  LAP-1


Nicht mehr lieferbar !
Wird durch LAP-2.V4 und LAP-2.V4-S ersetzt

Vorverstärker- und Aufnahmesignal-Verteiler

Mit dem LAP-1 tragen wir der hohen Nachfrage aus dem "High-End"-Bereich Rechnung. Das Gerät wird in diesem Bereich bereits als Referenzgerät für Klangneutralität eingesetzt!

Der LAP-1 bietet folgende Eigenschaften :

 1. Aufnahmeauswahl aus 6 Eingängen
 2. Abhörsignalauswahl aus 6 Eingängen
 3. Signalverteilung 1 auf 5 im Abhörweg
 4. Pegelangleichung verschiedener Geräte
 5. Impedanzwandlung hoch- auf niederohmig
 6. Kopfhörerausgang für Abhörsignal
 7. "Power-Down"-Stummschaltung (Abhörweg)
 8. Speicherung der Eingangsanwahl
 9. exzellente Audioeigenschaften

Durch sein kompaktes Gehäuse eignet sich der LAP-1 auch als hochwertiger transportabler Abhörrouter für asymmetrische Signalquellen.

In Verbindung mit dem CAS-2 bildet der LAP-1 einen
optimalen Kopierplatz für analoge und digitale Audiosignale.

 Auszug aus technischen Daten:

 THD (1 kHz)  +6dBu             :     < 0,0002% typ.
 Frequenzgang 20Hz..20kHz   :      < +/- 0,02 dB
 Frequenzgang 10Hz..100kHz :        < +/- 0,1 dB
 Phasengang 20Hz..20kHz      :                <+/-2°
 Übersprechdämpfung            :  > 115 dB (1kHz)
 Dynamik                              :        > 135 dB A !
 max. Ein-Ausgangspegel       :              +23 dBu

 Abmessungen  Gehäuse       : 210 x169 x42 mm
 Gehäuseausführung             : weiß oder schwarz

 Gehäuse auch mit Deckelklappe zum schnellen
 Abgleich der Eingangsverstärkung lieferbar.








FRONT  LAP-1



LAP-1 INFO  480kb

Technische Daten   366kb

Test  "HiFi & Records"   384kb



..trotz ihrer komplexen Schaltelektronik klang die LAP-1
 beim Stereoplay-Test sehr ausgeglichen

...mit ihren absolut professionellen Messwerten und bei einem
 Preis von nur 480 Euro ist die LAP-1 ein echter Geheihmtip...

Johannes Maier aus "Stereoplay" 8/2001





RÜCKSEITE  LAP-1

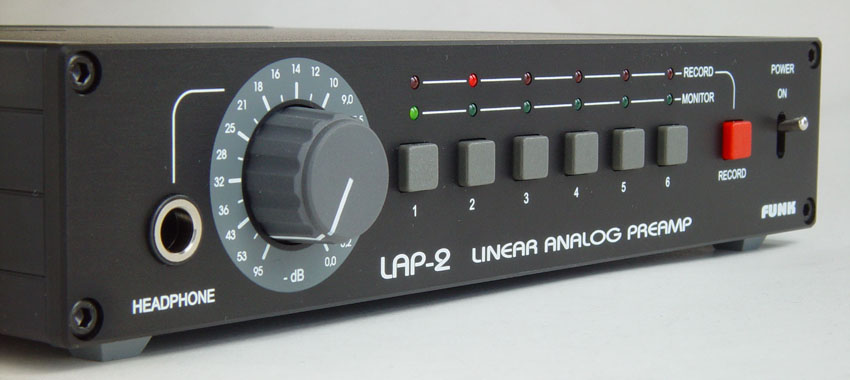

  LAP-2




Nicht mehr lieferbar !
Wird durch LAP-2.V4 oder LAP-2.V4-S ersetzt


Vorverstärker- und Aufnahmesignal-Verteiler



Die LAP-2-Vorstufe ist der Nachfolger unseres erfolgreichen LAP-1 und gehört von der Signalreinheit und der Zuverlässigkeit zu den besten bis heute erhältlichen analogen Vorstufen überhaupt !

Bei den Testzeitschriften "HiFi & Records" und "Stereoplay"
hat der LAP-2 bereits Referenzstatus !


Der LAP-2 bietet folgende Eigenschaften :

 1. Aufnahmeauswahl aus 6 Eingängen
 2. Abhörsignalauswahl aus 6 Eingängen
 3. Aufnahme-Signalverteilung 1 auf 5
 4. Pegelangleichung verschiedener Geräte
 5. Impedanzwandlung hoch- auf niederohmig
 6. Kopfhörerausgang für Abhörsignal
 7. "Power-Down"-Stummschaltung (Abhörweg)
 8. Speicherung der Eingangsanwahl
 9. exzellente Audioeigenschaften



Dieser ultra lineare High-End-Vorverstärker wurde aus unserem professionellen Referenz-Abhörsystem für Masteringstudios entwickelt und setzt in der Tonqualität und Rauscharmut neue Maßstäbe in diesem Preissegment.
Neben seinen exzellenten technischen Daten überzeugt der LAP-2 in seiner schlichten Funktionalität. So können die Pegel für jeden Stereo-Eingang separat angepasst werden. Jeder Eingang ist auf jeden Ausgang schaltbar.

Daher ist der LAP-2 auch zur Verteilung, zur Abhörsignal- auswahl sowie für Überspielungen analoger Audiosignale zwischen Stereogeräten mit Cinch Ein- und Ausgängen einzusetzen.




Bitte klicken Sie auf die Abbildungen oder auf die
grün-blau unterlegten Bilduntertitel um eine höhere Auflösung bzw.
eine größere Abbildung der Fotos im PDF-Format zu
erreichen !




Der LAP-2 hat eine zum LAP-1 verwandte Schaltungstechnik, jedoch einen im Bassbereich noch weiter linearisierten Frequenzgang, von 20 Hz..20 kHz typ. < ± 0,01 dB und eine Bandbreite von 1 Hz...500 kHz. Der neue Volumenregler wird eigens für dieses Gerät hergestellt und ist eine besonders zuverlässige Ausführung mit 21 Raststellungen (Zwischenstellungen sind ebenfalls möglich). Der Gleichlauf
ist besser als 1 dB, in der "Spezial Edition" SE-Version
besser als 0,5 dB.



Die Eingangsstufen arbeiten in "Butler"-Verstärkertechnik und belasten die Signalquellen wesentlich weniger als übliche Schaltungskonzepte ohne den höheren Rauschpegel von herkömmlichen FET-Eingangsverstärkern in Kauf zu nehmen. Gleichzeitig werden durch diese Technik die Auswirkung von Koppelkondensatoren in den Ausgängen der Signalquellen,
z.B. Bassabfall und Phasenverschiebungen bei sehr niedrigen Frequenzen, vermieden.



Diese in ihren Audioparametern einzigartige SE-Version ist gegen Aufpreis lieferbar und mit besonders genau selektierten Bauteilen aufgebaut. Der LAP-2/SE hat gegenüber der Serienversion noch weiter reduzierte THD-Verzerrungen, die bei 1 kHz und +6dBu Signalpegel ein Minimum von typ. 0,00008%! erreichen.





Der LAP-2 besitzt eine 4mm starke Frontplatte und eine verstärkte Rückwand gegenüber dem LAP-1. Die Frontplatte ist nach Lösen von 4 Innensechskant-Schrauben auch für Laien leicht austauschbar und in folgenden Ausführungen lieferbar:

weiß beschichtet, schwarz, blau, rot, gold oder silberfarben eloxiert, in der "SE"-Version auch mit polierter, vergoldeter oder verchromter Frontplatte aus Messing lieferbar.



Gehäuse auch mit Deckelklappe zum schnellen
Abgleich der Eingangsverstärkung erhältlich.

auch mit 2 parallelen Abhörausgängen, z.B. zur Versorgung von zusätzlichen Subwoofern, als 2M-Option lieferbar

Sonderversion "LAP-2 MR" mit gekoppelter Anwahl des Monitor- und Recordweges als Option lieferbar. Monitorsignal steht dann vom Volumenregler abhängig am Monitorausgang und gleichzeitig mit konstantem, unabhängigem Pegel an allen Aufnahmeausgängen  zur Verfügung. Der Pegel jeder angewählten Signalquelle kann hier an den Aufnahme-Ausgängen z.B. mit Hilfe eines Pegelmessers kontrolliert oder an weitere Geräte geleitet werden.



Eingänge :                             6 x Stereo Cinch
Aufnahme-Ausgänge :               x Stereo Cinch
Abhör-Ausgang :                    1 x Stereo Cinch
Kopfhörerausgang :    1 x 6,3mm-Stereo-Klinke


Abmessungen  Gehäuse :      210 x190 x42 mm
Gehäuseausführung :          weiß oder schwarz





Ansicht LAP-2/SE Chrom  54kB

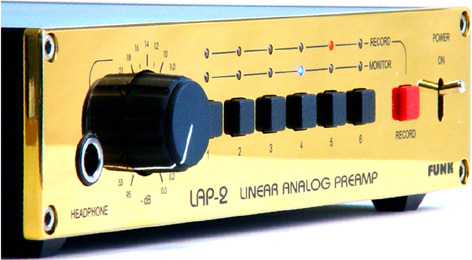

Ansicht LAP-2/SE Gold  58kB

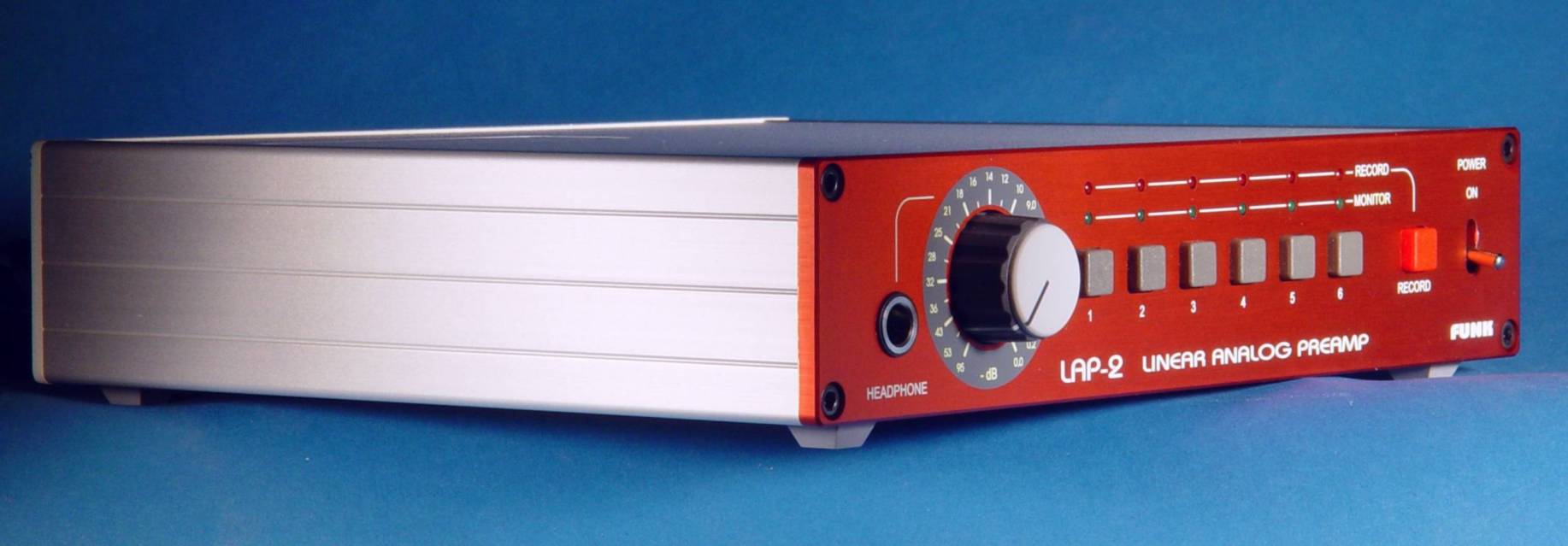

Seitenansicht mit roter Front  82kB

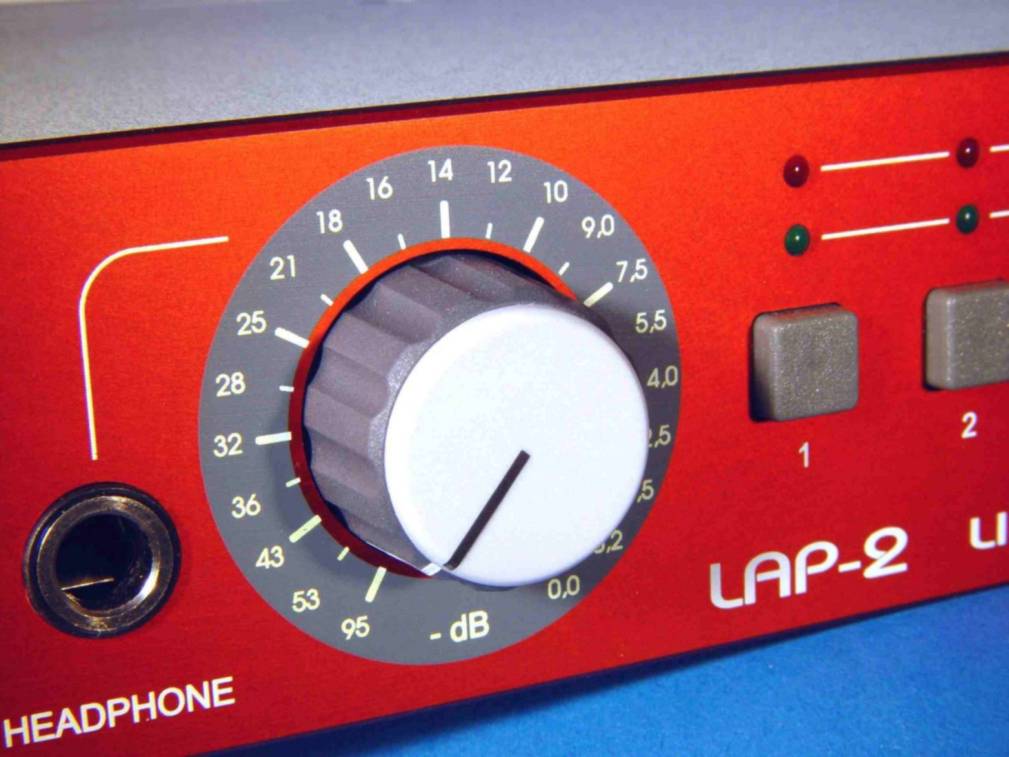

Volumensteller mit Rastwerk  71kB



Frontansicht silbern



Frontansicht schwarz





Rückwand  56kB

INNENANSICHT 270kb

LAP-2 KURZ-INFO    165kB

LAP-2 INFO    510kB

SIGNALFLUSSDIAGRAMM    65kB

TECHNISCHE DATEN    920kB

INSERT (EINSCHLEIFWEG)    97kB

REGELBARER RECORDWEG    125kB



...klanglich verrät der Preamp-Zwerk seine Profi-Herkunft :
er gibt exakt den Fingerabdruck des Eingangssignals weiter.

Hans-Ulrich Fessler aus "Stereoplay" 3/2003

TESTBERICHT "HiFi & RECORDS"  384kB

ZUR PREISLISTE



  LAP-2.V2


Nicht mehr lieferbar !
Wird durch LAP-2.V4 oder LAP-2.V4-S ersetzt

hochwertiger Vorverstärker

mit zusätzlichen Aufnahmeausgängen

Der LAP-2.V2 ist der Nachfolger
unseres erfolgreichen LAP-2/SE

Das Gerät  bietet folgende Eigenschaften :

 1. Aufnahmeauswahl aus 6 Eingängen
 2. Abhörsignalauswahl aus 6 Eingängen
 3. Aufnahme-Signalverteilung 1 auf 4
 4. Pegelangleichung verschiedener Geräte
 5. Impedanzwandlung hoch- auf niederohmig
 6. Kopfhörerausgang für Abhörsignal
 7. "Power-Down"-Stummschaltung (Abhörweg)
 8. Speicherung der Eingangsanwahl
 9. exzellente Audioeigenschaften



Neue Eingangsverstärker, eine überarbeitete Matrix und weiter optimierte Bufferverstärker ermöglichen noch höhere Ein- und Ausgangspegel und dadurch eine noch größere Dynamik, weiter minimierte Verzerrungen bei hohen Eingangspegeln sowie niedrigeres Grundrauschen im Tiefbassbereich. Durch Erweiterung des Frequenzbereiches im Tiefbass wurde ein beispielloser Frequenz- und Phasengang erreicht.



Der LAP-2.V2 hat eine zum LAP-2 und LAP-1 verwandte Schaltungstechnik, jedoch einen im Bassbereich noch weiter linearisierten Frequenzgang, von 20 Hz..20 kHz typ. < ± 0,005 dB und eine Bandbreite von 1 Hz...800 kHz. Der neue Volumenregler ist eine besonders zuverlässige Ausführung mit 21 Raststellungen (Zwischenstellungen sind ebenfalls möglich). Der Gleichlauf ist im Arbeitsbereich 0..-40 dB besser als 1 dB, typisch 0,5 dB.



Die Eingangsstufen arbeiten in "Butler"-Verstärkertechnik und belasten die Signalquellen wesentlich weniger als übliche Schaltungskonzepte ohne den höheren Rauschpegel von herkömmlichen FET-Eingangsverstärkern in Kauf zu nehmen. Gleichzeitig werden durch diese Technik die Auswirkung von Koppelkondensatoren in den Ausgängen der Signalquellen, z.B. Bassabfall und Phasenverschiebungen bei sehr niedrigen Frequenzen, vermieden.

Auch die aufwendigsten, transformator-gekoppelten Röhrenverstärker können diese Präzision der Signalverarbeitung bis heute nicht erreichen.



Dieser ultra lineare High-End-Vorverstärker wurde aus unserem professionellen Referenz-Abhörsystem für Masteringstudios entwickelt und setzt in der Tonqualität und Rauscharmut neue Maßstäbe in diesem Preissegment.
Neben seinen exzellenten technischen Daten überzeugt der LAP-2 in seiner schlichten Funktionalität. So können die Pegel für jeden Stereo-Eingang separat angepasst werden. Jeder Eingang ist auf jeden Ausgang schaltbar.

Daher ist der LAP-2 auch zur Verteilung, zur Abhörsignal- auswahl sowie für Überspielungen analoger Audiosignale zwischen Stereogeräten mit Cinch Ein- und Ausgängen einzusetzen.



Auch der LAP-2.V2 besitzt interne Trimmer für jeden Eingangskanal um Pegelabweichungen der am Eingang angeschlossenen Signalquellen auszugleichen oder Balanceverschiebungen zu korrigieren. Als Option ist der LAP-2.V2 auch mit Abgleichöffnung zum schnellen Zugriff auf diese Trimmer erhältlich.

Trotz der Konzipierung für den anspruchsvollen Heimbereich werden diese Geräte auf Grund ihrer hervorragenden techn. Daten auch bei mehreren öffentlichen Rundfunkanstalten eingesetzt !



Frequenzgang typ. 10 Hz...30 kHz +/- 0,005 dB !
Phasengang absolut   20 Hz...20 kHz : < +/- 2 ° !
Phasengang relativ  R <> L  20 Hz...20 kHz : < +/- 0,3 ° !
Dynamik :  132 dB CCIR unbewertet, 136 dB A-bewertet !

Der LAP-2.V2 hat serienmäßig 2 Stereo-Abhörausgänge um z.B. Subwoofer anschließen zu können !

Das Gehäuse, Frontplatte und die Bedienungselemente sind mit den bisherigen LAP-2-Versionen identisch.

Der LAP-2 besitzt eine 4mm starke Frontplatte und eine verstärkte Rückwand gegenüber dem LAP-1. Die Frontplatte ist nach Lösen von 4 Innensechskant-Schrauben auch für Laien leicht austauschbar und in folgenden Ausführungen lieferbar:

weiß beschichtet, schwarz, blau, rot, gold oder silberfarben eloxiert, in der "SE"-Version auch mit polierter, vergoldeter oder verchromter Frontplatte aus Messing lieferbar.



LAP-2.V3-Steuerung in ältere LAP:



Output-Switch, nachrüstbare Option:  Monitorausgang und Record-Ausgang einzeln abschaltbar, LEDs in der Helligkeit stufenlos intern einstellbar, wie im neuen LAP-2.V3.

Dazu wird die "Controler"-Leiterplatte hinter der Front inkl. der Tasten und LEDs durch die neue Version des LAP-2.V3 ersetzt  sowie Änderungen auf dem "Mainboard" vorgenommen.

Diese Modifikation ist auch für ältere LAP-2-Modelle ab dem Baujahr 2000`möglich.



Eingänge :                                         6 x Stereo Cinch
Abhör-Ausgänge :                              2 x Stereo Cinch
Aufnahme-Ausgänge :                        4 x Stereo Cinch
Kopfhörerausgang :                     6,3mm-Stereo-Klinke
Abmessungen  Gehäuse  :                210 x190 x42 mm
Gehäuseausführung  :                     weiß oder schwarz





















Ausführungsvarianten (anklicken vergrößert Foto)

schwarz-blau eloxiert 110kB



schwarz-chrom 110kB



schwarz-gold 110kB



schwarz-goldfarben eloxiert 110kB



schwarz-schwarz eloxiert 110kB



schwarz-rot eloxiert 110kB



schwarz-silberfarben eloxiert 110kB



weiß-Chrom 110kB



weiß-rot eloxiert 110kB



weiß-weiß beschichtet 110kB





Rückwand  56kB



                      LAP-2.V2  Info    210kB

                      LAP-2.V2  Information   180kB

                      LAP-2.V2  Informazioni 180kB

                      LAP-2.V2  Manual    1100kB

                      Technische Daten    210kB



...klanglich verrät der Preamp-Zwerg seine Profi-Herkunft :
er gibt exakt den Fingerabdruck des Eingangssignals weiter.

Hans-Ulrich Fessler in "STEREOPLAY"  3/2003

TEST LAP-1 "HiFi & RECORDS"  384kB



...der LAP-2.V2 strahlt klanglich ein gehöriges Maß an
Reinheit beziehungsweise Ruhe aus und sorgt für den
sprichwörtlichen schwarzen Hintergrund...

...eine Qualität, die es grundsätzlich auch mit
 deutlich teureren Geräten aufnehmen kann.

Jörg Dames in "FAIRAUDIO"  5/2008


TEST LAP-2.V2  "FAIRAUDIO" 5/2008   440kB



ZUR PREISLISTE



  LAP-2.V3




Nicht mehr lieferbar !
Wird durch LAP-2.V4 oder LAP-2.V4-S ersetzt

hochlinearer Vorverstärker

mit zusätzlichen Aufnahmeausgängen

Der LAP-2.V3 ist der Nachfolger unseres erfolgreichen LAP-2.V2 und entspricht ihm weitgehend in den Funktionen, Abmessungen und Aussehen.

Die Ausgänge "Monitor" und "Record" sind jetzt jedoch abschaltbar, und das getrennt voneinander !

Die Helligkeit der LEDs ist intern stufenlos einstellbar.

folgende Eigenschaften wurden optimiert :


 1. max. Ein- und Ausgangspegel jetzt +25 dBu !!
 2. Eingangswiderstand auf 2 M
erhöht
 3. Stromlieferfähigkeit aller Ausgangsstufen erhöht
 4. Anstiegsgeschwindigkeit aller Verstärkerstufen erhöht
 5. Innenwiderstand der Ausgänge reduziert
 6. Grundrauschen weiter minimiert
 7. THD-Verzerrungen weiter reduziert (typ. < -125 dB)
 8. DIM-Verzerrungen weiter gesenkt
 9. Leistung Kopfhörerverstärker um 80% erhöht
 10. Stromaufnahme um 15% reduziert


Der LAP-2.V3 ist in der Signalverarbeitung völlig transparent für sämtliche analoge Audiosignale.


Die extrem verzerrungsarmen und schnellen Verstärkerzüge im LAP-2.V3 können selbst ein 200 kHz-Signal mit sehr hoher Amplitude von +22 dBu sauber wiedergeben.

Die analogen Ausgangssignale digitaler Signalquellen mit bis zu 192 kHz Abtastrate werden problemlos verarbeitet. Selbst die Ausgangssignale zukünftiger DA-Wandler mit Verdoppelung der bisher höchsten Abtastrate von 192 kHz auf 384 kHz meistert der LAP-2.V3 schon heute.

Der Volumenregler ist eine besonders zuverlässige, selektierte Ausführung mit 21 Raststellungen in dB geeicht (Zwischenstellungen sind ebenfalls möglich). Der Gleichlauf zwischen links und rechts ist im Arbeitsbereich 0..-40 dB
besser als 0,5 dB.

Die Eingangsstufen belasten die Signalquellen wesentlich weniger als übliche Schaltungskonzepte ohne den höheren Rauschpegel von herkömmlichen FET-Eingangsverstärkern in Kauf zu nehmen. Gleichzeitig werden durch diese Technik die Auswirkung von Koppelkondensatoren in den Ausgängen der Signalquellen, z.B. Bassabfall und Phasenverschiebungen bei
sehr niedrigen Frequenzen, vermieden.



THD+N  1 kHz  + 12 dBu typ. :       - 117 dB /  0,00015 %

THD 1 kHz +6 dBu typ. :           -128 dB  bzw.  0,00004 %

Frequenzgang typ. :               10 Hz...30 kHz +/- 0,005 dB

Phasengang absolut :                    20 Hz...20 kHz : < ±

Phasengang relativ  l <> r :         20 Hz...20 kHz : < ± 0,2°

Dynamik :  134 dB CCIR unbewertet :  137 dB A-bewertet

max. Last am Monitorausgang :                              300







Integrierter Kopfhörerverstärker :

Das Gerät ist mit einem besonders sauber und rauscharm arbeitenden Kopfhörerverstärker ausgerüstet. Dieser ist für mittel- und hochohmige Kopfhörer ausgelegt, kann aber bei eingeschränkten Daten auch mit niederohmigen Hörern betrieben werden. Die Dynamik erreicht, je nach Kopfhörerimpedanz, 130 dB und mehr.

Max. Kopfhörerverstärkerleistung :  2x 280 mW an 250



THD+N  1 kHz  Kopfhörerverstärker (BW 20 Hz...22 kHz):

bei 2x 180 mW an 600 Ω :     < 0,00017 %       (-115 dB)

bei 2x 200 mW an 600 Ω :     < 0,00025 %       (-113 dB)

bei 2x 250 mW an 300 Ω :     < 0,00020 %       (-114 dB)

bei 2x 150 mW an 150 Ω :     < 0,00020 %       (-114 dB)

bei 2x 100 mW an 100 Ω :     < 0,00030 %       (-110 dB)

bei 2x   65 mW an  70 Ω :      < 0,00045 %       (-106 dB)

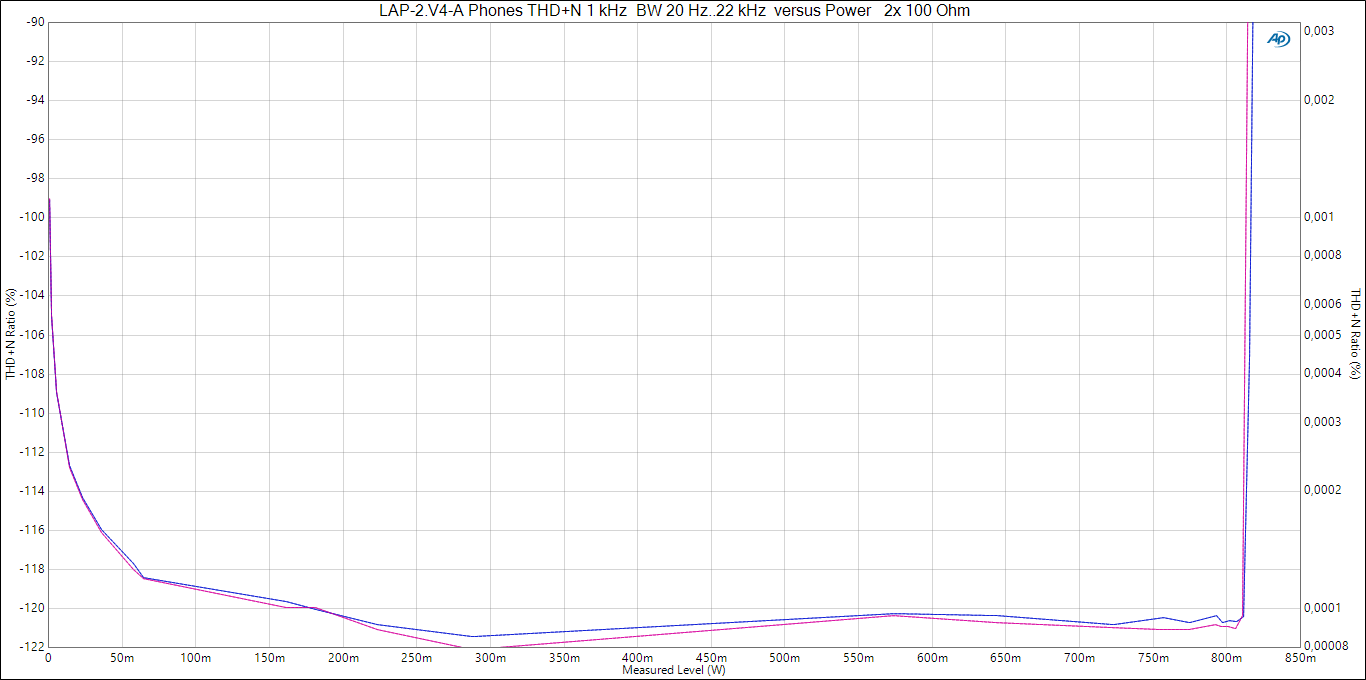

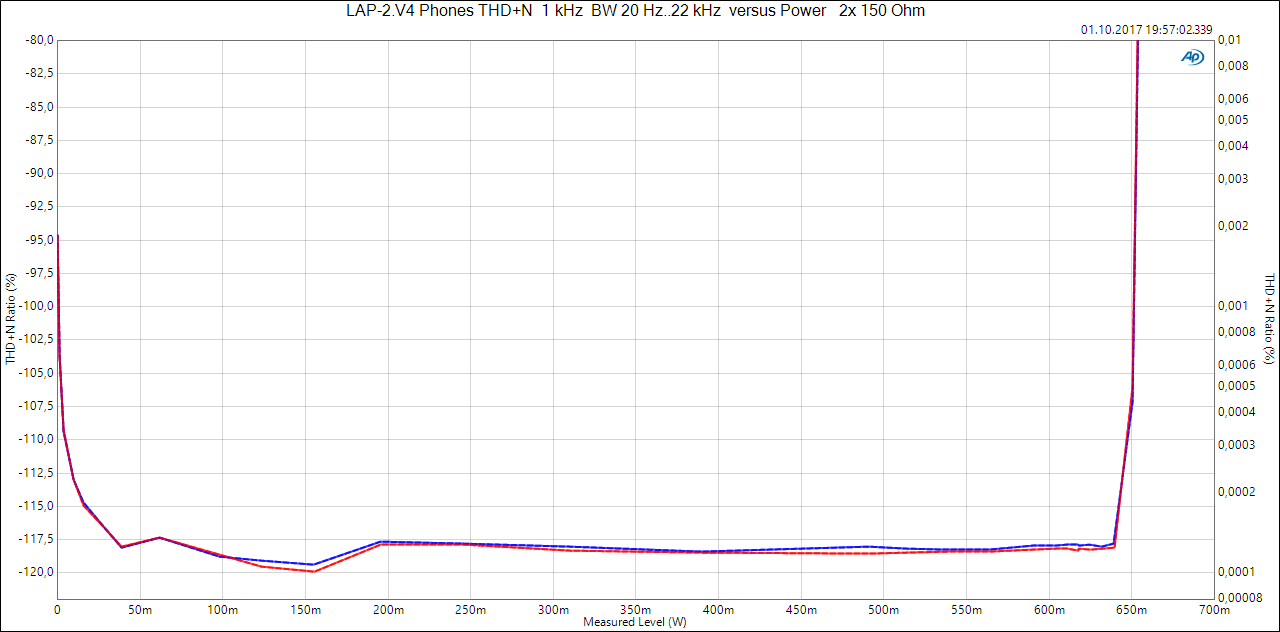

Kopfhörerverstärker THD+N-Messungen 185kB



Außergewöhnlich sind die sehr geringen THD+N-Werte von über 110 dB schon bei geringer Ausgangsleistung von lediglich 20 mW (abhängig von Kopfhöerimpedanz).





Ausführung: weiß beschichtet, schwarz, blau oder gold eloxiert, mit Aufpreis auch in bordeauxrot oder silberfarbener Front oder auch mit polierter, vergoldeter oder verchromter Frontplatte aus Messing lieferbar.

Die Beschriftung der schwarzen und roten Fronten sind gelasert, die der silberfarbenen Front im ebenfalls abriebfesten Untereloxaldruck ausgeführt.



Eingänge :                                  6 x Stereo Cinch

Abhör-Ausgänge :                       2 x Stereo Cinch

Aufnahme-Ausgänge :                 4 x Stereo Cinch

Kopfhörerausgang :               6,3mm-Stereo-Klinke

Abmessungen  Gehäuse  :          210 x190 x42 mm

Gehäuseausführung  :               weiß oder schwarz










       mit bordeaux-farbener Front u. schwarzem Gehäuse





Ansicht Front mit Kopfhörer 380kB





Frontansicht Volumenregler und Eingangswahl 465kB





Ansicht Rückseite mit BS-2-Kabel 265kB

















LAP-2.V3 Version Gehäuse und Front schwarz  340kB


 "Messtechnisch wie klanglich ist die Funk LAP-2.V3 das
unbestechlichste Gerät, das mir bisher in die Finger gekommen ist."

Thomas Schmidt in "LP" 4/2014"


"The little Funk preamp was so clean and extended, with such
 excellent phase linearity, that I just couldn't believe I was listening
 to a recording. It was nothing more than a complete list of
everything that sounded right over the Funk LAP-2.V3, and which
 I look for in various audio products that I review!"

Jim Clements at "Home Theater and High Fidelity" 2013  (USA)


"I don`t now any other preamplifier in this price range
 that could offer this level of performance"

Wojciech Pacula in "High Fidelity" 2012 über den LAP-2.V3



"The LAP-2.V3 is in all respects a jewel at a bargain price"

Frank Berryman in "Ultra High-End" 2012 (USA)




THD+N bei 1 kHz über Pegel von 0..+24 dBu

Die Stufen im Messschrieb stammen von der Verstärkungs-
umschaltung des Analyzers APx555 während der Messung
 und nicht vom LAP-2.V3


          LAP-2.V3  Info   678kB

          LAP-2.V3  Information   220kB

          LAP-2.V3  Informationi 190kB

          LAP-2.V3  Informacja  210kB



          LAP-2.V3 Technische Daten    70kB

          LAP-2.V3  technical data  64kB

          LAP-2.V3  Parametry techniczne  98kB



          Typ. Mess-Schriebe    216kB

          Typ. technical measurement   204kB

          Typ. wydruki pomiarów   224kB



          LAP-2.V3  Manual   1430kB

          LAP-2.V3  Manual   1652kB

          Podręcznik uźytkownika  1425kB





Testberichte LAP-2

          LAP-2.V3  Test "LP"  4/2014  2,7 MB

          LAP-2.V3  Test "Sven Bauer"  700kB

                    ein besonders ausführlicher Hör- und Messbericht


          LAP-2.V3  Test "Frank Berryman"  750kB

           LAP-2.V3  Test "Frank Berryman"  222kB


           LAP-2.V3  Test "High-Fidelity"  640kB

          LAP-2.V3  Raport z testu "High-Fidelity"  715kB



          LAP-2.V2 Test  "FAIRAUDIO"    440kB

          LAP-1 Test "HiFi & RECORDS"  384kB



                       LAP-2.V3  Innenansicht  620kB

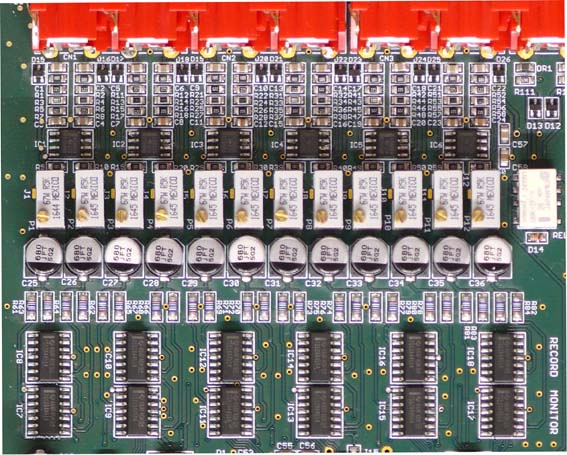

elektronische Eingangsmatrix Monitor/ Record  550kB



Volumen und Summenverstärker sowie A/ B-Jumper  355kB



(LAP-2)...klanglich verrät der Preamp-Zwerg seine Profi-Herkunft :
er gibt exakt den Fingerabdruck des Eingangssignals weiter.

Hans-Ulrich Fessler in "STEREOPLAY"  3/2003



...der LAP-2.V2 strahlt klanglich ein gehöriges Maß an
Reinheit beziehungsweise Ruhe aus und sorgt für den
sprichwörtlichen schwarzen Hintergrund...

...eine Qualität, die es grundsätzlich auch mit
 deutlich teureren Geräten aufnehmen kann.

Jörg Dames in "FAIRAUDIO"  5/2008



  LAP-2.V3-FT-1




Nicht mehr lieferbar !
Wird ersetzt durch LAP-2.V4 und LAP-2.V4-S

hochlinearer Vorverstärker

mit zusätzlichen Aufnahmeausgängen

Der LAP-2.V3-FT-1 ist der Nachfolger unseres LAP-2.V3 und entspricht ihm weitgehend in den Funktionen, Abmessungen und Aussehen.

Folgende Eigenschaften wurden gegenüber LAP-2.V3 optimiert :

1. Immunität gegenüber Gleichspannungen an Eingängen erhöht

2. minimierte Verzerrungen im Tiefbass bei sehr hohen Pegeln

3. Kopfhörerverstärker: weiter verringerte THD-Werte

4. Kopfhörerverstärker: höhere Leistung (bei 100...600 Ω Last)


Mit +25 dBu maximalem Ein- und Ausgangspegel ist das Gerät auch für höchste Signalpegel im Studiobereich geeignet. Die extrem hochohmig ausgelegten Eingangänge (2 MOhm) belasten die Signalquelle nahezu nicht mehr.

Die Ausgänge "Monitor" und "Record" sind abschaltbar, und das getrennt voneinander !

Die Helligkeit der LEDs ist intern stufenlos einstellbar.

Der LAP-2.V3-FT-1 ist in der Signalverarbeitung völlig transparent für sämtliche analoge Audiosignale.


Die extrem verzerrungsarmen und schnellen Verstärkerzüge im LAP-2.V3-FT-1 können selbst ein 200 kHz-Signal mit sehr hoher Amplitude von +22 dBu sauber wiedergeben.

Die analogen Ausgangssignale digitaler Signalquellen mit bis zu 192 kHz Abtastrate werden problemlos verarbeitet. Selbst die Ausgangssignale zukünftiger DA-Wandler mit Verdoppelung der bisher höchsten Abtastrate von 192 kHz auf 384 kHz meistert der LAP-2.V3-FT-1 schon heute.

Der Volumenregler ist eine besonders zuverlässige, selektierte Ausführung mit 21 Raststellungen in dB geeicht (Zwischenstellungen sind ebenfalls möglich). Der Gleichlauf zwischen links und rechts ist im Arbeitsbereich 0..-40 dB besser als 0,5 dB.

Die Eingangsstufen belasten die Signalquellen wesentlich weniger als übliche Schaltungskonzepte ohne den höheren Rauschpegel von herkömmlichen FET-Eingangsverstärkern in Kauf zu nehmen. Gleichzeitig werden durch diese Technik die Auswirkung von Koppelkondensatoren in den Ausgängen der Signalquellen, z.B. Bassabfall und Phasenverschiebungen bei
sehr niedrigen Frequenzen, vermieden.



THD+N  1 kHz  + 12 dBu typ. :       - 117 dB /  0,00015 %

THD 1 kHz +6 dBu typ. :      <-130 dB  bzw.  <0,00003 %

Frequenzgang typ. :               10 Hz...30 kHz +/- 0,005 dB

Phasengang bezogen auf 1 kHz:  20 Hz...20 kHz : < ± 2,0°

Phasengang relativ  l <> r :         20 Hz...20 kHz : < ± 0,2°

Dynamik :  134 dB CCIR unbewertet :  137 dB A-bewertet

max. Last am Monitorausgang :                               300







Integrierter Kopfhörerverstärker :

Das Gerät ist mit einem besonders sauber und rauscharm arbeitenden Kopfhörerverstärker ausgerüstet. Dieser ist für mittel- und hochohmige Kopfhörer ausgelegt, kann aber bei eingeschränkten Daten auch mit niederohmigen Hörern betrieben werden. Die Dynamik erreicht, je nach Kopfhörerimpedanz, 130 dB und mehr.

Max. Kopfhörerverstärkerleistung :  2x 350 mW an 200



THD+N  1 kHz  Kopfhörerverstärker (BW 20 Hz...22 kHz):

bei 2x 230 mW an 600 Ω :     < 0,00014 %       (-117 dB)

bei 2x 325 mW an 300 Ω :     < 0,00012 %       (-118 dB)

bei 2x 240 mW an 150 Ω :     < 0,00014 %       (-117 dB)

bei 2x 130 mW an 100 Ω :     < 0,00025 %       (-113 dB)

bei 2x   95 mW an  70 Ω :      < 0,00030 %       (-110 dB)
bei 2x   42 mW an  32 Ω :      < 0,00080 %       (-102 dB)







Kopfhörerverstärker THD+N-Messungen 485kB



Außergewöhnlich sind die sehr geringen THD+N-Werte von
-110 dB und weniger schon bei geringer Ausgangsleistung von lediglich 20 mW (abhängig von Kopfhöerimpedanz).





Ausführung: weiß beschichtet, schwarz, blau oder gold eloxiert, mit Aufpreis auch in bordeauxrot oder silberfarbener Front oder auch mit polierter, vergoldeter oder verchromter Frontplatte aus Messing lieferbar.

Die Beschriftung der schwarzen und roten Fronten sind gelasert, die der silberfarbenen Front im ebenfalls abriebfesten Untereloxaldruck ausgeführt.



Eingänge :                                  6 x Stereo Cinch

Abhör-Ausgänge :                       2 x Stereo Cinch

Aufnahme-Ausgänge :                 4 x Stereo Cinch

Kopfhörerausgang :             6,3-mm-Stereo-Klinke

Abmessungen  Gehäuse  :        210 x190 x42 mm

Gehäuseausführung  :               weiß oder schwarz










       mit bordeaux-farbener Front u. schwarzem Gehäuse





Ansicht Front mit Kopfhörer 380kB





Frontansicht Volumenregler und Eingangswahl 465kB





Ansicht Rückseite mit BS-2-Kabel 265kB















Audio-Update LAP-2 auf LAP-2.V3-FT-1


Ein audiotechnisches Update älterer LAP-2-Modelle auf die Version LAP-2.V3-FT-1 ist möglich. Mit diesem Update sind die techn. Daten denen der LAP-2.V3-FT-1-Version vergleichbar. Ein kompletter Neuabgleich ihres Gerätes ist darin ebenfalls enthalten.









LAP-2.V3-FT-1 Version Gehäuse und Front schwarz  340kB


 "Messtechnisch wie klanglich ist die Funk LAP-2.V3 das
unbestechlichste Gerät, das mir bisher in die Finger gekommen ist."

Thomas Schmidt in "LP" 4/2014"


"The little Funk preamp was so clean and extended, with such
 excellent phase linearity, that I just couldn't believe I was listening
 to a recording. It was nothing more than a complete list of
everything that sounded right over the Funk LAP-2.V3, and which
 I look for in various audio products that I review!"

Jim Clements at "Home Theater and High Fidelity" 2013  (USA)


"I don`t now any other preamplifier in this price range
 that could offer this level of performance"

Wojciech Pacula in "High Fidelity" 2012 über den LAP-2.V3



"The LAP-2.V3 is in all respects a jewel at a bargain price"

Frank Berryman in "Ultra High-End" 2012 (USA)

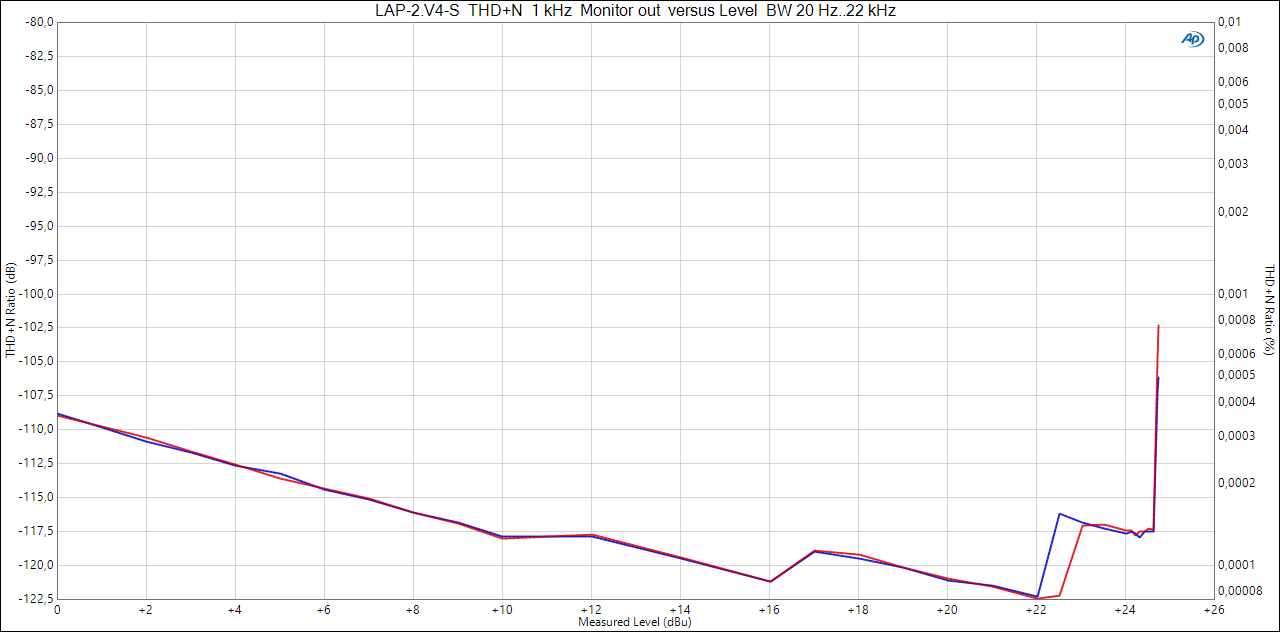

Line Out THD+N bei 1 kHz über Pegel von 0..+24 dBu

Die Stufen im Messschrieb stammen von der Verstärkungs-
umschaltung des Analyzers APx555 während der Messung
 und nicht vom LAP-2.V3-FT-1. Ebenso der Anstieg der
Kurve oberhalb +22 dBu





Kopfhörerverstärker THD+N versus Leistung an 2x 300 Ω

Diese Messung zeigt die besonders geringen Verzerrungen des   Kopfhörerverstärkers im LAP-2.V3-FT-1. Nur  wenige Kopfhörer-
verstärker dringen in diese Qualitätsklasse vor. Linke Skala zeigt
 THD+N in "dB", rechts in "%". Die untere Skala zeigt jeweils die
 abgegebene Leistung an.

          LAP-2.V3-FT-1  Info   684kB

          LAP-2.V3  Information   220kB

          LAP-2.V3  Informationi 190kB

          LAP-2.V3  Informacja  210kB



          LAP-2.V3-FT-1 Technische Daten    70kB

          LAP-2.V3  technical data  64kB

          LAP-2.V3  Parametry techniczne  98kB



          Typ. Mess-Schriebe    216kB

          Typ. technical measurement   204kB

          Typ. wydruki pomiarów   224kB



          LAP-2.V3-FT-1  Manual   2830kB

          LAP-2.V3  Manual   1652kB

          Podręcznik uźytkownika  1425kB





Testberichte LAP-2

          LAP-2.V3  Test "LP"  4/2014  2,7 MB

          LAP-2.V3  Test "Sven Bauer"  700kB

                    ein besonders ausführlicher Hör- und Messbericht


          LAP-2.V3  Test "Frank Berryman"  750kB

           LAP-2.V3  Test "Frank Berryman"  222kB


           LAP-2.V3  Test "High-Fidelity"  640kB

          LAP-2.V3  Raport z testu "High-Fidelity"  715kB



          LAP-2.V2 Test  "FAIRAUDIO"    440kB

          LAP-1 Test "HiFi & RECORDS"  384kB







LAP-2.V3-FT-1  Innenansicht  Main-Board 508kB



Eingangs-Trimmerbank zum Pegelabgleich  156kB


Volumen und Summenverstärker sowie A/ B-Jumper  355kB



(LAP-2)...klanglich verrät der Preamp-Zwerg seine Profi-Herkunft :
er gibt exakt den Fingerabdruck des Eingangssignals weiter.

Hans-Ulrich Fessler in "STEREOPLAY"  3/2003



...der LAP-2.V2 strahlt klanglich ein gehöriges Maß an
Reinheit beziehungsweise Ruhe aus und sorgt für den
sprichwörtlichen schwarzen Hintergrund...

...eine Qualität, die es grundsätzlich auch mit
 deutlich teureren Geräten aufnehmen kann.

Jörg Dames in "FAIRAUDIO"  5/2008



ZUR PREISLISTE



LAP-2.V4




Nicht mehr lieferbar !
Wird durch LAP-2.V4-A ersetzt

hochlinearer Vorverstärker
und Kopfhörerverstärker


mit zusätzlichen Aufnahmeausgängen

Der LAP-2.V4 ist der Nachfolger unseres LAP-2.V3-FT-1 und entspricht ihm weitgehend in den Funktionen, Abmessungen
und Aussehen.

Änderungen gegenüber LAP-2.V3-FT-1 :

1. ESD-Schutz an allen Ein- und Ausgängen

2. Volumenpoti RK27 selektiert mit optimiertem Gleichlauf

3. Kopfhörerverstärker: weiter verringerte THD-Werte

4. Kopfhörerverstärker: bis zu 3-fach höhere Leistung

5. Stummschaltrelais für Kopfhörerausgang

6. Funktion des Kopfhörerrelais intern wählbar

7. höhere Stromlieferfähigkeit des Netzteils

8. Monitor-Ausgangswiderstand von 62 auf 36 Ω gesenkt


Mit +25 dBu maximalem Ein- und Ausgangspegel ist das Gerät auch für höchste Signalpegel im Studiobereich geeignet. Die extrem hochohmig ausgelegten Eingangänge (2 MOhm) belasten die Signalquelle nahezu nicht mehr.

Die Ausgänge "Monitor" und "Record" sind abschaltbar, und das getrennt voneinander !

Die Helligkeit der LEDs ist intern stufenlos einstellbar.

Der LAP-2.V4 ist in der Signalverarbeitung völlig transparent für sämtliche analoge Audiosignale.


Die extrem verzerrungsarmen und schnellen Verstärkerzüge im LAP-2.V4 können selbst ein 200 kHz-Signal mit sehr hoher Amplitude von +22 dBu sauber wiedergeben.

Die analogen Ausgangssignale digitaler Signalquellen mit bis zu 192 kHz Abtastrate werden verarbeitet. Selbst die Ausgangssignale zukünftiger DA-Wandler mit Verdoppelung der bisher höchsten Abtastrate von 192 kHz auf 384 kHz meistert der LAP-2.V4 schon heute.

Der Volumenregler ist eine besonders zuverlässige, selektierte Ausführung mit 41 Raststellungen in dB geeicht (Zwischenstellungen sind ebenfalls möglich). Der Gleichlauf zwischen links und rechts ist im Arbeitsbereich 0..-50 dB
besser als 0,5 dB.

Die Eingangsstufen belasten die Signalquellen wesentlich weniger als übliche Schaltungskonzepte ohne den höheren Rauschpegel von herkömmlichen FET-Eingangsverstärkern in Kauf zu nehmen. Gleichzeitig werden durch diese Technik die Auswirkung von Koppelkondensatoren in den Ausgängen der Signalquellen, z.B. Bassabfall und Phasenverschiebungen bei
sehr niedrigen Frequenzen, vermieden.



THD+N  1 kHz  + 12 dBu typ. :       - 117 dB /  0,00015 %

THD 1 kHz +6 dBu typ. :      <-130 dB  bzw.  <0,00003 %

Frequenzgang typ. :               10 Hz...30 kHz +/- 0,005 dB

Phasengang bezogen auf 1 kHz : 20 Hz...20 kHz : < ± 2,0°

Phasengang relativ  L <> R :       20 Hz...20 kHz : < ± 0,1°

Dynamik :  134 dB CCIR unbewertet :  137 dB A-bewertet

max. Last am Monitorausgang :                             300







Integrierter Kopfhörerverstärker :

Das Gerät ist mit einem neuen und rauscharm arbeitenden Kopfhörerverstärker ausgerüstet. Die Dynamik erreicht,
je nach Kopfhörerimpedanz, 130 dB und mehr.

Max. Kopfhörerverstärkerleistung :  2x 670 mW an 200



THD+N 1 kHz  Kopfhörerverstärker (BW 20 Hz...22 kHz):

bei 2x 265 mW an 600 Ω :     < 0,00014 %       (-117 dB)

bei 2x 450 mW an 300 Ω :     < 0,00012 %       (-118 dB)

bei 2x 635 mW an 150 Ω :     < 0,00014 %       (-117 dB)

bei 2x 470 mW an  70 Ω :      < 0,00018 %       (-116 dB)

bei 2x 150 mW an  32 Ω :      < 0,00030 %       (-110 dB)
bei 2x   72 mW an  16 Ω :      < 0,00080 %       (-102 dB)







Außergewöhnlich sind die sehr geringen THD+N-Werte von
-110 dB und weniger schon bei geringer Ausgangsleistung von lediglich 10 mW (abhängig von Kopfhörerimpedanz).





Ausführung: weiß beschichtet, schwarz, blau oder gold eloxiert, mit Aufpreis auch in bordeauxrot oder silberfarbener Front oder auch mit polierter, vergoldeter oder verchromter Frontplatte aus Messing lieferbar.

Die Beschriftung der schwarzen und roten Fronten sind gelasert, die der silberfarbenen Front im ebenfalls abriebfesten Untereloxaldruck ausgeführt.



Eingänge :                                 6 x Stereo Cinch

Abhör-Ausgänge :                       2 x Stereo Cinch

Aufnahme-Ausgänge :                 4 x Stereo Cinch

Kopfhörerausgang :             6,3-mm-Stereo-Klinke

Abmessungen  Gehäuse  :         210 x190 x42 mm

Gehäuseausführung  :              weiß oder schwarz










       mit bordeaux-farbener Front u. schwarzem Gehäuse





Ansicht Front mit Kopfhörer 380kB





Frontansicht Volumenregler und Eingangswahl 465kB





Ansicht Rückseite mit BS-2-Kabel 265kB





  Neu: Upgrade "UG-2/3"

  für LAP-2 + LAP-2.V2 + LAP-2.V3


1. 2-3-fache Leistung für mittel- bis niederohmige Kopfhörer
2. THD und THD+N um typ. 50..70 % geringer
3. Line-Out  doppelte Stromlieferfähigkeit
4. Line-Out  Ausgangsimpedanz von 62 Ω auf 22 Ω gesenkt

















LAP-2.V4 Version Gehäuse und Front schwarz  340kB


 "Messtechnisch wie klanglich ist die Funk LAP-2.V3 das
unbestechlichste Gerät, das mir bisher in die Finger gekommen ist."

Thomas Schmidt in "LP" 4/2014"


"The little Funk preamp was so clean and extended, with such
 excellent phase linearity, that I just couldn't believe I was listening
 to a recording. It was nothing more than a complete list of
everything that sounded right over the Funk LAP-2.V3, and which
 I look for in various audio products that I review!"

Jim Clements at "Home Theater and High Fidelity" 2013  (USA)


"I don`t now any other preamplifier in this price range
 that could offer this level of performance"

Wojciech Pacula in "High Fidelity" 2012 über den LAP-2.V3



"The LAP-2.V3 is in all respects a jewel at a bargain price"

Frank Berryman in "Ultra High-End" 2012 (USA)



Line Out THD+N bei 1 kHz über Pegel von 0..+24,5 dBu

Die Stufen im Messschrieb stammen von der Verstärkungs-
umschaltung des Analyzers APx555 während der Messung
 und nicht vom LAP-2.V4. Ebenso der Anstieg der
Kurve oberhalb +22 dBu





Kopfhörerverstärker THD+N über Leistung an 2x 150 Ω

Diese Messung zeigt die extrem geringen Verzerrungen des neuen Kopfhörerverstärkers im LAP-2.V4. Nur ganz wenige Kopfhörerverstärker dringen in diese Qualitätssklasse vor. Linke Skala THD+N in "dB",
rechts in "%". Die untere Skala zeigt jeweils die abgegebene Leistung.

          LAP-2.V4  Info   960kB

          LAP-2.V4 Technische Daten   47kB

          LAP-2.V4  Betriebshandbuch   4,3MB





Testberichte LAP-2

          LAP-2.V3  Test "LP"  4/2014  2,7MB

          LAP-2.V3  Test "Sven Bauer"  700kB

                    ein besonders ausführlicher Hör- und Messbericht


            LAP-2.V3  Test "Mono&Stereo"  157kB


            LAP-2.V3  Test "Mono&Stereo"  150kB


          LAP-2.V3  Test "Frank Berryman"  750kB

            LAP-2.V3  Test "Frank Berryman"  222kB


          LAP-2.V3  Test "High-Fidelity" 680kB


    LAP-2.V3  Test "High-Fidelity"  640kB

          LAP-2.V3  Raport z testu "High-Fidelity"  715kB



          LAP-2.V2 Test  "FAIRAUDIO"    440kB

          LAP-1 Test "HiFi & RECORDS"  384kB







LAP-2.V4  Innenansicht  Main-Board 188kB



Eingangs-Trimmerbank zum Pegelabgleich  107kB




(LAP-2)...klanglich verrät der Preamp-Zwerg seine Profi-Herkunft :
er gibt exakt den Fingerabdruck des Eingangssignals weiter.

Hans-Ulrich Fessler in "STEREOPLAY"  3/2003



...der LAP-2.V2 strahlt klanglich ein gehöriges Maß an
Reinheit beziehungsweise Ruhe aus und sorgt für den
sprichwörtlichen schwarzen Hintergrund...

...eine Qualität, die es grundsätzlich auch mit
 deutlich teureren Geräten aufnehmen kann.

Jörg Dames in "FAIRAUDIO"  5/2008



...Ich kenne keinen anderen Vorverstärker in dieser Preisklasse,
der dieses Leistungsniveau bieten könnte.

Wojciech Pacula in "High-Fidelity" 5/2012



…Der Funk LAP-2.V4-S J hat es echt drauf.
Er agiert extrem neutral, bietet viele Ein-
und Ausgänge sowie einen exzellenten
 Kopfhörerverstärker!

Martin Mertens in "EAR-IN" 2/2018



ZUR PREISLISTE



  LAP-2.V4-A




Nicht mehr lieferbar !
Wird durch LAP-2.V4-S ersetzt

hochlinearer Vorverstärker
und Kopfhörerverstärker höchster Qualität


mit zusätzlichen Aufnahmeausgängen



Der LAP-2.V4-A ist der Nachfolger unseres LAP-2.V3-FT-1 und entspricht ihm weitgehend in den Funktionen, Abmessungen
und Aussehen.

Änderungen gegenüber LAP-2.V3-FT-1 :

1. ESD-Schutz an allen Ein- und Ausgängen

2. Volumenpoti RK27 selektiert mit optimiertem Gleichlauf

3. Kopfhörerverstärker: weiter verringerte THD-Werte

4. Kopfhörerverstärker: bis zu 3-fach höhere Leistung

5. Stummschaltrelais für Kopfhörerausgang

6. Funktion des Kopfhörerrelais intern wählbar

7. höhere Stromlieferfähigkeit des Netzteils

8. Monitor-Ausgangswiderstand von 62 auf 36 Ω gesenkt


Mit +25 dBu maximalem Ein- und Ausgangspegel ist das Gerät auch für höchste Signalpegel im Studiobereich geeignet. Die extrem hochohmig ausgelegten Eingangänge (2 MOhm) belasten die Signalquelle nahezu nicht mehr.

Eingänge :                                 6 x Stereo Cinch

Abhör-Ausgänge :                       2 x Stereo Cinch

Aufnahme-Ausgänge :                 4 x Stereo Cinch

Kopfhörerausgang :             6,3-mm-Stereo-Klinke

Abmessungen  Gehäuse  :         210 x190 x42 mm

Gehäuseausführung  :              weiß oder schwarz




Die Ausgänge "Monitor" und "Record" sind abschaltbar, und das getrennt voneinander !

Die Helligkeit der LEDs ist intern stufenlos einstellbar.

Der LAP-2.V4-A ist in der Signalverarbeitung völlig transparent für sämtliche analoge Audiosignale.


Die extrem verzerrungsarmen und schnellen Verstärkerzüge im LAP-2.V4-A können selbst ein 200 kHz-Signal mit sehr hoher Amplitude von +22 dBu sauber wiedergeben.

Die analogen Ausgangssignale digitaler Signalquellen mit bis zu 192 kHz Abtastrate werden verarbeitet. Selbst die Ausgangssignale zukünftiger DA-Wandler mit Verdoppelung der bisher höchsten Abtastrate von 192 kHz auf 384 kHz meistert der LAP-2.V4-A schon heute.

Der Volumenregler ist eine besonders zuverlässige, selektierte Ausführung mit 41 Raststellungen in dB geeicht (Zwischenstellungen sind ebenfalls möglich). Der Gleichlauf zwischen links und rechts ist im Arbeitsbereich 0..-50 dB
besser als 0,5 dB.

Die Eingangsstufen belasten die Signalquellen wesentlich weniger als übliche Schaltungskonzepte ohne den höheren Rauschpegel von herkömmlichen FET-Eingangsverstärkern in Kauf zu nehmen. Gleichzeitig werden durch diese Technik die Auswirkung von Koppelkondensatoren in den Ausgängen der Signalquellen, z.B. Bassabfall und Phasenverschiebungen bei
sehr niedrigen Frequenzen, vermieden.



THD+N  1 kHz  + 12 dBu typ. :       - 117 dB /  0,00015 %

THD 1 kHz +6 dBu typ. :      <-130 dB  bzw.  <0,00003 %

Frequenzgang typ. :               10 Hz...30 kHz +/- 0,005 dB

Phasengang bezogen auf 1 kHz : 20 Hz...20 kHz : < ± 2,0°

Phasengang relativ  L <> R :       20 Hz...20 kHz : < ± 0,1°

Dynamik :  134 dB CCIR unbewertet :  137 dB A-bewertet

max. Last am Monitorausgang :                             300











Außergewöhnlich sind die sehr geringen THD+N-Werte von
-110 dB und weniger schon bei geringer Ausgangsleistung von lediglich 10 mW (abhängig von Kopfhörerimpedanz).









       mit bordeaux-farbener Front u. schwarzem Gehäuse





Ansicht Front mit Kopfhörer 380kB





Frontansicht Volumenregler und Eingangswahl 465kB





Ansicht Rückseite mit BS-2-Kabel 265kB




Der Kopfhörerverstärker des LAP-2.V4-A übertrifft viele der käuflichen externen "High-End"-Kopfhörerverstärker in der Signalqualität. Dies betrifft hauptsächlich die THD+N-Werte, die Intermodulation, den Frequenz- und Phasengang sowie das extrem geringe Grundrauschen und somit auch die Gesamtdynamik.

Die max. Leistung des Kopfhörerverstärkers an 100 Ω beträgt 2x 820 mW. Aber auch im niedrigen, oft benutzten Leistungsbereich bis 10 mW erreicht der LAP-2.V4-A durch sein extrem geringes Grundrauschen  Dynamikwerte und eine Verzerrungsarmut deutlich ausserhalb sonstiger Kopfhörerverstärker. Siehe auch weitere Messschriebe im Manual zum Gerät.







Integrierter Kopfhörerverstärker in der A-Serie :

Dieses Gerät ist für besonders kritische Kopfhörerspezialisten
entwickelt worden die exzellente THD+N-Werte verlangen. Die Dynamik erreicht, je nach Kopfhörerimpedanz, 132 dB und mehr.

Max. Kopfhörerverstärkerleistung :  2x 820 mW an 2x 100



THD+N 1 kHz  Kopfhörerverstärkerleistung (BW 20 Hz...22 kHz):

bei  2x   240 mW an 600 Ω : < 0,0001 %    (-120 dB)

bei  2x   480 mW an 300 Ω : < 0,0001 %    (-120 dB)

bei  2x   730 mW an 150 Ω : < 0,0001 %    (-120 dB)

bei  2x   820 mW an 100 Ω : < 0,0001 %    (-120 dB)

bei  2x   775 mW an   70 Ω : < 0,0001 %    (-120 dB)

bei  2x   500 mW an   47 Ω : < 0,0001 %    (-120 dB)

bei  2x   310 mW an   32 Ω : < 0,00015 %  (-118 dB)

bei  2x   140 mW an   16 Ω : < 0,00020 %  (-114 dB)









Außergewöhnlich sind die sehr geringen THD+N-Werte von
-110 dB und weniger schon bei geringer Ausgangsleistung von lediglich 10 mW (abhängig von Kopfhörerimpedanz).





Hervorzuheben sind auch die extrem geringen Verzerrungen bereits bei sehr niederohmigen Kopfhörern. Hier liegen bei vielen anderen Kopfhörerverstärkern die THD-Werte 1..2 Größenordnungen höher.



Ausführung: weiß beschichtet, schwarz, blau oder gold eloxiert, mit Aufpreis auch in silberfarbener Front oder auch mit polierter, vergoldeter oder verchromter Frontplatte aus Messing lieferbar.

Die Beschriftung der schwarzen Fronten sind gelasert, die der silberfarbenen Front im ebenfalls abriebfesten Untereloxaldruck ausgeführt.







LAP-2.V4-A Version Gehäuse und Front schwarz  340kB



              LAP-2.V4-A Info 960kB

              LAP-2.V4-A Technische Daten   48kB

              LAP-2.V4-A  Betriebshandbuch   4,6MB



Testberichte LAP-2

          LAP-2.V3  Test "LP"  4/2014  2,7MB

          LAP-2.V3  Test "Sven Bauer"  700kB

                    ein besonders ausführlicher Hör- und Messbericht


            LAP-2.V3  Test "Mono&Stereo"  157kB


            LAP-2.V3  Test "Mono&Stereo"  150kB


          LAP-2.V3  Test "Frank Berryman"  750kB

            LAP-2.V3  Test "Frank Berryman"  222kB


          LAP-2.V3  Test "High-Fidelity" 680kB


    LAP-2.V3  Test "High-Fidelity"  640kB

          LAP-2.V3  Raport z testu "High-Fidelity"  715kB



          LAP-2.V2 Test  "FAIRAUDIO"    440kB

          LAP-1 Test "HiFi & RECORDS"  384kB





LAP-2.V4-A  Innenansicht  Main-Board 188kB



Eingangs-Trimmerbank zum Pegelabgleich  107kB




(LAP-2)...klanglich verrät der Preamp-Zwerg seine Profi-Herkunft :
er gibt exakt den Fingerabdruck des Eingangssignals weiter.

Hans-Ulrich Fessler in "STEREOPLAY"  3/2003


...
der LAP-2.V2 strahlt klanglich ein gehöriges Maß an
Reinheit beziehungsweise Ruhe aus und sorgt für den
sprichwörtlichen schwarzen Hintergrund...

...eine Qualität, die es grundsätzlich auch mit
 deutlich teureren Geräten aufnehmen kann.

Jörg Dames in "FAIRAUDIO"  5/2008


"The little Funk preamp was so clean and extended, with such
 excellent phase linearity, that I just couldn't believe I was listening
 to a recording. It was nothing more than a complete list of
everything that sounded right over the Funk LAP-2.V3, and which
 I look for in various audio products that I review!"

Jim Clements at "Home Theater and High Fidelity" 2013  (USA)



"I don`t now any other preamplifier in this price range
 that could offer this level of performance"

Wojciech Pacula in "High Fidelity" 2012 über den LAP-2.V3



"The LAP-2.V3 is in all respects a jewel at a bargain price"

Frank Berryman in "Ultra High-End" 2012 (USA)



...Ich kenne keinen anderen Vorverstärker in dieser Preisklasse,
der dieses Leistungsniveau bieten könnte.

Wojciech Pacula in "High-Fidelity" 5/2012



 "Messtechnisch wie klanglich ist die Funk LAP-2.V3 das
unbestechlichste Gerät, das mir bisher in die Finger gekommen ist."

Thomas Schmidt in "LP" 4/2014"



…Der Funk LAP-2.V4-S J hat es echt drauf.
Er agiert extrem neutral, bietet viele Ein-
und Ausgänge sowie einen exzellenten
 Kopfhörerverstärker!

Martin Mertens in "EAR-IN" 2/2018


Egal, ob mit Kopfhörer, an Aktivboxen oder vor einer
 Endstufe: der LAP-2.V4-S ist ein absoluter Hammer!
Dicke Empfehlung!

Alexander Rose-Fehling in "Stereoplay" 12/2021





     Kopfhörer FFT Spektrum 1 kHz 2x 10 mW an 200 Ω
höchste Harmonische noch unter -135 dB !

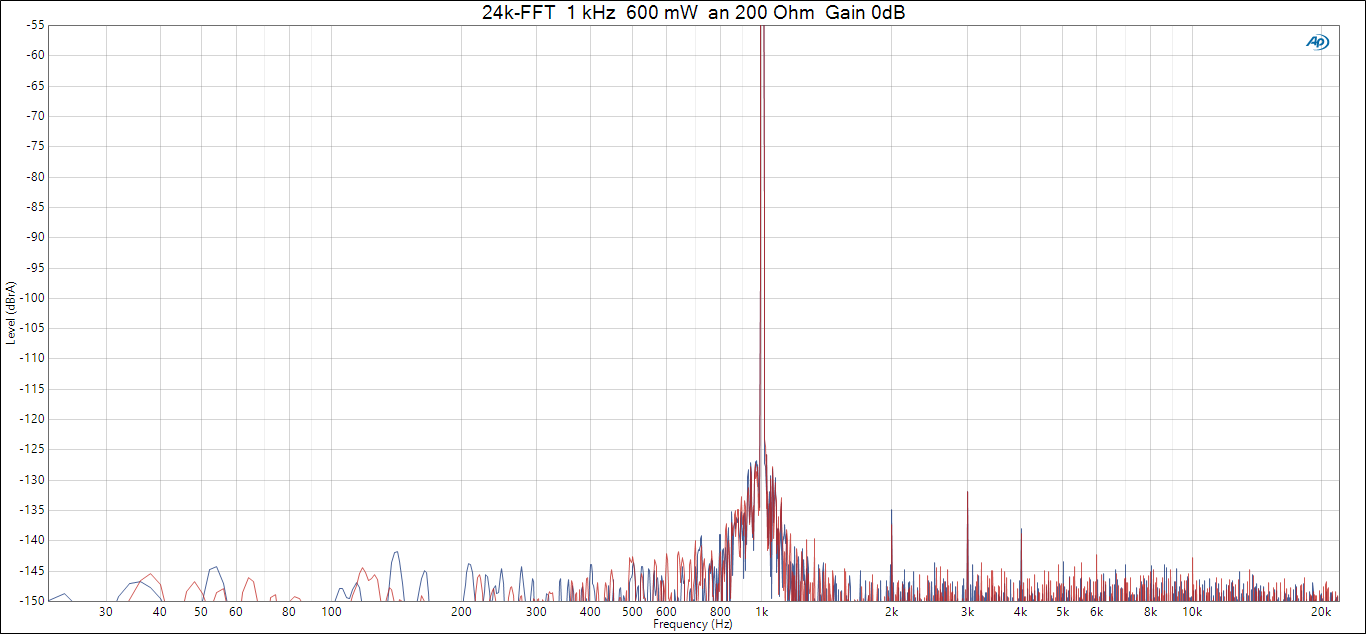

 Kopfhörer FFT Spektrum 1 kHz 2x 600 mW an 200 Ω
höchste Harmonische noch unter -130 dB !





Kopfhörerverstärker THD+N über Leistung an 2x 100 Ω

Diese Messung zeigt die extrem geringen Verzerrungen
des neuen  Kopfhörerverstärkers im LAP-2.V4-A. Kaum ein
Kopfhörerverstärker der "High-End-Klasse" dringt in diese
Qualitätssklasse vor.
Linke Skala THD+N in "dB", rechts in "%" dargestellt. Die
untere Skala zeigt die jeweils abgegebene Leistung.


 Anklicken vergrößert die Messschriebe.




ZUR PREISLISTE

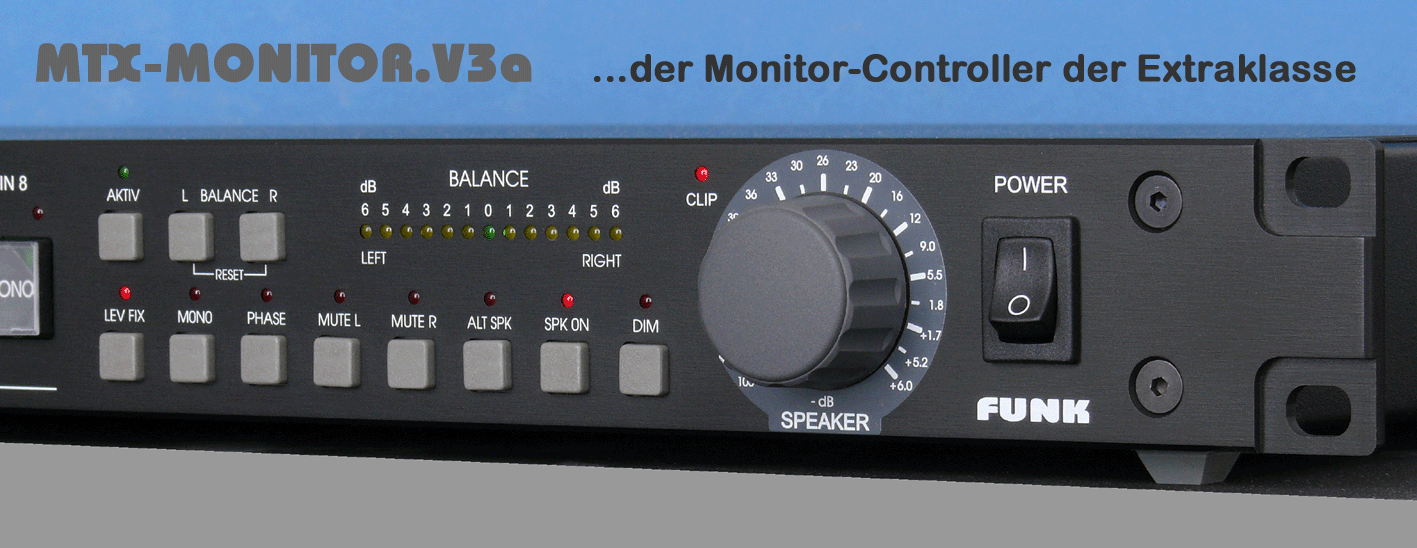

  MTX MONITOR V1...V2



Nicht mehr lieferbar !
Wird durch MTX-Monitor.V3b-4.3.6 ersetzt

Studio-Abhörverstärker

Der Abhörverstärker MTX MONITOR ist ein qualitativ hochwertiger, aktiver Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an dig. Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.

Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geroutet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!

Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos.

Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").

8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, L-R, Mute Speaker) · hochwertiger Kopfhörerverstärker 6,3mm  Stereo-Klinke.



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden · mit dig. Router AMS-2DAR oder PAS-8 kombinierbar · exzellente Audioqualität






Der MTX-Monitor ist optional auch mit 2 parallelen Monitorausgängen lieferbar. Der asymmetrische Monitorausgang ist bei dieser Option
"M2" zum symmetrischen zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Diese Option ist auch bei älteren Geräten nachrüstbar!



Achtung!

nebenstehende blau gekennzeichnete Texte öffnen durch Anklicken PDF-Dateien bzw. vergrößerte Bilddarstellungen





Technische Daten (Auszug) :

Dynamik :                                                  > 120 dB
Frequenzgang :                    1 Hz..200 kHz +/- 0,2 dB
THD bei 1 kHz typ.                                  < 0,0003 %
Phasengang : 20Hz..20kHz                        < +/- 3,5°
Übersprechdämpfung :                     1 kHz  > 120 dB

Auch mit blau oder schwarz eloxierter Front lieferbar. Die HiFi-Versionen haben 435mm Gehäusebreite.



Als "MTX-MONITOR TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

*alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt
*MTX-MONITOR TV nur mit 19"-Front weiß lieferbar

*

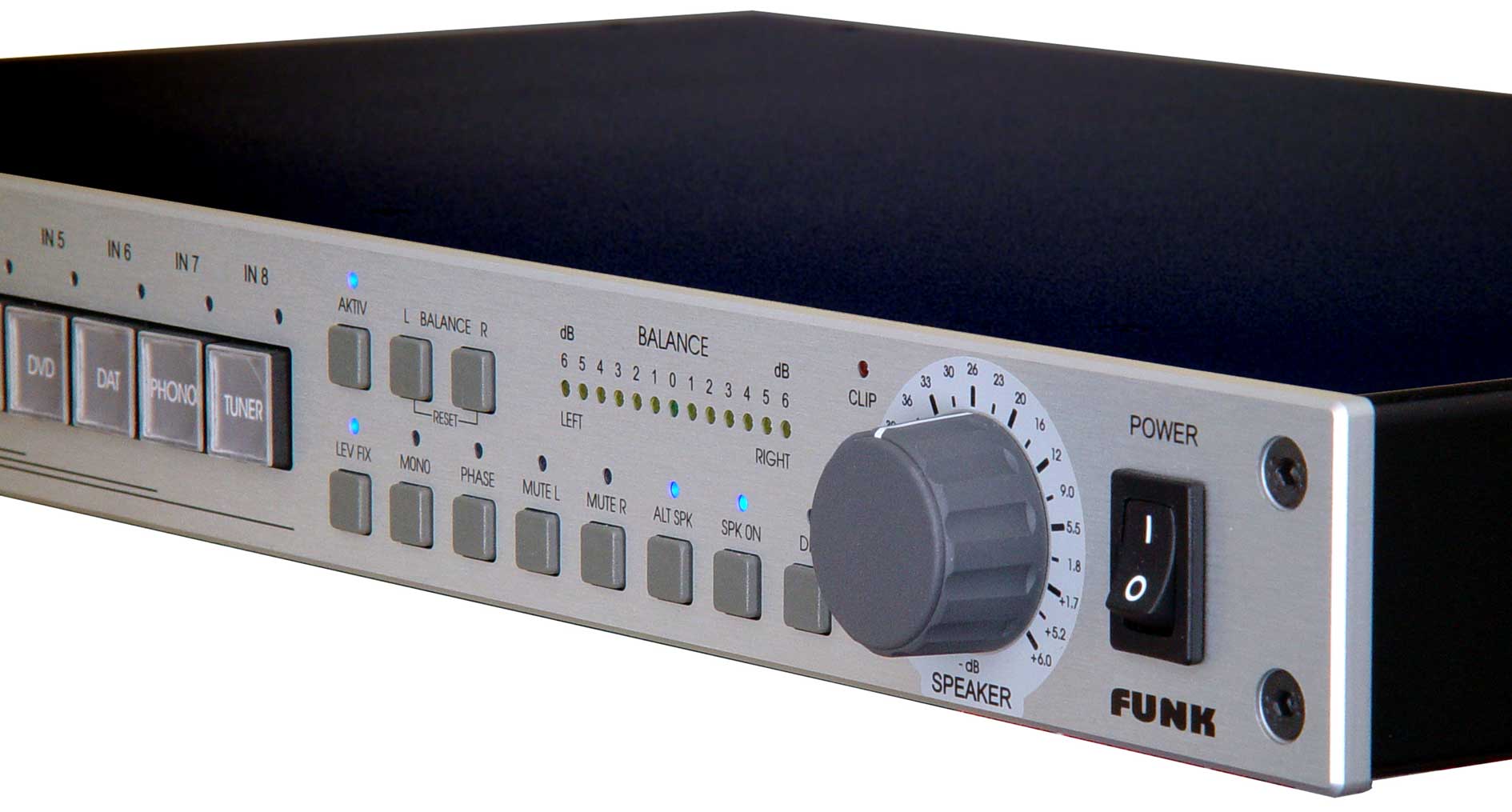

MTX MONITOR  HiFi-Version  Front blau

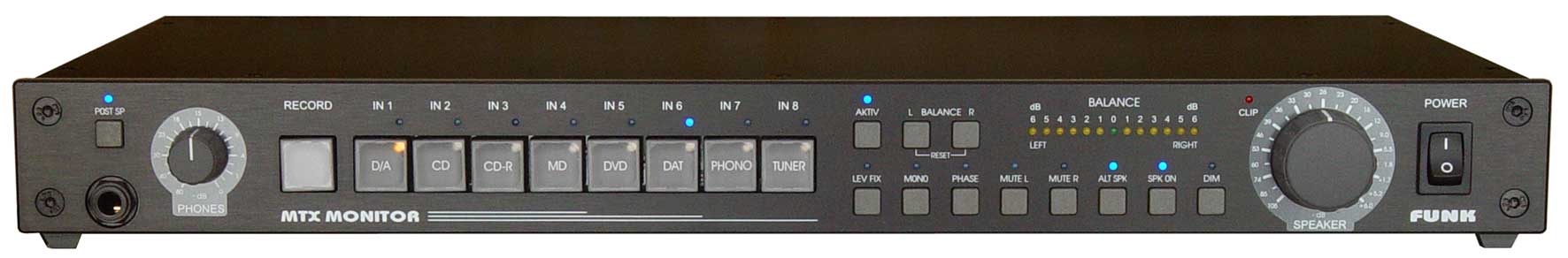

MTX MONITOR  HiFi-Version  schwarz

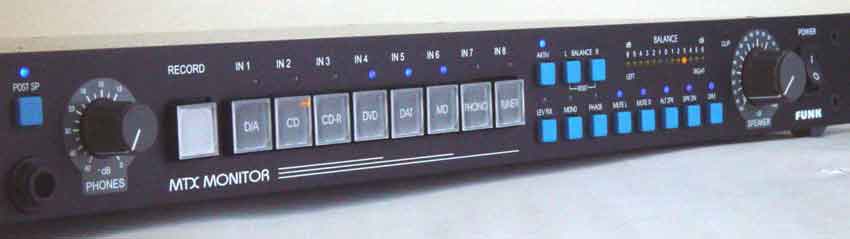

MTX Monitor schwarz 61kb





 Pegelsteller 66kb                Funktionstasten 93kb



Innenansicht 270kb



MTX MONITOR  Studio-Version   19"-Standard

MTX-MONITOR  MANUAL  1404kB

MTX-MONITOR  SIGNALQUALITÄT  125kB

MTX-MONITOR  TECHNISCHE DATEN  480kB

INSERT (EINSCHLEIFWEG)  120kB



TEST "HiFi & Records" 2/2003    148kB

TEST "HiFi & Records" 2/2003    150kB

TEST "Studio-Magazin" 1/2005  727kB

TEST "Hörerlebnis"  51/2005  411kB

MTX MONITOR  Rückwand



MTX Fernbedienung 85kb



  MTX MONITOR.V3







Nicht mehr lieferbar !
Wird durch MTX-Monitor.V3b-4.3.6 ersetzt



MTX-MONITOR.V3 / MTX-MONITOR.V3 TV

Das Gerät entspricht in den Möglichkeiten und der Anordnung der Bedienelemente genau dem MTX-Monitor.



Diese V3-Version besitzt jedoch neue Eingangsstufen mit höherem maximalen Eingangspegel, höherer Dynamik, noch geringerer THD-Verzerrungen sowie weiter verbesserter Übersprechdämpfung im Bassbereich zwischen den beiden Kanälen eines Eingangssignals.

THD bei 1 kHz typ. < 0,00015%



Der MTX-Monitor.V3 ist optional mit auf  5mm Dicke verstärkter Front in den Farben weiß, schwarz oder silberfarben lieferbar, HiFi-Versionen in silberfarben oder  schwarz lieferbar.
Die Version MTX-Monitor.V3
TV wird nur in weißer Farbgebung (RAL7035)  und 5mm-Front hergestellt.

Zusätzlich ist der Volumenregler bei verstärkter Front von 21 auf 28mm vergrößert.

Gehäusefarbe unabhängig von Front schwarz oder weiß.


















MTX MONITOR.V3 5mm-Front  HiFi-Version  Front Alu-natur 95kb





MTX MONITOR.V3  5mm-Front  HiFi-Version  Alu-natur 76kb






MTX Monitor.V3  5mm-Front  HiFi-Version  schwarz  44kb



Info MTX-MONITOR.V3 173kB

Manual MTX-MONITOR.V3 1240kB

Technische Daten  MTX-MONITOR.V3

Messschriebe  MTX-MONITOR.V3



  MTX MONITOR.V3a



Nicht mehr lieferbar !
Wird durch MTX-Monitor.V3b-4.3.6 ersetzt



MTX-MONITOR.V3a



Diese Geräte entsprechen in den Möglichkeiten und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3.

Diese neueste V3a-Version hat einen um ca. 1 Oktave zu tiefen Frequenzen hin erweiterten Bassbereich. Ebenso konnte der Phasengang im Bass, sowie die THD-Verzerrungen im Tiefbassbereich weiter optimiert werden. Zusätzlich ist der Volumenregler vergrößert.

THD bei 1 kHz : typ.  0,00010%

Frequenzgang: 0,25 Hz..1.4 MHz ± 3 dB

Phasengang: 20 Hz..20 kHz  < 2,5°



Der MTX-Monitor.V3a wird serienmäßig mit  5mm starker Front in den Farben weiß, schwarz oder silberfarben geliefert, HiFi-Versionen in silberfarben oder  schwarz.

Gehäusefarbe unabhängig von Front schwarz oder weiß

Die Version MTX-Monitor.V3a TV wird  in weißer Farbgebung (RAL7035), 19"-Front  und 5mm-Frontplattenstärke hergestellt. Jetzt Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3a TVs).

.







MTX Front


Info MTX-MONITOR.V3a 190kB

Info MTX-MONITOR.V3a 185kB

Manual MTX-MONITOR.V3a 1400kB

Technische Daten  MTX-MONITOR.V3a  37kB

Messschriebe  MTX-MONITOR.V3a  260kB



TEST MTX.V3a "HiFi & Records" 4/2007  110kB

TEST MTX.V3a "Professional Audio" 1/2008  960kB

TEST  "FAIRAUDIO" 5/2008   450kB





  MTX MONITOR.V3b




Nicht mehr lieferbar !
Wird durch MTX-Monitor.V3b-4.3.6 ersetzt

MTX-MONITOR.V3b
MTX-MONITOR.V3b TV


STEREO-MONITORSYSTEM
(High-End-Vorverstärker)



Der MTX-Monitor.V3b entspricht in den Möglichkeiten und der

Anordnung der Bedienelemente genau dem MTX-Monitor bzw.

MTX-Monitor.V3a und ist daher voll kompatibel zu Vorgänger-

Versionen.



Diese neueste V3b-Version hat ein weiter optimiertes

 Übersprechverhalten im Tiefbass- und Mittenbereich zwischen links und rechts.



Der absolute als auch der relative Phasengang wurde weiter verbessert (20Hz...20 kHz absolut 1,5°, relativ 0,1°) !



Die Stromlieferfähigkeit und die Anstiegszeit der Ausgänge wurden durch neueste Operationsverstärker erhöht. Auch 600Ω-Lasten können mit hohen Signalpegeln bei extrem geringen Verzerrungen ausgesteuert werden.



Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen noch weniger Einfluss auf die Signale.



Kopfhörerverstärkerleistung um ca. 20% erhöht.

LED-Intensität intern abgleichbar.



Der Abhörverstärker MTX MONITOR.V3b ist ein qualitativ hochwertiger, aktiver Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.



Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!



Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos.



Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").



8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, L-R, Mute Speaker) · hochwertiger Kopfhörerverstärker 6,3mm  Stereo-Klinke.



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden · mit digitalem Router AMS-2DAR oder PAS-8 kombinierbar · exzellente Audioqualität



Der MTX-Monitor.V3b ist optional auch mit 2 parallelen Monitorausgängen lieferbar. Der asymmetrische Monitorausgang ist bei dieser Option "M2" zum symmetrischen zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Diese Option ist auch bei älteren Geräten nachrüstbar!



Technische Daten (Auszug) :


THD bei +6 dBu/1 kHz:        typ.  0,00010% ( -120 dB)

max. Ein- und Ausgangspegel:                      + 24,0 dBu

Dynamik:                                                        ≥ 123 dB

Frequenzgang 0,25 Hz...1,4 MHz :                       ± 3 dB

Frequenzgang 10 Hz...20 kHz                     <  ± 0,01 dB

Phasengang absolut:                   20 Hz...20 kHz  < 1,5°

Phasengang relativ L <> R:         20 Hz...20 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :         > 120 dB



Der MTX-Monitor.V3b wird mit Fronten in den Farben weiß, schwarz oder silberfarben (Alu natur) geliefert,
HiFi-Versionen in silberfarben oder  schwarz.

Gehäusefarbe unabhängig von Front schwarz oder weiß

Die Version MTX-Monitor.V3b TV wird  in weißer Farbgebung (RAL7035) und 19"-Front  hergestellt. Ab jetzt Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3b TVs).



Als "MTX-MONITOR.V3b TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

*alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt














MTX-Monitor.V3b Front



            MTX-Monitor.V3b Info   860kB

            MTX-Monitor.V3b Information 220 kB

            MTX-Monitor.V3b Informazioni 240 kB

                 MTX-Monitor.V3b Manual   1260kB

                 MTX-Monitor.V3b techn. Daten   85kB

                 MTX-Monitor.V3b Messschriebe   280kB





TESTBERICHTE   MTX-MONITOR :



         TEST "HiFi & Records" 2/2003    148kB



  TEST "HiFi & Records" 2/2003    150kB



        TEST MTX.V2 "Studio-Magazin" 1/2005  727kB



        TEST MTX.V2 "Hörerlebnis"  51/2005  411kB




TEST MTX.V3a "HiFi & Records" 4/2007  110kB



        TEST MTX.V3a "Professional Audio" 1/2008  960kB



          TEST  MTX.V3a "FAIRAUDIO"  5/2008   450kB



          TEST  MTX.V3b "HIFI-STATEMENT"  10/2010   1,7MB



......"eine ganz dicke Empfehlung für diejenigen, die eine hoch
 flexible und neutrale Schaltzentrale für ihre Anlage suchen."

aus "HIFISTATEMENT" 10/2010



  MTX MONITOR.V3b-1




Nicht mehr lieferbar !
Wird durch MTX-Monitor.V3b-4.3.6 ersetzt



MTX-MONITOR.V3b-1
MTX-MONITOR.V3b-1 TV


MONITOR-CONTROLLER STEREO
(High-End-Vorverstärker)



Der MTX-Monitor.V3b-1 entspricht in den Möglichkeiten und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und ist daher voll kompatibel zu Vorgängerversionen.



Diese neueste V3b-1-Version hat ein weiter optimiertes

Rauschverhalten sowie noch geringere Nichtlinearitäten.



Der absolute als auch der relative Phasengang wurde weiter verbessert (20 Hz...20 kHz absolut 1,5°, relativ 0,1°) !



Die Stromlieferfähigkeit und die Anstiegszeit der Ausgänge wurden durch neueste Operationsverstärker erhöht. Auch 600Ω-Lasten können mit hohen Signalpegeln bei extrem geringen Verzerrungen ausgesteuert werden.



Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen noch weniger Einfluss auf die Signale.



Der besonders verzerrungsarme diskret aufgebaute Kopfhörerverstärker liefert jetzt eine Leistung von max.
2x 620 mW und erreicht THD+N-Werte von bis zu 110 dB
bzw. 0,00035% !


Die LED-Intensität ist intern einstellbar.



Der Abhörverstärker MTX MONITOR.V3b-1 ist ein aktiver Präzisions-Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.



Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router PAS-8 oder AMS-2 DAR).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!



Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos und ermöglichen so eine exzellente Langzeitstabilität.



Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").



8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, L-R, Mute Speaker) · hochwertiger Kopfhörerverstärker 6,3mm  Stereo-Klinke.



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden · mit digitalem Router AMS-2DAR oder PAS-8 kombinierbar · exzellente Audioqualität



Der MTX-Monitor.V3b-1 ist optional auch mit 2 parallelen Monitorausgängen lieferbar. Der asymmetrische Monitorausgang ist bei dieser Option "M2" zum symmetrischen zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Diese Option ist auch bei älteren Geräten nachrüstbar!



Technische Daten (Auszug) :


THD bei +6 dBu/1 kHz:           < 0,00010% (< -120 dB)

max. Ein- und Ausgangspegel:                  + 24,0 dBu

Dynamik:                                                   ≥ 124 dB

Frequenzgang 0,25 Hz...1,4 MHz :                   ± 3 dB

Frequenzgang 10 Hz...20 kHz                 <  ± 0,01 dB

Phasengang absolut:               20 Hz...20 kHz  < 1,5°

Phasengang relativ L <> R:      20 Hz...20 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :     > 120 dB



Der MTX-Monitor.V3b-1 wird mit Fronten in den Farben weiß, schwarz oder silberfarben (Alu natur) geliefert,
HiFi-Versionen in Alu natur  oder schwarz.

Gehäusefarbe unabhängig von Front schwarz oder weiß

Die Version MTX-Monitor.V3b-1 TV wird  in weißer Farbgebung (RAL7035) und nur mit 19"-Front  hergestellt.
Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3b-1
TVs).



Als "MTX-MONITOR.V3b-1 TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

*alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt












MTX-Monitor.V3b-1 Front (Ausschnitt) 140kB



MTX-Monitor.V3b-1 Rückseite 105kB



MTX-Monitor.V3b-1 Innenansicht 855kB



          MTX-Monitor.V3b-1 Info   235kB

          MTX-Monitor.V3b-1 Information 240kB

          MTX-Monitor.V3b-1 Informazioni 235kB

           MTX-Monitor.V3b-1 Informacja  211kB



          MTX-Monitor.V3b-1 Manual   1477kB

           MTX.V3b-1 Podręcznik uźytkownika 1407kB



           MTX-Monitor.V3b-1 techn. Daten   86 kB

           MTX.V3b-1 Parametry techniczne  121kB



           MTX-Monitor.V3b-1 Messschriebe  265 kB

           MTX.V3b-1 Typ. wydruki pomiaroẃ  275kB



  TESTBERICHTE   MTX-MONITOR :

      TEST MTX.V3b-1 "Estrada i Studio" 2012 496kB

      TEST MTX.V3b-1 "Estrada i Studio" 2012  902kB

      TEST  MTX.V3b "HIFI-STATEMENT" 2010  1,7MB

      TEST  MTX.V3a "FAIRAUDIO"  5/2008   440kB

      TEST MTX.V3a "Professional Audio" 2008  960kB

      TEST MTX.V3a "HiFi & Records" 4/2007  110kB

      TEST MTX.V2 "Hörerlebnis"  51/2005  411kB

      TEST MTX.V2 "Studio-Magazin" 1/2005  727kB

     TEST "HiFi & Records" 2/2003    148kB

     TEST "HiFi & Records" 2/2003    150kB



..."eine ganz dicke Empfehlung für diejenigen, die eine hoch
 flexible und neutrale Schaltzentrale für ihre Anlage suchen."

Reinhold Martin in "HIFI-STATEMENT" 10/2010



..."als unbestechliche Monitoring-Einheit setzt er
messtechnisch und klanglich Maßstäbe.
"

aus "Audio Professionell" 1/2008



Kopfhörerverstärker MTX-Monitor.V3B-1  THD+N   2x 75 mW an 150
alle Harmonischen noch unter -115 dB !!







  MTX MONITOR.V3b-2




Nicht mehr lieferbar !
Wird durch MTX-Monitor.V3b-4.3.6 ersetzt

MTX-MONITOR.V3b-2
MTX-MONITOR.V3b-2 TV

MONITOR-CONTROLLER STEREO
(High-End-Vorverstärker)


Der Abhörverstärker MTX MONITOR.V3b-2 ist ein aktiver Präzisions-Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.


Der MTX-Monitor.V3b-2 entspricht in den Möglichkeiten und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und V3b-1 und ist daher voll kompatibel zu Vorgängerversionen.



Diese neueste V3b-2-Version hat ein weiter optimiertes

Rauschverhalten sowie noch geringere Nichtlinearitäten bei sehr hohen Pegeln im Monitorweg.



Der absolute als auch der relative Phasengang betragen
20 Hz...20 kHz absolut 1,5°, relativ 0,1° !



Die Stromlieferfähigkeit und die Anstiegszeit der Ausgänge können auch 600Ω-Lasten mit hohen Signalpegeln bei extrem geringen Verzerrungen aussteuern.



Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen nur noch geringen Einfluss auf die Signale.



Der besonders verzerrungsarme diskret aufgebaute Kopfhörerverstärker liefert eine Leistung von max.
2x 620 mW und erreicht THD+N-Werte von bis zu 110 dB
bzw. 0,00035% !


Die Intensität der LEDs in der Front ist intern einstellbar.







Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router PAS-8 oder AMS-2 DAR).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!



Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos und ermöglichen so eine exzellente Langzeitstabilität.



Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").



8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, L-R, Mute Speaker) · hochwertiger Kopfhörerverstärker 6,3mm  Stereo-Klinke.



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden · mit digitalem Router AMS-2DAR oder PAS-8 kombinierbar · exzellente Audioqualität



Der MTX-Monitor.V3b-2 ist optional auch mit 2 parallelen Monitorausgängen lieferbar. Der asymmetrische Monitorausgang ist bei dieser Option "M2" zum symmetrischen zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Diese Option ist auch bei älteren Geräten nachrüstbar!



Technische Daten bei Verstärkung 0 dB (Auszug) :


THD bei +6 dBu/1 kHz:         < 0,00010% (< -120 dB)

max. Eingangspegel:                               + 24,0 dBu
max. Ausgangspegel   Verstärkung > 0dB: + 24,5 dBu

Dynamik:                                                 ≥ 125 dB

Frequenzgang 0,25 Hz...1,4 MHz :                   ± 3 dB

Frequenzgang 10 Hz...20 kHz                 <  ± 0,01 dB

Phasengang absolut:               20 Hz...20 kHz  < 1,5°

Phasengang relativ L <> R:      20 Hz...20 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :     > 120 dB



Der MTX-Monitor.V3b-2 wird mit Fronten in den Farben weiß, schwarz oder silberfarben (Alu natur) geliefert,
HiFi-Versionen in Alu natur  oder schwarz.

Gehäusefarbe unabhängig von Front schwarz oder weiß

Die Version MTX-Monitor.V3b-2 TV wird  in weißer Farbgebung (RAL7035) und nur mit 19"-Front  hergestellt.
Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3b-2
TVs).



Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).





Als "MTX-MONITOR.V3b-2 TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

*alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt














MTX-Monitor.V3b-2 Front (Ausschnitt) 140kB



MTX-Monitor.V3b-2 Rückseite 105kB



MTX-Monitor.V3b-2 Innenansicht 855kB



          MTX-Monitor.V3b-2 Info   209kB

          MTX-Monitor.V3b-1 Information 240kB

          MTX-Monitor.V3b-1 Informazioni 235kB

           MTX-Monitor.V3b-1 Informacja  211kB



          MTX-Monitor.V3b-2 Manual   1680kB

           MTX.V3b-1 Podręcznik uźytkownika 1407kB



           MTX-Monitor.V3b-2 techn. Daten   87 kB

           MTX.V3b-1 Parametry techniczne  121kB



           MTX-Monitor.V3b-2 Messschriebe  190 kB

           MTX.V3b-1 Typ. wydruki pomiaroẃ  275kB



  TESTBERICHTE   MTX-MONITOR :

      TEST MTX.V3b-1 "Estrada i Studio" 2012 496kB

      TEST MTX.V3b-1 "Estrada i Studio" 2012  902kB

      TEST  MTX.V3b "HIFI-STATEMENT" 2010  1,7MB

      TEST  MTX.V3a "FAIRAUDIO"  5/2008   440kB

      TEST MTX.V3a "Professional Audio" 2008  960kB

      TEST MTX.V3a "HiFi & Records" 4/2007  110kB

      TEST MTX.V2 "Hörerlebnis"  51/2005  411kB

      TEST MTX.V2 "Studio-Magazin" 1/2005  727kB

     TEST "HiFi & Records" 2/2003    148kB

     TEST "HiFi & Records" 2/2003    150kB



..."eine ganz dicke Empfehlung für diejenigen, die eine hoch
 flexible und neutrale Schaltzentrale für ihre Anlage suchen."

Reinhold Martin in "HIFI-STATEMENT" 10/2010



..."als unbestechliche Monitoring-Einheit setzt er
messtechnisch und klanglich Maßstäbe.
"

aus "Audio Professionell" 1/2008



Kopfhörerverstärker MTX-Monitor.V3B-2  THD+N   2x 75 mW an 150
alle Harmonischen noch unter -115 dB !!









  MTX MONITOR.V3b-4




Nicht mehr lieferbar !

Wird durch MTX-Monitor.V3b-4.3.6 ersetzt

MTX-MONITOR.V3b-4
MTX-MONITOR.V3b-4 TV


MONITOR-CONTROLLER STEREO
(High-End-Vorverstärker)


Der Abhörverstärker MTX MONITOR.V3b-4 ist ein aktiver Präzisions-Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.


Der MTX-Monitor.V3b-4 entspricht in den Möglichkeiten und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und V3b-1 und ist daher voll kompatibel zu Vorgängerversionen.



Diese neueste V3b-4-Version unterscheidet sich zum Vorgänger hauptsächlich durch einen verstärkten Kopfhörerverstärker. Die Stromlieferfähigkeit wurde mehr als verdoppelt und daher auch die Leistungsabgabe vor allem bei niederohmigen Kopfhörern erhöht. Zusätzlich wurden auch die nichtlinearen Verzerrungen noch weiter reduziert.



Der Phasengang beträgt zwischen 20 Hz...20 kHz
absolut 1,5°, relativ (zwischen den Kanälen) 0,1° !



Die Ausgänge können auch 600Ω-Lasten mit hohen Signalpegeln bei extrem geringen Verzerrungen aussteuern.



Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen nur noch geringen Einfluss auf die Signale.



Der besonders verzerrungsarme diskret aufgebaute Kopfhörerverstärker liefert eine Leistung von max.
2x 950 mW je nach Impedanz und erreicht
THD+N-Werte von bis zu -112 dB bzw. 0,0003% !


Die Intensität der LEDs in der Front ist intern einstellbar.







Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router PAS-8 oder AMS-2 DAR).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!



Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos und ermöglichen so eine exzellente Langzeitstabilität.



Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").



8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, L-R, Mute Speaker) · hochwertiger Kopfhörerverstärker 6,3 mm  Stereo-Klinke.



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden · mit digitalem Router AMS-2DAR oder PAS-8 kombinierbar · exzellente Audioqualität





Der aktuelle MTX-Monitor.V3b-4 hat die frühere Option "M2" jetzt serienmäßig integriert. Diese kann jetzt intern zu- oder abgeschaltet werden. Der asymmetrische Monitorausgang ist bei Aktivierung dieser Funktion "M2" zum symmetrischen zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Bei abgeschalteter Funktion "M2" werden diese beiden Ausgänge alternativ umgeschaltet.



Technische Daten bei Verstärkung 0 dB (Auszug) :


THD bei +6 dBu/1 kHz:           ≤ 0,00008 % (< -122 dB)
THD+N +6 dBu/1kHz (BW22kHz):  ≤ 0,00045 % (-107 dB)

max. Eingangspegel:                                   +24,0 dBu
max. Ausgangspegel bei Verstärkung > 0dB: +24,5 dBu

Dynamik:                                                     ≥ 125 dB

Frequenzgang 0,25 Hz...1,4 MHz :                     ± 3 dB

Frequenzgang 10 Hz...20 kHz                   <  ± 0,01 dB

Phasengang absolut:                   0 Hz...20 kHz  < 1,5°

Phasengang relativ L <> R:        20 Hz...20 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :       > 120 dB





Der MTX-Monitor.V3b-4 wird mit Fronten in den Farben weiß, schwarz oder silberfarben (Alu natur) geliefert,
Versionen in "HiFi-Breite" sind mit schwarzer oder silberfarbener (Alu-natur) Front lieferbar.


Gehäusefarbe unabhängig von Front schwarz oder weiß

Die Version MTX-Monitor.V3b-4 TV wird  in weißer Farbgebung (RAL7035) und nur mit 19"-Front  hergestellt.
Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3b-4
TVs).



Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).





Als "MTX-MONITOR.V3b-4 TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

* alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt






MTX-Monitor.V3b-4 Front (Ausschnitt) 140kB



MTX-Monitor.V3b-4 Rückseite 105kB



MTX-Monitor.V3b-2 Innenansicht 855kB



          MTX-Monitor.V3b-4 Info   182kB

          MTX-Monitor.V3b-1 Information 240kB

          MTX-Monitor.V3b-1 Informazioni 235kB

           MTX-Monitor.V3b-1 Informacja  211kB



          MTX-Monitor.V3b-4 Manual   1485kB

           MTX.V3b-1 Podręcznik uźytkownika 1407kB



           MTX-Monitor.V3b-4 techn. Daten   90 kB

           MTX.V3b-1 Parametry techniczne  121kB



           MTX-Monitor.V3b-2 Messschriebe  190 kB

           MTX.V3b-1 Typ. wydruki pomiaroẃ  275kB



  TESTBERICHTE   MTX-MONITOR :

      TEST MTX.V3b-1 "Estrada i Studio" 2012 496kB

      TEST MTX.V3b-1 "Estrada i Studio" 2012  902kB

      TEST  MTX.V3b "HIFI-STATEMENT" 2010  1,7MB

      TEST  MTX.V3a "FAIRAUDIO"  5/2008   440kB

      TEST MTX.V3a "Professional Audio" 2008  960kB

      TEST MTX.V3a "HiFi & Records" 4/2007  110kB

      TEST MTX.V2 "Hörerlebnis"  51/2005  411kB

      TEST MTX.V2 "Studio-Magazin" 1/2005  727kB

     TEST "HiFi & Records" 2/2003    148kB

     TEST "HiFi & Records" 2/2003    150kB



..."eine ganz dicke Empfehlung für diejenigen, die eine hoch
 flexible und neutrale Schaltzentrale für ihre Anlage suchen."

Reinhold Martin in "HIFI-STATEMENT" 10/2010



..."als unbestechliche Monitoring-Einheit setzt er
messtechnisch und klanglich Maßstäbe.
"

aus "Audio Professionell" 1/2008



Kopfhörerverstärker MTX-Monitor.V3B-2  THD+N   2x 75 mW an 150
alle Harmonischen noch unter -115 dB !!







  MTX MONITOR.V3b-4.2



Nicht mehr lieferbar !
Wird durch MTX-Monitor.V3b-4.3.6 ersetzt

MTX-MONITOR.V3b-4.2
MTX-MONITOR.V3b-4.2 TV


MONITOR-CONTROLLER STEREO
(High-End-Vorverstärker)


Der Abhörverstärker MTX MONITOR.V3b-4.2 ist ein aktiver Präzisions-Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.


Der MTX-Monitor.V3b-4.2 entspricht in den Möglichkeiten
und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und V3b-1/2/3 und
ist daher voll kompatibel zu diesen Vorgängerversionen. Für zukünftige Optionen ist die neue Version mit einer Sub-D-Buchse neben der Netzbuchse ausgestattet.



Diese V3b-4.2-Version unterscheidet sich zum Vorgänger hauptsächlich durch einen nochmals verstärkten Kopfhörerverstärke. Die Signalqualität ist vielen externen Kopfhörerverstärkern ebenbürtig.



Dieser besonders verzerrungsarme, diskret aufgebaute Kopfhörerverstärker liefert eine Leistung von max.
2x 800 mW, je nach Impedanz. Es werden THD+N-Werte
von bis zu -112 dB bzw. 0,0004% bei 1 kHz und 2x 700 mW Ausgangsleistung an 2x 100 Ω Last erreicht !

Der Phasengang des MTX beträgt zwischen 20 Hz...20 kHz
absolut 1,5°, relativ (zwischen den Kanälen) 0,1° !



Die Ausgänge können auch 600Ω-Lasten mit hohen Signalpegeln bei extrem geringen Verzerrungen aussteuern.



Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen nur noch geringen Einfluss auf die Signale.




Die Intensität der LEDs in der Front ist intern stufenlos einstellbar.







Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router PAS-8 oder AMS-2 DAR).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!



Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos und ermöglichen so eine exzellente Langzeitstabilität.



Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").



8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, L-R, Mute Speaker) · hochwertiger Kopfhörerverstärker 6,3 mm  Stereo-Klinke.



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden ·  exzellente Audioqualität





Der aktuelle MTX-Monitor.V3b-4.2.1 hat die frühere Option "M2" jetzt serienmäßig integriert. Diese kann jetzt intern zu- oder abgeschaltet werden. Der asymmetrische Monitorausgang ist bei Aktivierung dieser Funktion "M2" zum symmetrischen zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Bei abgeschalteter Funktion "M2" werden diese beiden Ausgänge alternativ umgeschaltet.



Technische Daten bei Verstärkung 0 dB (Auszug) :


THD bei +6 dBu/1 kHz:                      < 0,0001 % (< -120 dB)
THD+N bei +6 dBu/1 kHz (BW22kHz): ≤ 0,00055 % (-104,5 dB)

max. Eingangspegel:                                         + 24,0 dBu
max. Ausgangspegel bei Verstärkung > 0dB:       + 24,5 dBu

Dynamik:                                                           ≥ 124 dB

Frequenzgang 0,25 Hz...1,4 MHz :                            ± 3 dB

Frequenzgang 10 Hz...20 kHz                          <  ± 0,01 dB

Phasengang absolut:                        20 Hz...20 kHz  < 1,5°

Phasengang relativ L <> R:               20 Hz...20 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :              > 120 dB





Der MTX-Monitor.V3b-4.2 wird mit Fronten in den Farben weiß, schwarz oder silberfarben (Alu natur) geliefert,
Versionen in "HiFi-Breite" sind mit schwarzer oder silberfarbener (Alu-natur) Front lieferbar.


Gehäusefarbe unabhängig von Front schwarz oder weiß

Die Version MTX-Monitor.V3b-4.2 TV wird  in weißer Farbgebung (RAL7035) und nur mit 19"-Front  hergestellt.
Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3b-4.2
TVs).



Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).





Als "MTX-MONITOR.V3b-4.2 TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

* alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt

















MTX-Monitor.V3b-4 Front (Ausschnitt) 140kB



MTX-Monitor.V3b-4 Rückseite 105kB



MTX-Monitor.V3b-2 Innenansicht 855kB



          MTX-Monitor.V3b-4.2 Info   641kB





  TESTBERICHTE   MTX-MONITOR :

      TEST MTX.V3b-1 "Estrada i Studio" 2012 496kB

      TEST MTX.V3b-1 "Estrada i Studio" 2012  902kB

      TEST  MTX.V3b "HIFI-STATEMENT" 2010  1,7MB

      TEST  MTX.V3a "FAIRAUDIO"  5/2008   440kB

      TEST MTX.V3a "Professional Audio" 2008  960kB

      TEST MTX.V3a "HiFi & Records" 4/2007  110kB

      TEST MTX.V2 "Hörerlebnis"  51/2005  411kB

      TEST MTX.V2 "Studio-Magazin" 1/2005  727kB

     TEST "HiFi & Records" 2/2003    148kB

     TEST "HiFi & Records" 2/2003    150kB















  MTX MONITOR.V3b-4.2.1




Nicht mehr lieferbar !
Wird seit 1.10.2020 durch MTX-Monitor.V3b-4.3.6 ersetzt

MTX-MONITOR.V3b-4.2.1
MTX-MONITOR.V3b-4.2.1 TV


MONITOR-CONTROLLER STEREO
(High-End-Vorverstärker)


Der Abhörverstärker MTX MONITOR.V3b-4.2.1 ist ein aktiver Präzisions-Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.


Der MTX-Monitor.V3b-4.2.1 entspricht in den Möglichkeiten
und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und V3b-1/2/3 und ist daher kompatibel zu diesen Vorgängerversionen. Für zukünftige Optionen ist die neue Version mit einer Sub-D-Buchse neben der Netzbuchse ausgestattet.



Diese neueste V3b-4.2.1-Version unterscheidet sich zum Vorgänger hauptsächlich durch einen noch leistungsfähigeren Kopfhörer-verstärker mit 6,3 mm Klinkenbuchse. Die Signalqualität ist den meisten externen Kopfhörerverstärkern ebenbürtig oder überlegen. Die Stromlieferfähigkeit wurde weiter erhöht und damit auch die Leistungsabgabe vor allem bei niederohmigen Kopfhörern. Zusätzlich konnten auch die nichtlinearen Verzerrungen noch weiter reduziert werden.



Dieser besonders verzerrungsarme, diskret aufgebaute Kopfhörerverstärker liefert eine Leistung von max.
2x 1330 mW, je nach Impedanz. Es werden THD+N-Werte
von bis zu -116 dB bzw. 0,0002% bei 1 kHz und 2x 1000 mW Ausgangsleistung an 2x 100 Ω Last erreicht !

Der Phasengang des MTX beträgt zwischen 20 Hz...20 kHz
absolut 1,5°, relativ (zwischen den Kanälen) 0,1° !



Die Ausgänge können auch 600Ω-Lasten mit hohen Signalpegeln bei extrem geringen Verzerrungen aussteuern.



Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen nur noch geringen Einfluss auf die Signale.




Die Intensität der LEDs in der Front ist intern stufenlos einstellbar.







Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router PAS-8 oder AMS-2 DAR).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!



Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos und ermöglichen so eine exzellente Langzeitstabilität.



Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").



8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, links minus rechts, Mute Speaker).



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden ·  exzellente Audioqualität





Der aktuelle MTX-Monitor.V3b-4.2.1 hat die frühere Option "M2" jetzt serienmäßig integriert. Diese kann intern zu- oder abgeschaltet werden. Der asymmetrische Monitorausgang ist bei Aktivierung dieser Funktion "M2" zum symmetrischen Ausgang zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Bei abgeschalteter Funktion "M2" werden diese beiden Ausgänge alternativ umgeschaltet.



Technische Daten bei Verstärkung 0 dB (Auszug) :


THD bei +6 dBu/1 kHz:                    < 0,00005 % (< -126 dB)
THD+N bei +6 dBu/1 kHz (BW22kHz): ≤ 0,00048 % (-106,5 dB)

max. Eingangspegel:                                             + 24,0 dBu
max. Ausgangspegel bei Verstärkung > 0dB:         + 24,5 dBu

Dynamik:                                                                 ≥ 125 dB

Frequenzgang 0,25 Hz...1,4 MHz :                                ± 3 dB

Frequenzgang 10 Hz...20 kHz                              <  ± 0,01 dB

Phasengang absolut:                            20 Hz...20 kHz  < 1,5°

Phasengang relativ L <> R:                  20 Hz...20 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :                 > 120 dB





Der MTX-Monitor wird mit 19-Zoll-Fronten in den Farben weiß,
schwarz oder silberfarben (Alu natur) geliefert,
Versionen in "HiFi-Breite" sind mit schwarzer oder silberfarbener (Alu-natur) Front lieferbar.


Gehäusefarbe: schwarz oder weiß möglich (unabhängig von Front)

Die Version MTX-Monitor.V3b-4.2.1 TV wird  in weißer Farbgebung (RAL7035) und nur mit 19"-Front  hergestellt.
Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3b-4.2.1
TVs).



Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).





Als "MTX-MONITOR.V3b-4.2.1 TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

* alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt








Option Fernbedienung  MTX-Remote.V3a u. V3a/SE


Änderungen gegenüber der Vorgängerversion:

Die aktuelle Fernbedienung wurde mit einem größeren  Volumenregler ausgerüstet.


Die Kabelanschlussbuchse ist weiter nach innen versetzt. Dadurch reduzieren sich Auswirkungen auf die Buchse bei seitlichem Zug am Fernbedienungskabel.


Das aktuelle MTX-Remote schaltet sich beim Einschalten des MTX automatisch "aktiv". Ebenso beim Anstecken an den MTX-Monitor während des laufenden Betriebes.



Kompatibel mit allen MTX-Modellen seit 1999 mit Ausnahme der MTX-TV-Versionen !



Fernbedienung für alle MTX-Versionen außer MTX-TV-Varianten.
Für diese Geräte Fernbedienung MTX-Remote.V3a TV wählen.





MTX-Remote V3a













Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).



Spezialversion V3a/SE in dunklem Gehäuse und schwarz eloxiertem Bedienpanel. LEDs rot/grün oder weiß. Schwarzes schlankes Remotekabel mit nur Ø 3 mm.



Für alle MTX-Versionen außer MTX-TV-Varianten lieferbar,

optional gegen Aufpreis











MTX-Monitor.V3b-4 Front (Ausschnitt) 140kB



MTX-Monitor.V3b-4 Rückseite 105kB



MTX-Monitor.V3b-2 Innenansicht 855kB



          MTX-Monitor.V3b-4.2.1 Info   641kB

          MTX-Monitor.V3b-4.2.1 Information 408kB

          MTX-Monitor.V3b-4.2.1 Informazioni 758kB

           MTX-Monitor.V3b-1 Informacja  211kB



          MTX-Monitor.V3b-4.2.1 Handbuch  6775kB

          MTX-Monitor.V3b-4.2.1 Manual  6702kB

           MTX.V3b-1 Podręcznik uźytkownika 1407kB



           MTX-Monitor.V3b-4.2.1 techn. Daten 90 kB

          MTX-Monitor.V3b-4.2.1 techn. data 56kB

           MTX.V3b-1 Parametry techniczne  121kB



          MTX-Monitor.V3b-4.2.1 THD-Messung 190kB

          MTX.V3b-1 Typ. wydruki pomiaroẃ  275kB



  TESTBERICHTE   MTX-MONITOR :

      TEST MTX.V3b-4.2.1 "Studiomagazin" 2017

      TEST MTX.V3b-4.2.1 "Studiomagazin" 2017

      TEST MTX.V3b-1 "Estrada i Studio" 2012 496kB

      TEST MTX.V3b-1 "Estrada i Studio" 2012  902kB

      TEST  MTX.V3b "HIFI-STATEMENT" 2010  1,7MB

      TEST  MTX.V3a "FAIRAUDIO"  5/2008   440kB

      TEST MTX.V3a "Professional Audio" 2008  960kB

      TEST MTX.V3a "HiFi & Records" 4/2007  110kB

      TEST MTX.V2 "Hörerlebnis"  51/2005  411kB

      TEST MTX.V2 "Studio-Magazin" 1/2005  727kB

     TEST "HiFi & Records" 2/2003    148kB

     TEST "HiFi & Records" 2/2003    150kB



"Mit dem MTX-Monitor geht Thomas Funk an die Grenzen
 des in der Analogtechnik heute Machbaren."
"Wer im Besitz eines MTX-Monitors ist, braucht sich um die Anschaffung eines Kopfhörerverstärkers in Mastering-Grade-Qualität keine Gedanken mehr zu machen."

"Studiomagazin" Januar 2017


..."denn wir haben es hier mit Geräten (MTX-Monitor.V3b) zu tun,
die sich in ihrer Klasse und Qualität mit den besten messen können
oder diese sogar überbieten."

aus  "ESTRADA I STUDIO" 4/2012


..."eine ganz dicke Empfehlung für diejenigen, die eine hoch
 flexible und neutrale Schaltzentrale für ihre Anlage suchen."

Reinhold Martin in "HIFI-STATEMENT" 10/2010


..."als unbestechliche Monitoring-Einheit setzt er
messtechnisch und klanglich Maßstäbe.
"

aus "Audio Professionell" 1/2008


Jeder Musikhörer, der unverfälschte Wiedergabe dessen
wünscht, was auf seinen Schallplatten und CDs gespeichert ist,
findet mit dem Funk MTX-Monitor den Partner fürs Leben.

Winfried Dunkel in "Hörerlebnis" 51/2005



MTX-Monitor typ. THD-Werte bei +6 dBu Signalpegel gemessen
von 20 Hz..10 kHz über sym. Ein- und Ausgänge und Verstärkung 0 dB



Kopfhörerverstärker MTX-Monitor.V3B-4.2.1  FFT  1 kHz
   2x 450 mW an 300 Ω (THD+N -117 dB !)

alle Harmonischen unter -130 dB !!





Kopfhörerverstärker MTX-Monitor.V3B-4.2.1  FFT  1 kHz
   2x 1000 mW an 70 Ω (THD+N -114 dB !)

alle Harmonischen unter -125 dB !!







  MTX MONITOR.V3b-4.3.1



Nicht mehr lieferbar !
Wird seit 1.10.2020 durch MTX-Monitor.V3b-4.3.6 ersetzt

MTX-MONITOR.V3b-4.3.1
MTX-MONITOR.V3b-4.3.1 TV


MONITOR-CONTROLLER STEREO
(High-End-Vorverstärker)


Der Abhörverstärker MTX MONITOR.V3b-4.3.1 ist ein aktiver Präzisions-Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.

Verbesserungen MTX.V3B-4.3.1 gegenüber
Vorgänger MTX.V3b-4.2.1

1. ESD-Schutz für Ein- und Ausgänge inkl. Kopfhörerausgang

2. stärkere Ladekondensatoren für Netzteil (8-fache Kapazität)

3. höhere Stromlieferfähigkeit des Netzteils

4. Kopfhörerverstärker 20..40 % höhere Leistung für Kopfhörer ≤ 47 Ω

5. Temperaturüberwachung für Kopfhörerverstärker

6. Automute für Kopfhörerausgang (Ein- und Ausschaltvorgänge)

7.Dämpfungsfaktor für Kopfhörerausgang verdoppelt (halbe Impedanz: < 0,5 Ω)

8. symmetrischer Ausgang noch höhere Ausgangssymmetrie (typ. > 80 dB)


Der MTX-Monitor.V3b-4.3.1 entspricht in den Möglichkeiten
und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und V3b-1/2/3 und ist daher kompatibel zu diesen Vorgängerversionen. Für zukünftige Optionen ist die neue Version mit einer Sub-D-Buchse neben der Netzbuchse ausgestattet.



Diese neueste V3b-4.3.1-Version unterscheidet sich zum Vorgänger hauptsächlich durch einen noch leistungsfähigeren Kopfhörerverstärker. Die Signalqualität ist den meisten externen Kopfhörerverstärkern ebenbürtig oder überlegen. Die Stromlieferfähigkeit wurde weiter erhöht und damit auch die Leistungsabgabe vor allem bei niederohmigen Kopfhörern. Zusätzlich konnten auch die nichtlinearen Verzerrungen noch weiter reduziert werden.



Dieser besonders verzerrungsarme, diskret aufgebaute Kopfhörerverstärker liefert eine Leistung von max.
2x 1600 mW, je nach Impedanz. Es werden THD+N-Werte
von bis zu -116 dB bzw. 0,0002% bei 1 kHz und 2x 1100 mW Ausgangsleistung an 2x 100 Ω Last erreicht !

Der Phasengang des MTX beträgt zwischen 20 Hz...20 kHz
absolut 1,5°, relativ (zwischen den Kanälen) 0,1° !



Die Ausgänge können auch 600Ω-Lasten mit hohen Signalpegeln bei extrem geringen Verzerrungen aussteuern.



Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen nur noch geringen Einfluss auf die Signale.




Die Intensität der LEDs in der Front ist intern stufenlos einstellbar.







Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router PAS-8 oder AMS-2 DAR).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!



Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos und ermöglichen so eine exzellente Langzeitstabilität.



Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").



8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, links minus rechts, Mute Speaker).



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden ·  exzellente Audioqualität





Der aktuelle MTX-Monitor.V3b-4.3.1 hat die frühere Option "M2" jetzt serienmäßig integriert. Diese kann intern zu- oder abgeschaltet werden. Der asymmetrische Monitorausgang ist bei Aktivierung dieser Funktion "M2" zum symmetrischen Ausgang zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Bei abgeschalteter Funktion "M2" werden diese beiden Ausgänge alternativ umgeschaltet.



Technische Daten bei Verstärkung 0 dB (Auszug) :


THD bei +6 dBu/1 kHz:                      < 0,00005 % (< -126 dB)
THD+N bei +6 dBu/1 kHz (BW22kHz): ≤ 0,00048 % (-106,5 dB)

max. Eingangspegel:                                           + 24,0 dBu
max. Ausgangspegel bei Verstärkung > 0dB:         + 24,5 dBu

Dynamik:                                                             ≥ 125 dB

Frequenzgang 0,25 Hz...1,4 MHz :                              ± 3 dB

Frequenzgang 10 Hz...22 kHz                            <  ± 0,01 dB

Phasengang absolut:                           20 Hz...22 kHz  < 1,5°

Phasengang relativ L <> R:                 20 Hz...22 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :                  > 120 dB





Der MTX-Monitor wird mit 19-Zoll-Fronten in den Farben weiß,
schwarz oder silberfarben (Alu natur) geliefert,
Versionen in "HiFi-Breite" sind mit schwarzer oder silberfarbener (Alu-natur) Front lieferbar.


Gehäusefarbe: schwarz oder weiß möglich (unabhängig von Front)

Die Version MTX-Monitor.V3b-4.3.1 TV wird  in weißer Farbgebung (RAL7035) und nur mit 19"-Front  hergestellt.
Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3b-4.3.1
TVs).



Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).





Als "MTX-MONITOR.V3b-4.3.1 TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

* alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt








Option Fernbedienung  MTX-Remote.V3a u. V3a/SE


Änderungen gegenüber der Vorgängerversion:

Die aktuelle Fernbedienung wurde mit einem größeren  Volumenregler ausgerüstet.


Die Kabelanschlussbuchse ist weiter nach innen versetzt. Dadurch reduzieren sich Auswirkungen auf die Buchse bei seitlichem Zug am Fernbedienungskabel.


Das aktuelle MTX-Remote schaltet sich beim Einschalten des MTX automatisch "aktiv". Ebenso beim Anstecken an den MTX-Monitor während des laufenden Betriebes.



Kompatibel mit allen MTX-Modellen seit 1999 mit Ausnahme der MTX-TV-Versionen !



Fernbedienung für alle MTX-Versionen außer MTX-TV-Varianten.
Für MTX-TV-Varianten Fernbedienung MTX-Remote.V3a TV wählen.





MTX-Remote V3a













Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).



Spezialversion V3a/SE in dunklem Gehäuse und schwarz eloxiertem Bedienpanel. LEDs rot/grün oder weiß. Schwarzes schlankes Remotekabel mit nur Ø 3 mm.



Für alle MTX-Versionen außer MTX-TV-Varianten lieferbar,

optional gegen Aufpreis










MTX-Monitor.V3b-4 Front (Ausschnitt) 140kB



MTX-Monitor.V3b-4 Rückseite 105kB



MTX-Monitor.V3b-2 Innenansicht 855kB



          MTX-Monitor.V3b-4.3.1 Info   641kB

          MTX-Monitor.V3b-4.2.1 Information 408kB

          MTX-Monitor.V3b-4.2.1 Informazioni 758kB

           MTX-Monitor.V3b-1 Informacja  211kB



          MTX-Monitor.V3b-4.3.1 Handbuch  7675kB

          MTX-Monitor.V3b-4.2.1 Manual  6702kB

           MTX.V3b-1 Podręcznik uźytkownika 1407kB



           MTX-Monitor.V3b-4.2.1 techn. Daten 90 kB

          MTX-Monitor.V3b-4.2.1 techn. data 56kB

           MTX.V3b-1 Parametry techniczne  121kB



          MTX-Monitor.V3b-4.2.1 THD-Messung 190kB

          MTX.V3b-1 Typ. wydruki pomiaroẃ  275kB



  TESTBERICHTE   MTX-MONITOR :

      TEST MTX.V3b-4.2.1 "Studiomagazin" 2017

      TEST MTX.V3b-4.2.1 "Studiomagazin" 2017

      TEST MTX.V3b-1 "Estrada i Studio" 2012 496kB

      TEST MTX.V3b-1 "Estrada i Studio" 2012  902kB

      TEST  MTX.V3b "HIFI-STATEMENT" 2010  1,7MB

      TEST  MTX.V3a "FAIRAUDIO"  5/2008   440kB

      TEST MTX.V3a "Professional Audio" 2008  960kB

      TEST MTX.V3a "HiFi & Records" 4/2007  110kB

      TEST MTX.V2 "Hörerlebnis"  51/2005  411kB

      TEST MTX.V2 "Studio-Magazin" 1/2005  727kB

     TEST "HiFi & Records" 2/2003    148kB

     TEST "HiFi & Records" 2/2003    150kB



"Mit dem MTX-Monitor geht Thomas Funk an die Grenzen
 des in der Analogtechnik heute Machbaren."
"Wer im Besitz eines MTX-Monitors ist, braucht sich um die Anschaffung eines Kopfhörerverstärkers in Mastering-Grade-Qualität keine Gedanken mehr zu machen."

"Studiomagazin" Januar 2017


..."denn wir haben es hier mit Geräten (MTX-Monitor.V3b) zu tun,
die sich in ihrer Klasse und Qualität mit den besten messen können
oder diese sogar überbieten."

aus  "ESTRADA I STUDIO" 4/2012


..."eine ganz dicke Empfehlung für diejenigen, die eine hoch
 flexible und neutrale Schaltzentrale für ihre Anlage suchen."

Reinhold Martin in "HIFI-STATEMENT" 10/2010


..."als unbestechliche Monitoring-Einheit setzt er
messtechnisch und klanglich Maßstäbe.
"

aus "Audio Professionell" 1/2008


Jeder Musikhörer, der unverfälschte Wiedergabe dessen
wünscht, was auf seinen Schallplatten und CDs gespeichert ist,
findet mit dem Funk MTX-Monitor den Partner fürs Leben.

Winfried Dunkel in "Hörerlebnis" 51/2005



MTX-Monitor typ. THD-Werte bei +6 dBu Signalpegel gemessen
von 20 Hz..10 kHz über sym. Ein- und Ausgänge und Verstärkung 0 dB



Kopfhörerverstärker MTX-Monitor.V3B-4.2.1  FFT  1 kHz
   2x 450 mW an 300 Ω (THD+N -117 dB !)

alle Harmonischen unter -130 dB !!





Kopfhörerverstärker MTX-Monitor.V3B-4.2.1  FFT  1 kHz
   2x 1000 mW an 70 Ω (THD+N -114 dB !)

alle Harmonischen unter -125 dB !!







  MTX MONITOR.V3b-4.3.5



Nicht mehr lieferbar !
Wird seit 1.10.2020 durch MTX-Monitor.V3b-4.3.6 ersetzt

MTX-MONITOR.V3b-4.3.5
MTX-MONITOR.V3b-4.3.5 TV

MONITOR-CONTROLLER STEREO
(High-End-Vorverstärker)


Der Abhörverstärker MTX MONITOR.V3b-4.3.5 ist ein aktiver Präzisions-Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.

Verbesserungen MTX.V3B-4.3.5 gegenüber
Vorgänger MTX.V3b-4.3.4

1. ESD-Schutz für Ein- und Ausgänge inkl. Kopfhörerausgang

2. stärkere Ladekondensatoren für Netzteil (8-fache Kapazität)

3. höhere Stromlieferfähigkeit des Netzteils

4. Kopfhörerverstärker 20..40 % höhere Leistung für Kopfhörer ≤ 47 Ω


Der MTX-Monitor.V3b-4.3.5 entspricht in den Möglichkeiten
und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und V3b-1/2/3 und ist daher kompatibel zu diesen Vorgängerversionen. Für zukünftige Optionen ist die neue Version mit einer Sub-D-Buchse neben der Netzbuchse ausgestattet.



Diese neueste V3b-4.3.5-Version unterscheidet sich zum Vorgänger hauptsächlich durch einen noch leistungsfähigeren Kopfhörerverstärker. Die Signalqualität ist den meisten externen Kopfhörerverstärkern ebenbürtig oder überlegen. Die Stromlieferfähigkeit wurde weiter erhöht und damit auch die Leistungsabgabe vor allem bei niederohmigen Kopfhörern. Zusätzlich konnten auch die nichtlinearen Verzerrungen noch weiter reduziert werden.



Dieser besonders verzerrungsarme, diskret aufgebaute Kopfhörerverstärker liefert eine Leistung von max.
2x 2000 mW, je nach Impedanz. Es werden THD+N-Werte
von bis zu -116 dB bzw. 0,0002% bei 1 kHz und 2x 1100 mW Ausgangsleistung an 2x 100 Ω Last erreicht !

Der Phasengang des MTX beträgt zwischen 20 Hz...20 kHz
absolut 1,5°, relativ (zwischen den Kanälen) 0,1° !



Die Ausgänge können auch 600Ω-Lasten mit hohen Signalpegeln bei extrem geringen Verzerrungen aussteuern.



Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen nur noch geringen Einfluss auf die Signale.




Die Intensität der LEDs in der Front ist intern stufenlos einstellbar.







Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router PAS-8 oder AMS-2 DAR).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!



Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos und ermöglichen so eine exzellente Langzeitstabilität.



Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").



8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, links minus rechts, Mute Speaker).



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden ·  exzellente Audioqualität





Der aktuelle MTX-Monitor.V3b-4.3.5 hat die frühere Option "M2" jetzt serienmäßig integriert. Diese kann intern zu- oder abgeschaltet werden. Der asymmetrische Monitorausgang ist bei Aktivierung dieser Funktion "M2" zum symmetrischen Ausgang zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Bei abgeschalteter Funktion "M2" werden diese beiden Ausgänge alternativ umgeschaltet.



Technische Daten bei Verstärkung 0 dB (Auszug) :


THD bei +6 dBu/1 kHz:                      < 0,00005 % (< -126 dB)
THD+N bei +6 dBu/1 kHz (BW22kHz): ≤ 0,00046 % (-106,8dB)

max. Eingangspegel:                                           + 24,5 dBu
max. Ausgangspegel bei Verstärkung > 0dB:         + 24,5 dBu

Dynamik:                                                             ≥ 125 dB

Frequenzgang 0,25 Hz...1,4 MHz :                              ± 3 dB

Frequenzgang 10 Hz...22 kHz                            <  ± 0,01 dB

Phasengang absolut:                           20 Hz...22 kHz  < 1,5°

Phasengang relativ L <> R:                 20 Hz...22 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :                  > 120 dB





Der MTX-Monitor wird mit 19-Zoll-Fronten in den Farben weiß,
schwarz oder silberfarben (Alu natur) geliefert,
Versionen in "HiFi-Breite" sind mit schwarzer oder silberfarbener (Alu-natur) Front lieferbar.


Gehäusefarbe: schwarz oder weiß möglich (unabhängig von Front)

Die Version MTX-Monitor.V3b-4.3.5 TV wird  in weißer Farbgebung (RAL7035) und nur mit 19"-Front  hergestellt.
Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3b-4.3.5
TVs).



Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).





Als "MTX-MONITOR.V3b-4.3.5 TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

* alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt








Option Fernbedienung  MTX-Remote V4 u. V4B


Änderungen gegenüber der Vorgängerversion:

Die aktuelle Fernbedienung wurde mit einem größeren  Volumenregler ausgerüstet.


Die Kabelanschlussbuchse ist weiter nach innen versetzt. Dadurch reduzieren sich Auswirkungen auf die Buchse bei seitlichem Zug am Fernbedienungskabel.


Das aktuelle MTX-Remote schaltet sich beim Einschalten des MTX automatisch "aktiv". Ebenso beim Anstecken an den MTX-Monitor während des laufenden Betriebes.



Kompatibel mit allen MTX-Modellen seit 1999 mit Ausnahme der MTX-TV-Versionen !



Fernbedienung für alle MTX-Versionen außer MTX-TV-Varianten.
Für MTX-TV-Varianten Fernbedienung MTX-Remote V4 TV wählen.





MTX-Remote V4













Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).



Spezialversion V4B in dunklem Gehäuse und schwarz eloxiertem Bedienpanel. LEDs rot/grün oder weiß. Schwarzes schlankes Remotekabel mit nur Ø 3 mm.



Für alle MTX-Versionen außer MTX-TV-Varianten lieferbar,

optional gegen Aufpreis



Update auf MTX-Monitor Version V3b-4


Ab sofort ist ein audiotechnisches Update älterer MTX-Modelle auf die Version MTX-Monitor.V3b-4 möglich. Mit diesem Update sind die techn. Daten denen der MTX-Monitor.V3b-4-Version vergleichbar. Ein kompletter Neuabgleich ihres Gerätes ist darin ebenfalls enthalten. Für die Version MTX-Monitor.V1 (Baujahr 1999 + 2000) ist das Update nicht mehr möglich.













MTX-Monitor.V3b-4 Front (Ausschnitt) 140kB



MTX-Monitor.V3b-4 Rückseite 105kB



MTX-Monitor.V3b-2 Innenansicht 855kB



          MTX-Monitor.V3b-4.3.5 Info   1840kB

          MTX-Monitor.V3b-4.2.1 Information 408kB

          MTX-Monitor.V3b-4.2.1 Informazioni 758kB

           MTX-Monitor.V3b-1 Informacja  211kB



          MTX-Monitor.V3b-4.3.5 Handbuch  4400kB

          MTX-Monitor.V3b-4.2.1 Manual  6702kB

           MTX.V3b-1 Podręcznik uźytkownika 1407kB



           MTX-Monitor.V3b-4.2.1 techn. Daten 90 kB

          MTX-Monitor.V3b-4.2.1 techn. data 56kB

           MTX.V3b-1 Parametry techniczne  121kB



          MTX-Monitor.V3b-4.2.1 THD-Messung 190kB

          MTX.V3b-1 Typ. wydruki pomiaroẃ  275kB



  TESTBERICHTE   MTX-MONITOR :

      TEST MTX.V3b-4.3.4 "M. Kuchenbecker" 2020

      TEST MTX.V3b-4.2.1 "Studiomagazin" 2017

      TEST MTX.V3b-4.2.1 "Studiomagazin" 2017

      TEST MTX.V3b-1 "Estrada i Studio" 2012 496kB

      TEST MTX.V3b-1 "Estrada i Studio" 2012  902kB

      TEST  MTX.V3b "HIFI-STATEMENT" 2010  1,7MB

      TEST  MTX.V3a "FAIRAUDIO"  5/2008   440kB

      TEST MTX.V3a "Professional Audio" 2008  960kB

      TEST MTX.V3a "HiFi & Records" 4/2007  110kB

      TEST MTX.V2 "Hörerlebnis"  51/2005  411kB

      TEST MTX.V2 "Studio-Magazin" 1/2005  727kB

     TEST "HiFi & Records" 2/2003    148kB

     TEST "HiFi & Records" 2/2003    150kB



"Mit dem MTX-Monitor geht Thomas Funk an die Grenzen
 des in der Analogtechnik heute Machbaren."
"Wer im Besitz eines MTX-Monitors ist, braucht sich um die Anschaffung eines Kopfhörerverstärkers in Mastering-Grade-Qualität keine Gedanken mehr zu machen."

"Studiomagazin" Januar 2017


..."denn wir haben es hier mit Geräten (MTX-Monitor.V3b) zu tun,
die sich in ihrer Klasse und Qualität mit den besten messen können
oder diese sogar überbieten."

aus  "ESTRADA I STUDIO" 4/2012


..."eine ganz dicke Empfehlung für diejenigen, die eine hoch
 flexible und neutrale Schaltzentrale für ihre Anlage suchen."

Reinhold Martin in "HIFI-STATEMENT" 10/2010


..."als unbestechliche Monitoring-Einheit setzt er
messtechnisch und klanglich Maßstäbe.
"

aus "Audio Professionell" 1/2008


Jeder Musikhörer, der unverfälschte Wiedergabe dessen
wünscht, was auf seinen Schallplatten und CDs gespeichert ist,
findet mit dem Funk MTX-Monitor den Partner fürs Leben.

Winfried Dunkel in "Hörerlebnis" 51/2005



MTX-Monitor typ. THD-Werte bei +6 dBu Signalpegel gemessen
von 20 Hz..10 kHz über sym. Ein- und Ausgänge und Verstärkung 0 dB



Kopfhörerverstärker MTX-Monitor.V3B-4.2.1  FFT  1 kHz
   2x 450 mW an 300 Ω (THD+N -117 dB !)

alle Harmonischen unter -130 dB !!





Kopfhörerverstärker MTX-Monitor.V3B-4.2.1  FFT  1 kHz
   2x 1000 mW an 70 Ω (THD+N -114 dB !)

alle Harmonischen unter -125 dB !!







  MTX MONITOR.V3b-4.3.6



Nicht mehr lieferbar !
Wird seit 17.06.2021 durch MTX-Monitor.V3b-4.3.7 ersetzt

MTX-MONITOR.V3b-4.3.6
MTX-MONITOR.V3b-4.3.6 TV

MONITOR-CONTROLLER STEREO
(High-End-Vorverstärker)


Der Abhörverstärker MTX MONITOR.V3b-4.3.6 ist ein aktiver Präzisions-Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.

Verbesserungen MTX.V3B-4.3.6 gegenüber
Vorgänger MTX.V3b-4.3.5 :

1. weiter optimierter ESD-Schutz für Ein- und Ausgänge inkl. Kopfhörerausgang

2. 45% höhere Stromlieferfähigkeit des Netzteils

3. Kopfhörerverstärker 20..40 % höhere Leistung für Kopfhörer ≤ 47 Ω. Jetzt max. 2x 2800 mW bei 32 Ohm Kopfhörerlast

4. Kontaktstellen für Steckverbinder Kopfhörer verdoppelt wegen höherer Stromlieferfähigkeit

5. Elektronische Mutedämpfung links/rechts (Stummschaltung) von 112 dB auf über 120 dB optimiert

6. Stromlieferfähigkeit der sym. Monitor-Ausgänge
um 65 % erhöht

7. Störunterdrückung für Netzstörungen um über 10 dB verbessert durch Einsatz von 30W-Ringkerntransformator (Toroidy)




Der MTX-Monitor.V3b-4.3.6 entspricht in den Möglichkeiten
und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und V3b-1/2/3 und ist daher kompatibel zu diesen Vorgängerversionen. Für zukünftige Optionen ist die neue Version mit einer Sub-D-Buchse neben der Netzbuchse ausgestattet.



Diese neueste V3b-4.3.6-Version unterscheidet sich zum Vorgänger hauptsächlich durch einen noch leistungsfähigeren Kopfhörerverstärker. Die Signalqualität ist den meisten externen Kopfhörerverstärkern ebenbürtig oder überlegen. Die Stromlieferfähigkeit wurde weiter erhöht und damit auch die Leistungsabgabe vor allem bei niederohmigen Kopfhörern. Zusätzlich konnten auch die nichtlinearen Verzerrungen noch weiter reduziert werden.



Dieser besonders verzerrungsarme, diskret aufgebaute Kopfhörerverstärker liefert eine Leistung von max.
2x 2800 mW, je nach Impedanz. Es werden THD+N-Werte
von bis zu -116 dB bzw. 0,0002% bei 1 kHz und 2x 1100 mW Ausgangsleistung an 2x 100 Ω Last erreicht !

Der Phasengang des MTX beträgt zwischen 20 Hz...20 kHz
absolut 1,5°, relativ (zwischen den Kanälen) 0,1° !



Die Ausgänge können auch 600Ω-Lasten mit hohen Signalpegeln bei extrem geringen Verzerrungen aussteuern.



Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen nur noch geringen Einfluss auf die Signale.




Die Intensität der LEDs in der Front ist intern stufenlos einstellbar.







Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router PAS-8 oder AMS-2 DAR).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!



Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos und ermöglichen so eine exzellente Langzeitstabilität.



Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").



8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, links minus rechts, Mute Speaker).



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden ·  exzellente Audioqualität





Der aktuelle MTX-Monitor.V3b-4.3.6 hat die frühere Option "M2" jetzt serienmäßig integriert. Diese kann intern zu- oder abgeschaltet werden. Der asymmetrische Monitorausgang ist bei Aktivierung dieser Funktion "M2" zum symmetrischen Ausgang zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Bei abgeschalteter Funktion "M2" werden diese beiden Ausgänge alternativ umgeschaltet.



Technische Daten bei Verstärkung 0 dB (Auszug) :


THD bei +6 dBu/1 kHz:                      < 0,00005 % (< -126 dB)
THD+N bei +6 dBu/1 kHz (BW22kHz): ≤ 0,00046 % (-106,8dB)

max. Eingangspegel:                                           + 24,5 dBu
max. Ausgangspegel:                                          + 24,5 dBu

Dynamik:                                                             ≥ 125 dB

Frequenzgang 0,25 Hz...1,4 MHz :                              ± 3 dB

Frequenzgang 10 Hz...22 kHz                            <  ± 0,01 dB

Phasengang absolut:                           20 Hz...22 kHz  < 1,5°

Phasengang relativ L <> R:                 20 Hz...22 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :                  > 120 dB





Der MTX-Monitor wird mit 19-Zoll-Fronten in den Farben weiß,
schwarz oder silberfarben (Alu natur) geliefert,
Versionen in "HiFi-Breite" sind mit schwarzer oder silberfarbener (Alu-natur) Front lieferbar.


Gehäusefarbe: schwarz oder weiß möglich (unabhängig von Front)

Die Version MTX-Monitor.V3b-4.3.6 TV wird  in weißer Farbgebung (RAL7035) und nur mit 19"-Front  hergestellt.
Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3b-4.3.6
TVs).



Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 6 Zeichen).





Als "MTX-MONITOR.V3b-4.3.6 TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

* alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt








Option Fernbedienung  MTX-Remote V4 u. V4B


Änderungen gegenüber der Vorgängerversion:

Die aktuelle Fernbedienung wurde mit einem größeren  Volumenregler ausgerüstet.


Die Kabelanschlussbuchse ist weiter nach innen versetzt. Dadurch reduzieren sich Auswirkungen auf die Buchse bei seitlichem Zug am Fernbedienungskabel.


Das aktuelle MTX-Remote schaltet sich beim Einschalten des MTX automatisch "aktiv". Ebenso beim Anstecken an den MTX-Monitor während des laufenden Betriebes.



Kompatibel mit allen MTX-Modellen seit 1999 mit Ausnahme der MTX-TV-Versionen !



Fernbedienung für alle MTX-Versionen außer MTX-TV-Varianten.
Für MTX-TV-Varianten Fernbedienung MTX-Remote V4 TV wählen.





MTX-Remote V4













Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).



Spezialversion V4B in dunklem Gehäuse und schwarz eloxiertem Bedienpanel. LEDs rot/grün oder weiß. Schwarzes schlankes Remotekabel mit nur Ø 3 mm.



Für alle MTX-Versionen außer MTX-TV-Varianten lieferbar,

optional gegen Aufpreis



Update auf MTX-Monitor Version V3b-4


Es ist ein audiotechnisches Update älterer MTX-Modelle auf die Version MTX-Monitor.V3b-4 möglich. Mit diesem Update sind die techn. Daten denen der MTX-Monitor.V3b-4-Version vergleichbar. Ein kompletter Neuabgleich ihres Gerätes ist darin ebenfalls enthalten. Für die Version MTX-Monitor.V1 (Baujahr 1999 + 2000) ist das Update nicht mehr möglich.













MTX-Monitor.V3b-4 Front (Ausschnitt) 140kB



MTX-Monitor.V3b-4 Rückseite 105kB



MTX-Monitor.V3b-4.3.6 Innenansicht 550kB



          MTX-Monitor.V3b-4.3.6 Info   1,8MB

          MTX-Monitor.V3b-4.2.1 Information 408kB

          MTX-Monitor.V3b-4.2.1 Informazioni 758kB

           MTX-Monitor.V3b-1 Informacja  211kB



          MTX-Monitor.V3b-4.3.6 Handbuch  11,4Mb

          MTX-Monitor.V3b-4.2.1 Manual  6,7MB

           MTX.V3b-1 Podręcznik uźytkownika 1,4MB



           MTX-Monitor.V3b-4.3.6 techn. Daten 60 kB

          MTX-Monitor.V3b-4.2.1 techn. data 56kB

           MTX.V3b-1 Parametry techniczne  121kB



          MTX-Monitor.V3b-4.2.1 THD-Messung 190kB

          MTX.V3b-1 Typ. wydruki pomiaroẃ  275kB



  TESTBERICHTE   MTX-MONITOR :

      TEST MTX.V3b-4.3.4 "M. Kuchenbecker" 2020

      TEST MTX.V3b-4.2.1 "Studiomagazin" 2017

      TEST MTX.V3b-4.2.1 "Studiomagazin" 2017

      TEST MTX.V3b-1 "Estrada i Studio" 2012 496kB

      TEST MTX.V3b-1 "Estrada i Studio" 2012  902kB

      TEST  MTX.V3b "HIFI-STATEMENT" 2010  1,7MB

      TEST  MTX.V3a "FAIRAUDIO"  5/2008   440kB

      TEST MTX.V3a "Professional Audio" 2008  960kB

      TEST MTX.V3a "HiFi & Records" 4/2007  110kB

      TEST MTX.V2 "Hörerlebnis"  51/2005  411kB

      TEST MTX.V2 "Studio-Magazin" 1/2005  727kB

     TEST "HiFi & Records" 2/2003    148kB

     TEST "HiFi & Records" 2/2003    150kB



"Mit dem MTX-Monitor geht Thomas Funk an die Grenzen
 des in der Analogtechnik heute Machbaren."
"Wer im Besitz eines MTX-Monitors ist, braucht sich um die Anschaffung eines Kopfhörerverstärkers in Mastering-Grade-Qualität keine Gedanken mehr zu machen."

"Studiomagazin" Januar 2017


..."denn wir haben es hier mit Geräten (MTX-Monitor.V3b) zu tun,
die sich in ihrer Klasse und Qualität mit den besten messen können
oder diese sogar überbieten."

aus  "ESTRADA I STUDIO" 4/2012


..."eine ganz dicke Empfehlung für diejenigen, die eine hoch
 flexible und neutrale Schaltzentrale für ihre Anlage suchen."

Reinhold Martin in "HIFI-STATEMENT" 10/2010


..."als unbestechliche Monitoring-Einheit setzt er
messtechnisch und klanglich Maßstäbe.
"

aus "Audio Professionell" 1/2008


Jeder Musikhörer, der unverfälschte Wiedergabe dessen
wünscht, was auf seinen Schallplatten und CDs gespeichert ist,
findet mit dem Funk MTX-Monitor den Partner fürs Leben.

Winfried Dunkel in "Hörerlebnis" 51/2005



MTX-Monitor typ. THD-Werte bei +6 dBu Signalpegel gemessen
von 20 Hz..10 kHz über sym. Ein- und Ausgänge und Verstärkung 0 dB



Kopfhörerverstärker MTX-Monitor.V3B-4.2.1  FFT  1 kHz
   2x 450 mW an 300 Ω (THD+N -117 dB !)

alle Harmonischen unter -130 dB !!





Kopfhörerverstärker MTX-Monitor.V3B-4.2.1  FFT  1 kHz
   2x 1000 mW an 70 Ω (THD+N -114 dB !)

alle Harmonischen unter -125 dB !!







  MTX MONITOR.V3b-4.3.7



Nicht mehr lieferbar !
Wird seit 17.04.2023 durch MTX-Monitor.V3b-4.3.8 ersetzt


MTX-MONITOR.V3b-4.3.7
MTX-MONITOR.V3b-4.3.7 TV

MONITOR-CONTROLLER STEREO
(High-End-Vorverstärker)


Der Abhörverstärker MTX MONITOR.V3b-4.3.7 ist ein aktiver Präzisions-Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.

Verbesserungen MTX.V3B-4.3.7 gegenüber
Vorgänger MTX.V3b-4.3.6 :

1. weiter verstärkter ESD-Schutz für alle Ausgänge inkl. Kopfhörerausgang

2. Kopfhörerverstärker 10..80 % höhere Leistung je nach Impedanz für Kopfhörer ≤ 50 Ω. Jetzt max. 2x 3750 mW an 16 Ohm Kopfhörerimpedanz


Der MTX-Monitor.V3b-4.3.7 entspricht in den Möglichkeiten
und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und V3b-1/2/3 und ist daher kompatibel zu diesen Vorgängerversionen. Für zukünftige Optionen ist die neue Version mit einer Sub-D-Buchse neben der Netzbuchse ausgestattet.



Diese neueste V3b-4.3.7-Version unterscheidet sich zum Vorgänger hauptsächlich durch einen noch leistungsfähigeren Kopfhörerverstärker. Die Signalqualität ist den meisten externen Kopfhörerverstärkern ebenbürtig oder überlegen. Die Stromlieferfähigkeit wurde weiter erhöht und damit auch die Leistungsabgabe vor allem bei niederohmigen Kopfhörern.



Dieser besonders verzerrungsarme, diskret aufgebaute Kopfhörerverstärker liefert eine Leistung von max.
2x 3500 mW, je nach Impedanz. Es werden THD+N-Werte
von bis zu -115 dB bzw. 0,00018 % bei 1 kHz und 2x 2300 mW Ausgangsleistung an 2x 47 Ω Last erreicht !

Der Phasengang des MTX beträgt zwischen 20 Hz...20 kHz
absolut 1,5°, relativ (zwischen den Kanälen) 0,1° !



Die Ausgänge können auch 600Ω-Lasten mit hohen Signalpegeln
bei extrem geringen Verzerrungen aussteuern.



Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen nur noch geringen Einfluss auf die Signale.





Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router PAS-8 oder AMS-2 DAR).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!



Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos und ermöglichen so eine exzellente Langzeitstabilität.



Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").



8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, links minus rechts, Mute Speaker).



Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.


Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden ·  exzellente Audioqualität




Die Intensität der LEDs in der Front ist intern stufenlos einstellbar.



Der aktuelle MTX-Monitor.V3b-4.3.7 hat die frühere Option "M2" jetzt serienmäßig integriert. Diese kann intern zu- oder abgeschaltet werden. Der asymmetrische Monitorausgang ist bei Aktivierung dieser Funktion "M2" zum symmetrischen Ausgang zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Bei abgeschalteter Funktion "M2" werden diese beiden Ausgänge alternativ umgeschaltet.



Technische Daten bei Verstärkung 0 dB (Auszug) :


THD bei +6 dBu/1 kHz:                    < 0,00005 % (< -126 dB)
THD+N bei +6 dBu/1 kHz (BW22kHz):  ≤ 0,00046 % (-106,8dB)

max. Eingangspegel:                                           + 24,5 dBu
max. Ausgangspegel:                                          + 24,5 dBu

Dynamik:                                                             ≥ 125 dB

Frequenzgang 0,25 Hz...1,4 MHz :                              ± 3 dB

Frequenzgang 10 Hz...22 kHz                            <  ± 0,01 dB

Phasengang absolut:                           20 Hz...22 kHz  < 1,5°

Phasengang relativ L <> R:                 20 Hz...22 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :                  > 120 dB





Der MTX-Monitor wird mit 19-Zoll-Fronten in den Farben weiß,
schwarz oder silberfarben (Alu natur) geliefert. Versionen in "HiFi-Breite" sind mit schwarzer oder silberfarbener (Alu-natur) Front lieferbar.


Gehäusefarbe: schwarz oder weiß möglich (unabhängig von Front)

Die Version MTX-Monitor.V3b-4.3.7 TV wird  in weißer Farbgebung (RAL7035) und nur mit 19"-Front  hergestellt.
Sonderversionen optional auch mit schwarzer Front lieferbar (MTX-Monitor.V3b-4.3.7
TVs).



Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 6 Zeichen).





Als "MTX-MONITOR.V3b-4.3.7 TV" mit folgenden geänderten Abhörfunktionen lieferbar (Aufpreis):

* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo

* alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt








Option Fernbedienung  MTX-Remote V4 u. V4B


Änderungen gegenüber der Vorgängerversion:

Die aktuelle Fernbedienung wurde mit einem größeren  Volumenregler ausgerüstet.


Die Kabelanschlussbuchse ist weiter nach innen versetzt. Dadurch reduzieren sich Auswirkungen auf die Buchse bei seitlichem Zug am Fernbedienungskabel.


Das aktuelle MTX-Remote schaltet sich beim Einschalten des MTX automatisch "aktiv". Ebenso beim Anstecken an den MTX-Monitor während des laufenden Betriebes.



Kompatibel mit allen MTX-Modellen seit 1999 mit Ausnahme der MTX-TV-Versionen !



Fernbedienung für alle MTX-Versionen außer MTX-TV-Varianten.
Für MTX-TV-Varianten Fernbedienung MTX-Remote V4 TV wählen.





MTX-Remote V4   z.Zt. nicht lieferbar !













Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).



Spezialversion V4B in dunklem Gehäuse und schwarz eloxiertem Bedienpanel. LEDs rot/grün oder weiß. Schwarzes schlankes Remotekabel mit nur Ø 3 mm.


Neu
ist die Version MTX-Remote V4B-ADJ die zusärtlich gestattet die Helligkeit der LEDs stufenlos von außen zu bestimmen. Dies kann mit Hilfe eines kleinen Schraubendrehers von der Rückseite aus eingestellt werden.





Update auf MTX-Monitor Version V3b-4


Es ist ein audiotechnisches Update älterer MTX-Modelle auf die Version MTX-Monitor.V3b-4 möglich. Mit diesem Update sind die techn. Daten denen der MTX-Monitor.V3b-4-Version vergleichbar. Ein kompletter Neuabgleich ihres Gerätes ist darin ebenfalls enthalten. Für die Version MTX-Monitor.V1 (Baujahr 1999 + 2000) ist das Update nicht mehr möglich.













MTX-Monitor.V3b-4 Front (Ausschnitt) 140kB



MTX-Monitor.V3b-4 Rückseite 105kB



MTX-Monitor.V3b-4.3.6 Innenansicht 550kB



          MTX-Monitor.V3b-4.3.7 Info   450kB

          MTX-Monitor.V3b-4.2.1 Information 408kB

          MTX-Monitor.V3b-4.2.1 Informazioni 758kB

           MTX-Monitor.V3b-1 Informacja  211kB



          MTX-Monitor.V3b-4.3.7 Handbuch  4,5Mb

          MTX-Monitor.V3b-4.2.1 Manual  6,7MB

           MTX.V3b-1 Podręcznik uźytkownika 1,4MB



           MTX-Monitor.V3b-4.3.6 techn. Daten 60 kB

          MTX-Monitor.V3b-4.2.1 techn. data 56kB

           MTX.V3b-1 Parametry techniczne  121kB



          MTX-Monitor.V3b-4.2.1 THD-Messung 190kB

          MTX.V3b-1 Typ. wydruki pomiaroẃ  275kB



  TESTBERICHTE   MTX-MONITOR :

      TEST MTX.V3b-4.3.4 "M. Kuchenbecker" 2020

      TEST MTX.V3b-4.2.1 "Studiomagazin" 2017

      TEST MTX.V3b-4.2.1 "Studiomagazin" 2017

      TEST MTX.V3b-1 "Estrada i Studio" 2012 496kB

      TEST MTX.V3b-1 "Estrada i Studio" 2012  902kB

      TEST  MTX.V3b "HIFI-STATEMENT" 2010  1,7MB

      TEST  MTX.V3a "FAIRAUDIO"  5/2008   440kB

      TEST MTX.V3a "Professional Audio" 2008  960kB

      TEST MTX.V3a "HiFi & Records" 4/2007  110kB

      TEST MTX.V2 "Hörerlebnis"  51/2005  411kB

      TEST MTX.V2 "Studio-Magazin" 1/2005  727kB

     TEST "HiFi & Records" 2/2003    148kB

     TEST "HiFi & Records" 2/2003    150kB



"Funks MTX-Monitor ist Perfektion pur und auch
für HighEnder eine echte Delikatesse, die
zudem trotz ihrer enormen Güte, ja Weltklasse,
 den Geldbeutel schont."

aus "STEREO" 2021 Heft 11

*Mit dem MTX-Monitor geht Thomas Funk an die Grenzen
 des in der Analogtechnik heute Machbaren."
"Wer im Besitz eines MTX-Monitors ist, braucht sich um die Anschaffung eines Kopfhörerverstärkers in Mastering-Grade-Qualität keine Gedanken mehr zu machen."

"Studiomagazin" Januar 2017


..."denn wir haben es hier mit Geräten (MTX-Monitor.V3b) zu tun,
die sich in ihrer Klasse und Qualität mit den besten messen können
oder diese sogar überbieten."

aus  "ESTRADA I STUDIO" 4/2012


..."eine ganz dicke Empfehlung für diejenigen, die eine hoch
 flexible und neutrale Schaltzentrale für ihre Anlage suchen."

Reinhold Martin in "HIFI-STATEMENT" 10/2010


..."als unbestechliche Monitoring-Einheit setzt er
messtechnisch und klanglich Maßstäbe.
"

aus "Audio Professionell" 1/2008


Jeder Musikhörer, der unverfälschte Wiedergabe dessen
wünscht, was auf seinen Schallplatten und CDs gespeichert ist,
findet mit dem Funk MTX-Monitor den Partner fürs Leben.

Winfried Dunkel in "Hörerlebnis" 51/2005



MTX-Monitor typ. THD-Werte bei +6 dBu Signalpegel gemessen
von 20 Hz..10 kHz über sym. Ein- und Ausgänge und Verstärkung 0 dB



Kopfhörerverstärker MTX-Monitor.V3B-4.2.1  FFT  1 kHz
   2x 450 mW an 300 Ω (THD+N -117 dB !)

alle Harmonischen unter -130 dB !!





Kopfhörerverstärker MTX-Monitor.V3B-4.2.1  FFT  1 kHz
   2x 1000 mW an 70 Ω (THD+N -114 dB !)

alle Harmonischen unter -125 dB !!







   AMS-2



Nicht mehr lieferbar !
Wird durch AMS-2c ersetzt

STEREO-ABHÖRSYSTEM

MONITOR-CONTROLLER



professionelles Referenz-Abhörsystem für höchste Ansprüche

Das Audio-Monitorsystem AMS-2 ist ein professioneller Vorverstärker für höchste Ansprüche an Tonqualität und Bedienungskomfort.

Es dient zum Abhören, Verteilen, Überspielen und Über- wachen von digitalen und analogen Signalquellen im Tonstudio, Videostudio, digitalen Schnittplätzen und des Mischpult-Mix-Ausgangs.

Das AMS-2 ist das ideale Bindeglied um analoge und digitale Audiogeräte und die zugehörige Peripherie miteinander zu verschalten. Das AMS-2 wird in vielen Rundfunk/ Fernsehanstalten im In- und Ausland sowie im Masteringbereich eingesetzt.

Die im Monitorsystem angewandte "Ultralinear- Schaltungstechnik" garantiert außergewöhnliche Klangneutralität.

Durch Einsatz des AMS-2 als Mastering-Controler an digitalen Schnittplätzen muss auf komfortables Abhören und Überspielen nicht länger verzichtet werden. Das AMS-2 kann auch als Ersatz bzw. Erweiterung vorhandener Mischpult-Abhörrouter genutzt werden.

Das Bedienteil kann bis zu 20 Meter vom Hauptgerät entfernt sein. Eine Tischeinbauversion ist ebenfalls lieferbar (Fernbedienungsfrontplatte liegt plan auf dem Tisch auf).

Das Monitorsystem wird vollständig digital gesteuert. Eingangsanwahl, Balanceregelung und Lautstärkeregelung arbeiten kontaktlos. Dadurch wird eine hohe Genauigkeit und Zuverlässigkeit erreicht (typ. Pegeldifferenzen zwischen links und rechts über das gesamte AMS-2 betragen inkl. Lautstärkeregelung 0.05 dB oder weniger). Die Reproduzierbarkeit einmal eingestellter Monitorpegel wird durch rastende Steuerpotis gewährleistet.
Das Hauptgerät kann auf Wunsch von zwei verschiedenen Arbeitsplätzen alternativ gesteuert werden.

Abhöranwahl analog
: Kern des AMS-2 sind zwei sym. 8(16)-Kanal-Stereo-Router (Monitor- und Record-Router). Mit dem MONITOR-ROUTER wird das gewünschte Abhörsignal ausgewählt. Mehrere Analogeingänge können auch gleichzeitig angewählt werden (Summenbildung möglich).

Überspielanwahl analog: mit dem RECORD-ROUTER kann unabhängig von der Abhöranwahl ein Signal als Überspiel- quelle ausgewählt werden. Dieses Signal erscheint am RECORD-OUT und ermöglicht analoge Kopien auch ohne Steckfeld.

Messausgänge analog: ein symmetrischer Stereo- Messausgang und ein zusätzlicher Mono-Ausgang gestatten die Messung der gerade abgehörten Signalquelle vor der Bearbeitung im Monitorsystem (z.B. für Peakmeter, Stereo-Sichtgeräte, Spektrumanalyzer). Eine +20dB-Funktion zur Empfindlichkeitserhöhung ist per Tastendruck für die Messausgänge zu- schaltbar.

Abhörfunktionen : -20 dB Kopfhörer, -20 dB Lautsprecher,
+10 dB, Mute links, Mute rechts, Mute Summe, Mute nur Lautsprecher, Mono, L - R, Seitentausch, Phasentausch, Balance +/- 6 dB in 1dB-Stufen

Digitalanwahl : als Besonderheit (AMS-2 DAR oder PAS-8 Option 1HE) bietet das Monitorsystem die Möglichkeit aus 8 digitalen Audioquellen (AES/ EBU) ein Signal auszuwählen und unbearbeitet an zwei Ausgängen für ext. Digital-Analog-Wandler zum Abhören und für Messzwecke zur Verfügung zu stellen. Unabhängig davon kann der aktive Router ein weiteres Signal aus den 8 digitalen Eingängen auswählen (z.B. als digitales Überspielsignal). Auch dieses Signal steht dann an zwei galvanisch getrennten Ausgängen zur Verfügung.

In Verbindung mit einem externen DA-Wandler kann direkt zwischen analogen und digitalen Signalquellen per Tasten- druck umgeschaltet und verglichen werden. Je nach Konfiguration können auch direkt Kopien von digitalen Signalen auf analoge Geräte gezogen werden. Alternativ kann auch der digitale Abhörrouter PAS-8 verwendet werden. Dieses Gerät besitzt zusätzlich einen digitalen Einschleifweg und ist auch unabhängig vom AMS-2 einsetzbar.
Weitere Informationen auch unter "
digitale Signalumschalter"

Das AMS-2 hat serienmäßig Steuereingänge für ext. Dim- und Mute-Funktionen. Diese Eingänge gestatten das automatische Dimmen oder Muten (Pegelabsenken oder Stummschalten) z.B. durch eine externe Kommandoanlage.

Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).








Tischfernbedienung



Einbaufernbedienung  Rückseite



AMS-2/8-8 INFO   400kb

AMS-2/8-8 MANUAL   2.300kb

AMS-2/16-0 MANUAL   1.400kB

AMS-2 TECHN. DATEN   220kb



Test  "Audio Professional"   350kb

Test  "Production Partner"   130kb

Test  "Cut"   250kb



Front Hauptgerät


AMS-2 R

Rückseite Hauptgerät AMS-2/8-0



ZUR PREISLISTE


AMS-2 DAR

digitaler AES/EBU Abhörrouter AMS-2 DAR



digitaler AES/EBU Abhörrouter PAS-8

PAS-8 INFO   640kb



  SMX




Nicht mehr lieferbar !
Wird durch SMX-V2 ersetzt

SURROUND-ROUTER

oder SURROUNDSIGNAL-VERTEILER


6-Kanal-Router für max. 7 Quellen

Stereo-Router für max. 21 Quellen


Der SMX ist ein universeller Signalquellenumschalter für max. 6 (7) analoge Surround- oder Stereo-Quellen in symmetrischer Schaltungstechnik mit außergewöhnlicher  Signalverarbeitungsqualität.

Wie die AMX-Serie gehört auch der SMX, von der Signalreinheit her gesehen, zu den neutralsten und präzisesten Routern auf dem Markt, mit unvergleichlichen sonischen Eigenschaften und techn. Daten dicht an den Grenzen des heute machbaren.

Ein Insert zum Einschleifen externer analoger Bearbeitungsgeräte ist ebenfalls vorhanden. Über diese Funktion ist auch eine Kaskadierung mehrerer SMX möglich.

Der SMX kann, je nach Konfiguration, auch als Ausgangssignalumschalter eingesetzt werden. Eine vereinfachte Blockschaltung, nur einkanalig dargestellt, ist als PDF-Datei zugänglich. Bitte anklicken >>>>>>>>>



der SMX bietet :

Surroundquellenerweiterung um bis zu 6 Signalquellen

Stereosignale auswählen (bis zu 21 Stereoquellen!)

Stereosignale verteilen (auf bis zu 21 Stereoempfänger)

Stereo- und  Surroundsignale  wiedergeben

Umschaltung von 4-Kanal-Signalen auf Surroundboxen

6-Kanal-Signale auf bis zu 7 Empfänger alternativ verteilen

Symmetrierung unsymmetrischer Signale

Asymmetrierung von symmetrischen Signalen

vollsymm.  separate Fein-Pegelkorrektur 6-kanalig

Impedanzwandlung von hoch- auf niederohmig

symmetrische Einschleiffunktion 6-kanalig

Mute – Funktion für jeden einzelnen Kanal

Passiv- und Aktivausgänge parallel

kann vom zukünftigen Multichannel-Pegelsteller V-8 ferngesteuert werden



Der SMX eignet sich auch als vollsymmetrischer Anpassverstärker mit bis zu 6 unabhängigen Audiosignalen.
Das optimale Umsetzen von unsymmetrischer Consumer- auf professionelle symmetrische Technik oder umgekehrt wird ermöglicht.

Das Gerät hat aktive und passive Ausgänge. Bei den passiven Ausgängen ist
keine Verstärkerelektronik im Signalweg.

Jeder Kanal kann im Pegel separat im Bereich von +/- 6dB über ein Rastpoti verändert werden (siehe Pegel-Feinregler).  Mute-Funktionen für jeden Kanal sind ebenfalls verfügbar.

Die Beschriftung der Eingangstasten durch Einlegeschilder nach Kundenwunsch ist möglich (max. 5 Zeichen).



SMX

 FRONT


Pegel-Feinregler 57kB



Quellenanwahl- und Mute-Taster 74kB



SMX als Eingangs-Router konfiguriert 24kB

SMX als Ausgangs-Router konfiguriert 24kB



Rückwand

Anschlussseite vergrößert 67kB



 SMX-Kurzinfo  220kB

SMX MANUAL  1MB

SMX Blockschaltbild 180kB

SMX  technische Daten 160kB

SMX Ausgangsrauschen 28kB

ZUR PREISLISTE









< ZUR Startseite

 FUNK TONSTUDIOTECHNIK · GERMANY · 10318 BERLIN ·Blockdammweg 39-59  Tor 2

 Tel. 0049 (0) 30 6115123   FAX: 0049 (0) 30 6123449

 E-Mail Verkauf / Kundendienst: Funk@Funk-Tonstudiotechnik.de
