Lichtleiterkabel TT |
|
| |
Toslink-Toslink
für SPDIF-Signale
Das Toslink-Lichtleiterkabel eignet sich für die Übertragung digitaler Stereosignale
an Consumer-Schnittstellen.
Durch die optische Übertragung werden
"Brummschleifen" bei der Verkabelung mit Sicherheit vermieden. Störungen nach
außen oder Beeinflussung durch fremde elektrische oder magnetische Felder sind mit diesem
Kabel nicht möglich. Das Kabel ist daher für Überspielzwecke bei nicht zu großen
Leitungslängen bestens geeignet.
Das Lichtleiterkabel ist in Längen von 0,3m bis 10m
erhältlich.
Standardlänge: 1.0 m
Andere Längen können kurzfristig angefertigt werden.
min. Biegeradius
50 mm
Leitungsdurchmesser: 2,5 mm
|
ZUR PREISLISTE
|
| |
Lichtleiterkabel TK |
|
| |
Toslink-Klinke
3,5 mm
für SPDIF-Signale
Das Toslink-Lichtleiterkabel eignet sich für die Übertragung digitaler Stereosignale
an Consumer-Schnittstellen vor allem bei tragbaren MiniDisc- und
DAT-Recordern, die das Digital-Signal über einen optischen
3,5mm-Klinkenstecker empfangen oder senden.
Durch die optische Übertragung werden
"Brummschleifen" bei der Verkabelung mit Sicherheit vermieden. Störungen nach
außen oder Beeinflussung durch fremde elektrische oder magnetische Felder sind mit diesem
Kabel nicht möglich. Das Kabel ist daher für Überspielzwecke bestens geeignet.
Kabellänge: 1,0 m
min. Biegeradius 50 mm
Leitungsdurchmesser: 2,5 mm
|
ZUR PREISLISTE
|
| |
Lichtleiterkabel KK |
|
| |
Klinke-Klinke
3,5 mm
für SPDIF-Signale
Das Lichtleiterkabel eignet sich für die Übertragung digitaler Stereosignale
an Consumer-Schnittstellen vor allem zwischen tragbaren MiniDisc- und
DAT-Recordern, die das Digital-Signal über einen optischen
3,5mm-Klinkenstecker empfangen oder senden.
Durch die optische Übertragung werden
"Brummschleifen" bei der Verkabelung mit Sicherheit vermieden. Störungen nach
außen oder Beeinflussung durch fremde elektrische oder magnetische Felder sind mit diesem
Kabel nicht möglich. Das Kabel ist daher für Überspielzwecke bestens geeignet.
Kabellänge: 1,0 m
min. Biegeradius 50 mm
Leitungsdurchmesser: 2,5 mm
|
ZUR PREISLISTE |
| |
D-59m |
|
| |
SPDIF-Koaxialkabel
Cinch - Cinch
Das SPDIF-Kabel eignet sich für die Übertragung digitaler
Audiosignale an
Consumer-Schnittstellen mit Cinch-Buchsen.
Das verlustarme, flexible Kabel besitzt einen
Wellenwiderstand von 75 Ohm und vermeidet dadurch weitgehend störende Reflektionen.
Das Kabel ist eine besonders leichte und preiswerte Ausführung mit
dünner Mantelisolierung. Es passt an alle Cinch-Buchsen üblicher
Audiogeräte.
Für dieses Kabel verwenden wir
stabile
Vollmetall-Cinchstecker mit einem 4-fach geschlitzten Massering für eine
sichere Masseverbindung
zwischen Buchse und Kabelschirm. Die Cinchstecker sind besonders kurz
gehalten, um die Hebelwirkung an der Buchse über das Kabel
gering zu halten. Um
Übergangswiderstände zu minimieren und Oxydation zu vermeiden sind die
Cinch-Stecker an Kontakten und Gehäuse vergoldet. Das Kabel ist in Längen von 0,3m bis 20m erhältlich.
Dieses Kabel eignet sich durch die geringe kapazitive Belastung
der Signalquelle auch für analoge Audioverbindungen !
Wellenwiderstand
: 75
Ω
typ.
Kapazität/m :
55 pF !
Dämpfung b. 100 MHz : 0,11 dB/m
Mantelfarbe
:
schwarz
Leitungsdurchmesser : 5,1 mm
Durchmesser Stecker : 11 mm
eff. Steckerlänge : 42 mm
|
ZUR PREISLISTE |
| |
ADL-75.V3 |
|
| |
SPDIF-Koaxialkabel
Cinch - Cinch
Das
ADL-75.V3-Kabel eignet sich für die verlustarme Übertragung digitaler
Audiosignale an Consumer-Schnittstellen mit Cinch-Buchsen. Dieses Kabel hat ebenfalls einen Vollkupferleiter und besitzt
ein besonders verlustarmes
Dielektrikum
! Das durchschnittlich flexible Kabel ist mechanisch stabil aufgebaut
und der Außenmantel besteht aus schwarzem Geflecht.
Für dieses
Kabel verwenden wir hochwertige, mechanisch sehr stabile
Vollmetall-Cinchstecker mit einem 4-fach geschlitzten, geringfügig
elastischen Massering. Neben einem festen Halt garantiert dies auch eine
exzellente Masseverbindung zwischen Buchse und Kabelschirm. Die Cinchstecker
sind besonders kurz gehalten um die Hebelwirkung an der Buchse
über das Kabel weiter zu reduzieren. Um Übergangswiderstände zu minimieren
und Oxydation zu vermeiden sind die Cinchstecker an den Kontakten vergoldet.
Die Stecker besitzen PTFE-Isolierung. Das Gehäuse ist matt silbern. Die
Zugentlastung ist als Spannzange ausgeführt.
Das Kabel
ist in Längen von 0,3...8,0 m erhältlich.
Standardlängen: 0.5, 0.75, 1.0, 1.5 und 2.0m
Wellenwiderstand : 75
Ω
typ. Kapazität/m : 52 pF !
Dämpfung b. 100 MHz : 0,08 dB/m
Mantelfarbe : schwarz
Leitungsdurchmesser : 7,4 mm
Durchmesser Stecker : 14 mm
eff. Steckerlänge : 32 mm
|
ZUR PREISLISTE |
| |
A-62 |
|
| |
Analog-Audiokabel
Cinch - Cinch
Nicht mehr lieferbar !
Wird durch B-62 bzw.
BS-2 ersetzt !
Gutes Audiokabel für
analoge Verbindungen bei hohen Ansprüchen an die Klangqualität.
Testredakteure und viele unserer Kunden bestätigen immer wieder die
besondere Transparenz dieses Kabels.
Das A62-Kabel eignet sich durch die geringe kapazitive Belastung der
Signalquelle hervorragend für hochwertigste analoge Audioverbindungen
zwischen unsymmetrischen analogen Audiogeräten. Dieses Kabel hat einen
massiven verkupferten Innenleiter und besitzt als Spezialität ein besonders
verlustarmes
Luftdielektrikum ! Wir
empfehlen dieses Kabel speziell für den preisbewussten "High-End"-Anwender.
Für dieses Kabel verwenden wir
hochwertige, mechanisch sehr stabile Vollmetall-Cinchstecker mit einem
kräftigen 8-fach geschlitzten Massering. Neben einem festen Halt garantiert
dies auch eine exzellente Masseverbindung zwischen Buchse und Kabelschirm.
Die Cinchstecker sind an den Kontakten vergoldet um Übergangswiderstände zu
minimieren und Oxydation zu vermeiden. Das Gehäuse ist schwarz verchromt.
Das Kabel hat keine "Laufrichtung" !
Das Kabel ist in Längen von 0,3m bis 3,0m als Mono-Kabel oder Stereo-Paar
erhältlich.
Standardlängen: 0.5, 0.75, 1.0, 1.5 und 2.0m
Auch einseitig mit XLR-Steckverbindern für asymmetrische Verbindungen im HiFi-Bereich
gegen Aufpreis lieferbar!
Achtung
! Dieses Kabel ist nicht
für digitale Audiosignale im SPDIF-Format geeignet ! typ.
Kapazität/m : 45 pF !
Mantelfarbe
: schwarz
Leitungsdurchmesser : 6,1 mm
Durchmesser Stecker : 14 mm
eff. Steckerlänge : 38 mm
|
Testbericht
aus "HiFi & Records 64kB"
...wie im Falle des LAP-1 hat Funk
mit diesem Kabel
voll ins Schwarze getroffen : ein klanglicher Knüller
zum Schnäppchenpreis...
Reinhold Martin in "HiFi & Records"
April 2004 |
| |
A-62.V2 |
|
| |
Analog-Audiokabel Cinch - Cinch
Das
A-62.V2 entspricht dem A-62 mit Ausnahme der Steckverbinder. Für
dieses Kabel verwenden wir mechanisch besonders fein ausgeführte
Vollmetall-Cinchstecker mit einem 4-fach geschlitzten, geringfügig
elastischen Massering. Neben einem festen Halt garantiert dies auch eine
gute Masseverbindung zwischen Buchse und Kabelschirm. Die Cinch-Stecker
sind schlanker und noch kürzer gehalten als beim
A-62, um die Hebelwirkung an der Buchse über das Kabel weiter zu
reduzieren. Die
Cinchstecker sind an den Kontakten vergoldet um Übergangswiderstände zu
minimieren und Oxydation zu vermeiden. Die Stecker
besitzen PTFE-Isolierung. Das Gehäuse ist matt silbern. Die Zugentlastung
ist als Spannzange ausgeführt.
Das Kabel hat keine
"Laufrichtung" !
Das
Kabel ist in Längen von 0,3 m bis 3,0 m als Mono-Kabel oder Stereo-Paar
erhältlich.
Standardlängen: 0.5, 0.75, 1.0, 1.5 und 2.0 m
Auch einseitig mit XLR-Steckverbindern für asymmetrische Verbindungen im HiFi-Bereich
gegen Aufpreis lieferbar!
Achtung
! Dieses Kabel ist nicht
für digitale Audiosignale im SPDIF-Format geeignet ! typ.
Kapazität/m : 45 pF !
Mantelfarbe
:
schwarz
Leitungsdurchmesser : 6,1 mm
Durchmesser Stecker : 12 mm
eff. Steckerlänge : 28 mm
|
A-62.V2
ZUR PREISLISTE |
| |
B-62 |
|
| |
Analog-Audiokabel Typ
Cinch - Cinch
Ausgezeichnetes Audiokabel für
analoge Verbindungen bei besonders hohen Ansprüchen an die Klangqualität.
DAS B-62 ist dem A-62 sehr ähnlich, ist aber mechanisch stabiler aufgebaut
und besitzt andere Cinch-Steckverbinder. Diese Stecker sorgen auch bei von
den üblichen Abmessungen her etwas abweichenden Durchmessern der
Gerätebuchsen für eine gute Kontaktgabe.
Das B62-Kabel eignet sich durch die geringe kapazitive Belastung der
Signalquelle hervorragend für hochwertigste analoge Audioverbindungen
zwischen unsymmetrischen analogen Audiogeräten. Dieses Kabel hat einen
massiven verkupferten Innenleiter und besitzt als Spezialität ein besonders
verlustarmes
Luftdielektrikum ! Wir
empfehlen dieses Kabel speziell für den "High-End"-Anwender. Das
B-62 gehört mit dem A-62 zu den verlustärmsten Kabeln überhaupt. Gegenüber
üblichen Audioleitungen stellt dieses B62-Kabel für das Audiosignal nur
etwa ein drittel der sonst üblichen Last dar. Es eignet sich daher
optimal für niederohmige Geräteausgänge sowie ganz besonders für kritische Signale von hochohmigeren Geräteausgängen
mit Ausgangsimpedanzen bis zu mehreren kΩ. Auch für Audiosignale
von Phono-Vorstufen leistet dieses Kabel hervorragende Dienste. Die
Flexibilität ist durchschnittlich. Ein Biegeradius von 10 cm sollte
eingehalten werden. Auch
für dieses Kabel verwenden wir hochwertige, mechanisch sehr stabile
Vollmetall-Cinchstecker mit einem
4-fach geschlitzten, geringfügig elastischen Massering. Neben
einem festen Halt garantiert dies auch eine exzellente Masseverbindung
zwischen Buchse und Kabelschirm. Die Cinchstecker sind noch kürzer
gehalten als beim A-62, um die Hebelwirkung an der Buchse über das Kabel
weiter zu reduzieren. Um
Übergangswiderstände zu minimieren und Oxydation zu vermeiden sind die
Cinchstecker an den Kontakten vergoldet. Die Stecker besitzen
PTFE-Isolierung. Das Gehäuse ist matt silbern. Die Zugentlastung ist
als konzentrische Spannzange ausgeführt.
Das Kabel hat keine
"Laufrichtung" ! Das Kabel ist in Längen von 0,3...8 m
als Mono-Kabel oder farbcodiertes Stereo-Paar erhältlich.
Standardlängen: 0.5, 0.75, 1.0, 1.5 und 2.0 m
Auch einseitig mit XLR-Steckverbindern für asymmetrische Verbindungen im HiFi-Bereich
gegen Aufpreis lieferbar!
Achtung
! Dieses Kabel ist nicht
für digitale Audiosignale im SPDIF-Format geeignet !
typ.
Kapazität/m : 42 pF !
Manteloberfläche : Geflecht
Mantelfarbe :
grau
Leitungsdurchmesser : 7,1 mm
Durchmesser Stecker : 14 mm
eff. Steckerlänge : 32 mm |

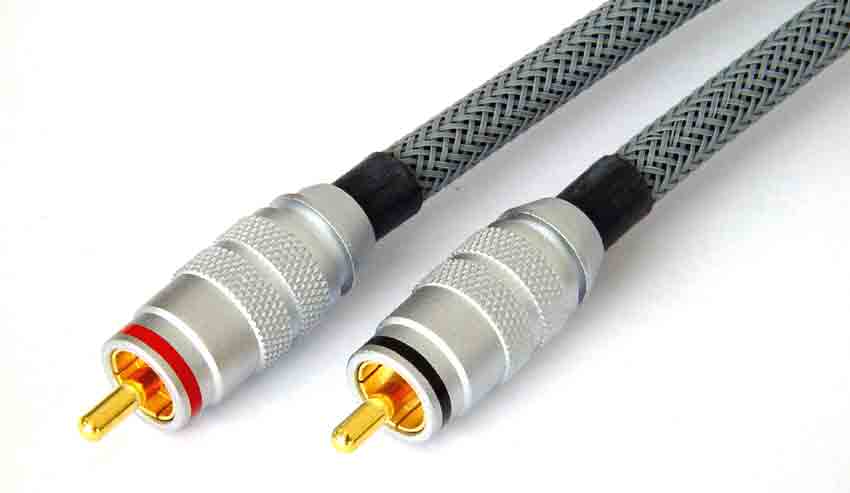

B-62 vergrössert
...es vermittelt den Inhalt der
Konserve so gut, dass man es als solches nicht bemerkt...
...gewiss würde ich dieses Kabel
guten Freunden empfehlen - die daraufhin vermutlich zufrieden die Musik genießen
können und sich diebisch über die gesparten Euros freuen würden..
Andreas Limbach aus "Hörerlebnis"
Heft 53.
ZUR PREISLISTE |
| |

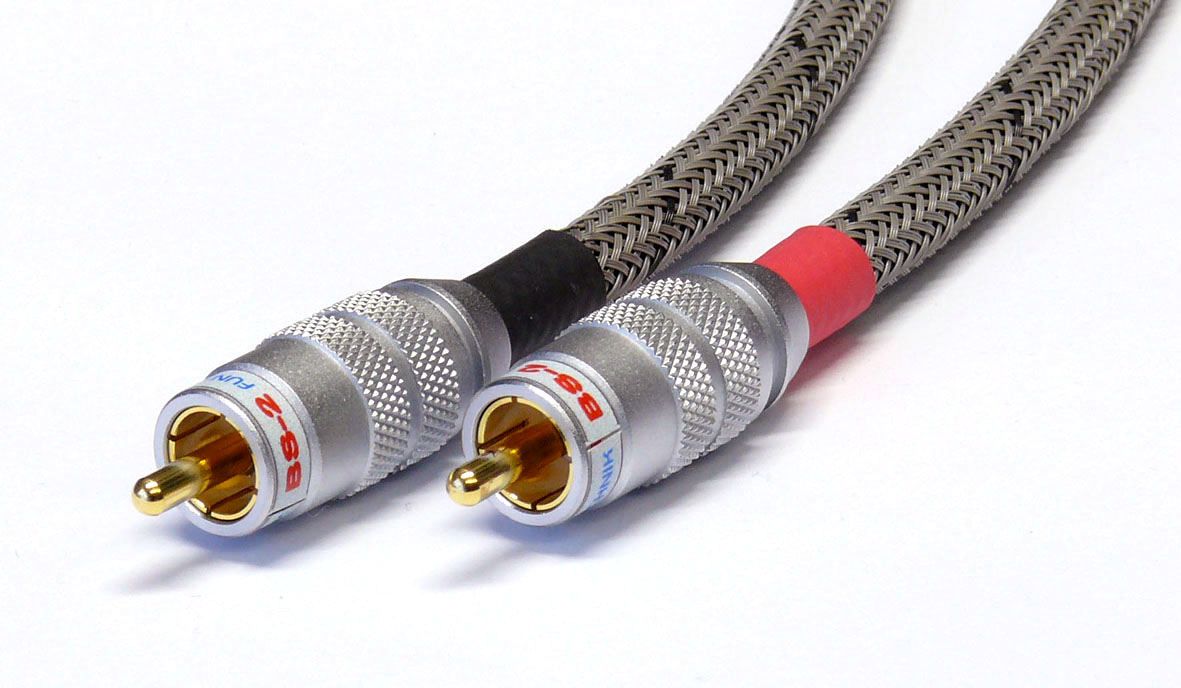

BS-2 |
|
| |
Analog-Audiokabel
Cinch - Cinch
Exzellentes Audiokabel.
Unser bestes für
analoge Verbindungen bei besonders hohen Ansprüchen an die Klangqualität.
Das BS-2 ist dem B-62 sehr ähnlich, unterscheidet sich
jedoch durch den doppelten (2-lagig), gegensinnig gewendelten Schirm aus versilbertem Kupfer
und Reinkupfer. Dies sorgt für einen wesentlich
geringeren Widerstand und daher geringerer Massepotential-Differenzen der
mit dem BS-2 angeschlossenen Geräte. Zusätzlich wird mit dem BS-2 eine
hervorragende
HF-Abschirmung erzielt.
Das BS-2-Kabel eignet sich durch die geringe kapazitive Belastung der
Signalquelle hervorragend für hochwertigste analoge Audioverbindungen
zwischen unsymmetrischen analogen Audiogeräten. Dieses Kabel besitzt als Spezialität ein besonders
verlustarmes
Luftdielektrikum ! Wir
empfehlen dieses Kabel speziell für den "High-End"-Anwender.
Das BS-2 gehört zu den verlustärmsten Kabeln überhaupt. Diesem Kabel
wird immer wieder eine hervorragende Klangneutralität bescheinigt. Gegenüber
üblichen Audioleitungen stellt dieses BS-2-Kabel für das Audiosignal nur
etwa ein drittel der sonst üblichen Last dar. Es eignet sich daher
optimal für niederohmige Geräteausgänge sowie ganz besonders für kritische
Signale von hochohmigeren Geräteausgängen mit Ausgangsimpedanzen bis zu
mehreren kΩ, wo übliche Kabel das Signal schon deutlich verfärben.
Für die empfindlichen
Verbindungen von MM- und MC-Tonabnehmern zu
Phono-Vorstufen
ist dieses Kabel optimal geeignet. Nur einseitig konfektionierte BS-2-Kabel
direkt zum Anlöten an die Tonarmleitungen sind ebenfalls lieferbar.
Die Flexibilität ist durch den 2-lagigen Schirmaufbau eher niedrig. Auch
für dieses Kabel verwenden wir hochwertige, mechanisch sehr stabile
Vollmetall-Cinchstecker mit einem
4-fach geschlitzten, geringfügig elastischen Massering. Neben einem festen
Halt garantiert dies auch eine exzellente Masseverbindung zwischen Buchse
und Kabelschirm. Alle Kontakte sind vergoldet. Die Stecker besitzen
PTFE-Isolierung.
Das Gehäuse ist matt silbern. Die Zugentlastung ist als konzentrische
Spannzange ausgeführt.
Das Kabel hat keine
"Laufrichtung" ! Das Kabel ist in Längen von 0,3...8 m
als farbcodiertes Stereo-Paar erhältlich (2 einzelne Leitungen).
Standardlängen: 0.3, 0.5, 0.75, 1.0, 1.25, 1.5, 2.0, 2.5, 3.0 und 4.0 m
Auch einseitig mit XLR-Steckverbindern als
BS-2F
bzw.
BS-2M
für Verbindungen von XLR- und Cinch-Ein/Ausgängen im HiFi-Bereich
gegen Aufpreis lieferbar!
Achtung
! Dieses Kabel ist nicht
für digitale Audiosignale im SPDIF-Format geeignet !
typ.
Kapazität/m : 42 pF !
Widerstand Innen : 130 mΩ/m
Widerstand Schirm : < 6 mΩ/m
Manteloberfläche : Geflecht
Mantelfarbe : grau/schwarz
Leitungsdurchmesser : 7,6 mm
Durchmesser Stecker : 14 mm
effektive Steckerlänge : 32 mm
min. Biegeradius :
100 mm
|
BS-2
BS-2-Ansicht 120kB
...gnadenlos neutral...
...misst sich gut und klingt
klasse...
Reinhold Martin in "HiFi &
Records" 2006
BS-2 INFO
110kB
BS-2 INFO english 46kB
Testbericht
aus "HiFi & Records" 120kB
Test "HiFi & Records" english 155kB
BS-2F XLR-female auf Cinch 35kB
BS-2M Cinch auf XLR-male 35kB
ZUR PREISLISTE |
| |
BS-2TT |
|
| |
NEU
Analog-Audiokabel
Cinch - Cinch für dickere Gerätebuchsen
Exzellentes Audiokabel.
Unser bestes für analoge Verbindungen bei besonders hohen Ansprüchen an
die Klangqualität. Wie BS-2
jedoch für etwas dicker ausgefallene Gerätebuchsen bei denen die Stecker
des BS-2 zu stramm auf den Buchsen sitzen. Das BS-2TT besitzt einen doppelten (2-lagig), gegensinnig gewendelten Schirm aus versilbertem Kupfer
und Reinkupfer. Dies sorgt für einen wesentlich
geringeren Widerstand und daher geringerer Massepotential-Differenzen der
mit dem BS-2 angeschlossenen Geräte. Zusätzlich wird mit dem BS-2 eine
hervorragende
HF-Abschirmung erzielt.
Das BS-2TT eignet sich durch die geringe kapazitive Belastung der
Signalquelle hervorragend für hochwertigste analoge Audioverbindungen
zwischen unsymmetrischen analogen Audiogeräten. Dieses Kabel besitzt als Spezialität ein besonders
verlustarmes
Luftdielektrikum ! Wir
empfehlen dieses Kabel speziell für den "High-End"-Anwender.
Das BS-2TT gehört zu den verlustärmsten Kabeln überhaupt. Diesem Kabel
wird immer wieder eine hervorragende Klangneutralität bescheinigt. Gegenüber
üblichen Audioleitungen stellt dieses BS-2TT-Kabel für das Audiosignal nur
etwa ein drittel der sonst üblichen Last dar. Es eignet sich daher
optimal für niederohmige Geräteausgänge sowie ganz besonders für kritische
Signale von hochohmigeren Geräteausgängen mit Ausgangsimpedanzen bis zu
mehreren kΩ, wo übliche Kabel das Signal schon deutlich verfärben.
Für die empfindlichen
Verbindungen von MM- und MC-Tonabnehmern zu
Phono-Vorstufen
ist dieses Kabel optimal geeignet. Nur einseitig konfektionierte BS-2-Kabel
direkt zum Anlöten an die Tonarmleitungen sind ebenfalls lieferbar.
Die Flexibilität ist durch den 2-lagigen Schirmaufbau eher niedrig. Auch
für dieses Kabel verwenden wir hochwertige, mechanisch sehr stabile
Vollmetall-Cinchstecker mit einem
8-fach geschlitzten, elastischen Massering. Neben einem festen
Halt garantiert dies auch eine exzellente Masseverbindung zwischen Buchse
und Kabelschirm. Alle Kontakte sind vergoldet. Die Stecker besitzen
PTFE-Isolierung.
Das Gehäuse ist hochglänzend schwarz verchromt.
Das Kabel hat keine
"Laufrichtung" ! Das Kabel ist in Längen von 0,3...8 m
als farbcodiertes Stereo-Paar erhältlich (2 einzelne Leitungen).
Standardlängen: 0.5, 0.75, 1.0, 1.25, 1.5 und 2.0 m
Auch einseitig mit XLR-Steckverbindern für asymmetrische Verbindungen im HiFi-Bereich
gegen Aufpreis lieferbar!
Achtung
! Dieses Kabel ist nicht
für digitale Audiosignale im SPDIF-Format geeignet !
typ.
Kapazität/m : 42 pF !
Widerstand Innen : 130 mΩ/m
Widerstand Schirm : 6 mΩ/m
Manteloberfläche : Geflecht
Mantelfarbe : grau/schwarz
Leitungsdurchmesser : 7,6 mm
Durchmesser Stecker : 14 mm
effektive Steckerlänge : 38 mm
min. Biegeradius :
100 mm
|
BS-2TT
BS-2TT INFO
110kB
Testbericht
aus "HiFi & Records" 120kB
Test "HiFi & Records" english 95kB
ZUR PREISLISTE |
| |
A-120 |
|
| |
Symmetrisches
XLR-Kabel
für
analoge Audio-Signale
Das A-120-Kabel eignet sich
hervorragend für die verlustarme Übertragung analoger symmetrischer
Audio-Signale.
Bestens geeignet für die Verkabelung symmetrischer MC-Systeme ! Das Kabel zeichnet sich nicht nur durch eine besonders geringe
Kapazität zwischen den Modulations-Adern und dem Schirm aus. Hervorragend
ist auch die gute Symmetrie beider Adern zum Schirm, wodurch eine gute
Störunterdrückung der nachfolgenden Verstärkereingänge vor allem auch
bei hohen Frequenzen unterstützt wird. Beides prädestiniert dieses Kabel für
hochwertige symmetrische analoge
Audio-Verbindungen. Gegenüber üblichen Audioleitungen stellt dieses
A-120-Kabel für das Audiosignal nur etwa die Hälfte der sonst üblichen Last
dar. Das
mechanisch besonders flexible Kabel mit massiven Vollkupfer-Innenleitern hat
einen geflochtenen Schirm aus Kupferlitze. Konfektioniert wird dieses Kabel
mit schwarzen Neutrik-XLR-Steckern mit vergoldeten Kontakten auf beiden Seiten.
Das Kabel ist
als Mono- oder farbcodiertes Stereokabel
(2 einzelne Leitungen) in Längen von 0,3 m bis 20 m erhältlich.
Standardlängen: 0.5, 0.75, 1.0, 1.25, 1.5, 2.0, 2.5, 3.0 und 4.0 m
Achtung
! Dieses Kabel ist nicht
für digitale Audiosignale im AES/EBU-Format geeignet !
typ.
Kapazität/Ader-Ader : 32 pF/m
typ.
Kapazität/Ader-Schirm : 61 pF/m
Erdunsymmetrie : typ. < 2 pF
Aderquerschnitt :
2x 0,24 mm²
Widerstand Innenleiter je m : < 0,09
Ω
Widerstand Schirm je m : < 0,015
Ω
Dämpfung bei 1 MHz je m : 0,017 dB
Mantelfarbe
: schwarz
Leitungsdurchmesser : 5,7 mm
eff. Steckerlänge :
72 mm
|
A-120
ZUR PREISLISTE
|
| |
B-120 |
|
| |
NEU
Symmetrisches
XLR-Kabel
für
analoge Audio-Signale
Das B-120-Kabel eignet sich
hervorragend für die verlustarme Übertragung analoger symmetrischer
Audio-Signale.
Bestens geeignet für die Verkabelung symmetrischer MC-Systeme !
Das B-120 entspricht elektrisch
dem A-120, ist aber mechanisch robuster aufgebaut. Der Außenmantel besteht
aus grauem Geflecht mit schwarzer Kennlinie. Das Kabel zeichnet sich nicht nur durch eine besonders geringe
Kapazität zwischen den Modulations-Adern und dem Schirm aus. Hervorragend
ist auch die gute Symmetrie beider Adern zum Schirm, wodurch eine gute
Störunterdrückung der nachfolgenden Verstärkereingänge vor allem auch
bei hohen Frequenzen unterstützt wird. Beides prädestiniert dieses Kabel für
hochwertige symmetrische analoge
Audio-Verbindungen. Gegenüber üblichen Audioleitungen stellt dieses
B-120-Kabel für das Audiosignal nur etwa die Hälfte der sonst üblichen Last
dar. Das
mechanisch besonders flexible Kabel mit massiven Vollkupfer-Innenleitern hat
einen geflochtenen Schirm aus Kupferlitze. Konfektioniert wird dieses Kabel
mit schwarzen Neutrik-XLR-Steckern mit vergoldeten Kontakten auf beiden Seiten.
Das Kabel ist
als Mono- oder farbcodiertes Stereokabel
(2 einzelne Leitungen) in Längen von 0,3 m bis 12 m erhältlich.
Standardlängen: 0.5, 0.75, 1.0, 1.25, 1.5, 2.0, 2.5, 3.0 und 4.0 m
Achtung
! Dieses Kabel ist nicht
für digitale Audiosignale im AES/EBU-Format geeignet !
typ.
Kapazität/Ader-Ader : 32 pF/m
typ.
Kapazität/Ader-Schirm : 61 pF/m
Erdunsymmetrie : typ. < 2 pF
Aderquerschnitt :
2x 0,24 mm²
Widerstand Innenleiter je m : < 0,09
Ω
Widerstand Schirm je m : < 0,015
Ω
Dämpfung bei 1 MHz je m : 0,017 dB
Mantelfarbe :
Geflecht grau
Leitungsdurchmesser :
7,0 mm
eff. Steckerlänge :
74 mm
min.
Biegeradius :
50 mm
|
B-120
B-120 INFO
190kB
ZUR PREISLISTE
|
| |
D-110 |
|
| |
Symmetrisches
XLR-Kabel
für
Digital-Audio-Signale
Das D110-Kabel eignet sich für die Übertragung digitaler
Audio-Signale im AES-EBU-Format.
Das verlustarme, flexible Kabel
mit Kupferlitzenkern besitzt einen
Wellenwiderstand von 110 Ohm und vermeidet dadurch weitgehend störende
Reflektionen. Das Kabel zeichnet sich nicht nur durch eine besonders geringe
Kapazität zwischen den Modulations-Adern und dem Schirm aus. Wichtig
ist auch die gute Symmetrie beider Adern zum Schirm, wodurch eine gute
Symmetrie vor allem auch bei hohen Frequenzen gewährleistet wird. Das Kabel hat einen
doppelten Schirm aus Kupfergeflecht und ALU-PES-Vlies.
Konfektioniert wird dieses Kabel mit Neutrik-XLR-Steckern auf beiden Seiten.
Das Kabel ist in Längen von 0,3 m bis 20 m erhältlich.
Wellenwiderstand
:
110
Ω
typ.
Kapazität/Ader-Schirm : 90 pF
typ.
Kapazität/Ader-Ader : 50 pF
Erdunsymmetrie :
< 3pF
Aderquerschnitt :
2x 0,34 mm²
Dämpfung b. 10 MHz :
< 0,06 dB/m
Mantelfarbe
: schwarz
Leitungsdurchmesser : 5,9 mm
eff. Steckerlänge :
72 mm
|
ZUR PREISLISTE
|
| |
DX-110 |
|
| |
NEU
hochwertiges
XLR-Kabel
für sym. digitale Audio-Signale
Das DX-110 eignet sich optimal für die Übertragung digitaler
Audio-Signale im AES-EBU-Format.
Das verlustarme, flexible
Kabel mit Kupferlitzenkern besitzt einen Wellenwiderstand von 110
Ω und
vermeidet dadurch weitgehend störende Reflektionen. Das Kabel zeichnet sich
nicht nur durch eine besonders geringe Kapazität zwischen den
Modulations-Adern und dem Schirm aus. Hervorragend ist auch die gute
Symmetrie beider Adern zum Schirm, wodurch eine gute Symmetrie vor allem
auch bei hohen Frequenzen gewährleistet wird. Das Kabelaufbau
besteht aus dem
doppelten Schirm aus Kupfergeflecht und ALU-PES-Vlies. Die robuste Außenlage
besteht aus schwarzem feinmaschigen Geflecht.
Konfektioniert wird dieses Kabel beidseitig mit schwarzen Neutrik-XLR-Steckverbindern.
Die Kontakte sind vergoldet. Das Kabel ist in Längen von 0,3 m bis 10,0 m erhältlich.
Wellenwiderstand
:
110
Ω
typ.
Kapazität/Ader-Schirm : 90 pF
typ.
Kapazität/Ader-Ader : 50 pF
Erdunsymmetrie :
< 3pF
Aderquerschnitt :
2x 0,34 mm²
Dämpfung b. 10 MHz :
< 0,06 dB/m
Mantelfarbe
Geflecht : schwarz
Leitungsdurchmesser :
7,0 mm
eff. Steckerlänge :
70 mm
|
DX-110
ZUR PREISLISTE
|
| |
URM |
|
| |
SPDIF-Koaxialkabel
75 Ohm Cinch - Cinch
Das SPDIF-Kabel eignet sich für die Übertragung digitaler
Audio-Signale an
Consumer-Schnittstellen mit Cinch-Buchsen.
Das verlustarme, flexible Kabel
mit Kupferlitzenkern besitzt einen
Wellenwiderstand von 75 Ohm und vermeidet dadurch weitgehend störende Reflektionen. Es
ist in den elektrischen Parametern dem Typ "RG59" sehr ähnlich, weißt
aber eine höhere Flexibilität auf.
Um
Übergangswiderstände zu minimieren und Oxydation zu vermeiden sind die
Cinchstecker
vergoldet. Das Kabel ist in Längen von 0,3m bis 20m erhältlich.
Dieses Kabel eignet sich durch die geringe kapazitive Belastung
der Signalquelle auch für analoge Audioverbindungen !
Wellenwiderstand
: 75 Ohm
typ.
Kapazität/m :
69 pF
Dämpfung b. 100 MHz : 0,15 dB/m
Mantelfarbe
:
schwarz
Leitungsdurchmesser : 5,9 mm
Durchmesser Stecker : 12,8 mm
eff. Steckerlänge :
35 mm
|
ZUR PREISLISTE
|
| |
URM |
|
| |
Koaxialkabel
BNC - Cinch
75 Ω
für SPDIF-Signale
Das flexible BNC-Cinch-Kabel eignet sich für die Übertragung digitaler Audio- und
Taktsignale (z.B. SDIF-2-Schnittstellen). Der Wellenwiderstand der Leitung beträgt 75
Ohm. Das Kabel eignet sich ebenfalls für Video- Anwendungen und ist auch mit BNC-Steckern
an beiden Enden lieferbar. Das Kabel ist in Längen von 0,3m bis 20m erhältlich.
Leitungsdurchmesser : 5,9 mm
Wellenwiderstand
: 75
Ω
typ.
Kapazität/m :
69 pF
Dämpfung b. 100 MHz : 0,15 dB/m
Mantelfarbe
:
schwarz
Leitungsdurchmesser : 5,9 mm
|
ZUR PREISLISTE
|
| |
DKS |
|
| |
Pegel-Anpassungskabel
analog
Das Pegel-Anpassungskabel
ermöglicht die elektrisch korrekte Anpassung eines zu hohen Ausgangspegels
eines Vorverstärkers bzw. einer beliebigen anderen analogen Signalquelle an
besonders empfindliche Endstufen-Eingänge bzw. Aktiv- Lautsprecher.
Diese Kabel sollten
eingefügt werden, wenn bei den höchsten gewünschten Lautstärken der
Volumenregler am Vorverstärker noch weit von der Maximalstellung entfernt
ist. 15 dB oder mehr
Abstand bis zum Endanschlag des Reglers sollten mit diesem Anpassungskabel
korrigiert werden.
Dabei wird das eventuelle
Grundrauschen inkl. Brummeinstreuungen je nach Dimensionierung ebenfalls
um das gleiche Maß wie das Audiosignal abgeschwächt. Das Audiosignal kann
dann am Volumenregler wieder erhöht werden. Dadurch kommt man in einen
Regelbereich mit besserer Auflösung des Volumenreglers da dieser in seinem
optimalen Bereich arbeiten kann und gleichzeitig wird
eine Vergrößerung der effektiven Dynamik erreicht. Daraus folgt eine
gleichmäßigere Volumenreglung sowie bessere Auflösung bei kleinen
Lautstärkern.
Pegel-Anpassungskabel
DKS-XLR
Das Pegelanpasskabel ist
auch in symmetrischer Ausführung und XLR-Steckverbindern erhältlich.
|
DKS-Pegelanpasssatz 63 kB
DKS-XLR-Pegelanpasssatz sym.85 kB
ZUR PREISLISTE
|
| |
MSF-FM1L |
|
| |
Mantelstromfilter
Das Mantelstromfilter
ermöglicht die elektrisch korrekte Auftrennung einer Brummschleife bei
Doppelerdung durch die Antennenzuleitung.
Diese Kabel sollten
eingefügt werden, wenn durch Entfernen des Antennenkabels an einem Receiver
eine vorher vorhandene Brummschleife beseitigt werden kann.
Das hochfrequente
Antennensignal wird nur minimal gedämpft weitergeleitet während
tiefere Frequenzen abgetrennt werden.
Techn. Daten:
Länge :
ca. 20cm
Frequenzbereich : 5-1000 MHz
Impedanz :
75 Ω
Dämpfung :
< 1,5 dB
Anschluss :
Antennenstecker/Kupplung
|
Info Mantelstromfilter MSF 33kB
ZUR PREISLISTE
|
| |
UAS |
|
| |
AES/EBU > SPDIF-Übertragerkabel
110 Ω
auf 75 Ω
Das AES/EBU > SPDIF-Übertragerkabel ermöglicht die elektrisch korrekte Anpassung
eines symmetrischen digitalen AES/EBU(AES-3)- Ausgangssignals (XLR-Stecker male) an einen
SPDIF-Eingang (Koax-Buchse), d.h. Anpassung eines professionellen Signals an das
Consumer-Format.
Durch die integrierten Bauteile und den schnellen Puls-Übertrager werden folgende Funktionen mit diesem Adapterkabel ermöglicht :
1. Anpassung des symmetrischen Signals an
asymmetrische Eingänge
2. galvanische Trennung von Eingang und Ausgang
(Beseitigung von Erdschleifen)
3. der Arbeitspegel wird auf 0,5V herunter transformiert
4. die Impedanz wird von 110
Ω auf 75
Ω umgesetzt
5. für alle Abtastfrequenzen von 25..96 kHz geeignet
Es werden keine Veränderungen der Audio- oder
Steuerdaten im Signal vorgenommen. Daher muss der anzuschließende koaxiale
SPDIF-Eingang auch das AES/EBU-Format verarbeiten können.
Mit diesen Adapterkabeln können zum Beispiel am DAS-Signalquellenumschalter bis zu 8
AES/EBU- Signale an den Eingängen verarbeitet werden. Die Geräte
Hucht SRC1 und
ICP1/2 können mit Hilfe dieses Adapters ebenfalls das professionelle AES/EBU-Format
empfangen.
Übersetzungsverhältnis : 6 : 1,
max. Eingangspegel : 10 Vpp.
Eingangsimpedanz : 110
Ω
Ausgangsimpedanz : 75
Ω
Kabeldurchmesser : 5,9 mm
Mantelfarbe
: schwarz
Das Kabel besitz
je eine XLR-Buchse (female Eingang) und einen Cinch-Stecker (male Ausgang) und ist in Längen von
0.5 m, 1.0 m, 2 m
und 3,5 m lieferbar. Steckerkontakte vergoldet
Das gleiche Kabel ist auf der
Ausgangsseite auch an Stelle eines Cinch- mit einem BNC-Stecker
lieferbar.
|
UAS AES/EBU-SPDIF-ÜBERTRAGERKABEL
105 kB
ZUR PREISLISTE |
| |
CASA |
|
| |
SPDIF > AES/EBU-Adapterkabel
75
Ω
auf 110
Ω
Das CASA-Adapterkabel ermöglicht die elektronische Anpassung
des Wellenwiderstandes eines digitalen asymmetrischen SPDIF-Signals (Koax-Buchse)
an einen symmetrischen AES/EBU(AES-3)- Eingang (XLR-Buchse) , d.h. Anpassung eines
Ausgangs im Consumer-Format an einen professionellen Eingang.
Dieses Adapterkabel ist das
Gegenstück zum UAS-Kabel.
Durch die integrierten Bauteile
werden folgende Funktionen mit diesem Adapterkabel ermöglicht
1. Anpassung des asymmetrischen Signals an
symmetrische Eingänge
2. die Impedanz des sym. Empfänger-Eingangs wird
von 110 Ohm auf 75 Ohm umgesetzt
3. für alle Abtastfrequenzen von 25..96 kHz geeignet
Es werden keine Veränderungen der Audio- oder
Steuerdaten im Signal vorgenommen. Daher muss der anzuschließende
symmetrische AES/EBU-Eingang auch das SPDIF-Format verarbeiten können.
Übersetzungsverhältnis :
1 : 1
max. Eingangspegel : 5 Vpp.
Kabeldurchmesser : 5,9 mm
Mantelfarbe
: schwarz
Das Kabel besitz
eingangsseitig einen Cinchstecker und auf der Gegenseite einen XLR-Stecker (male Ausgang) und ist in Längen von 0.5 m, 1.0 m, 2.0 m
und 3,5 m lieferbar.
BASA
SPDIF >
AES/EBU-Adapterkabel
75
Ω
auf 110
Ω
Gleiches Adapterkabel wie
CASA
aber auf der
Eingangsseite auch an Stelle eines Cinch- mit einem BNC-Stecker
lieferbar. Das Kabel hat dann die Bezeichnung
BASA.
|
CASA-Adapterkabel
BASA-Adapterkabel
ZUR PREISLISTE
|
| |
AS-75 |
|
| |
NEU
Abschluss-Stecker
Dieser Abschluss-Stecker
für Cinchbuchsen ermöglich den korrekten Abschluss nicht genutzter
Digital- Ein- und Ausgänge. Die Impedanz entspricht mit 75
Ω
der SPDIF-Norm.
Ebenso sorgt der
S-75-Stecker für den optimalen Abschluss hochohmiger Analog-Eingänge (nicht
für Analog-Ausgänge!). Hierdurch wird bei hochwertigen Vorverstärkern
ein nicht benutzter Eingang bei versehentlichem Anwählen vor
Brummeinstreuungen geschützt (z.B. für LAP-2 oder MTX-Monitor).
Techn. Daten:
Länge :
ca. 38 mm
Durchmesser :
11 mm
Impedanz :
75 Ω
Anschluss :
Cinch
|
Abschluss-Stecker Cinch 75 Ohm
ZUR PREISLISTE
|
| |
|
|
