CAS-2 |
|
| |
Nur noch wenige Geräte lieferbar !
Wird durch CAS-2.V3-Serie ersetzt
Signalumschalter/ Verteiler mit "Insert"
Signalumschalter und Verteiler für
digitale Audiosignale im SPDIF-Format (Konsumerformat).
Das Gerät ermöglicht das komfortable
Abhören von bis zu 8 angeschlossenen Geräten und unabhängig davon das
Überspielen
eines dieser Signale auf alle angeschlossenen Geräte.
Ähnliche Eigenschaften wie
"CAS" aber
mit 8 Eingängen
Ausgänge aller Versionen :
5 Recordausgänge : 3x koaxial, 2x
optisch
1 Monitorausgang : koaxial (dig. Abhörausgang
z.B. für externe D/A-Konverter)
1 dig. Einschleifpunkt koaxial send + return
Stromversorgung : 230V/50..60Hz.
Abtastfrequenzen : 28..96 kHz (optisch 28..48 kHz)
unterstützte Wortlänge: 16..24 Bit.
Abmessungen
Gehäuse : 200 x169 x42 mm
Gehäuseausführung : weiß, goldfarben oder
schwarz
|
CAS-2
Info 90kb
CAS-2
Manual 253kb
CAS-2
Blockschaltbild 35kb
Test
"Stereo" 85kb
ZUR PREISLISTE
|
| |
CAS-2.V3 |
|
| |
Signalumschalter/Verteiler
mit "Insert" und 192 kHz Samplingfrequenz Das Gerät ermöglicht das komfortable
Abhören von bis zu 8 digitalen Geräten und unabhängig davon das
Überspielen
eines dieser Signale auf alle angeschlossenen Geräte. Der CAS-2.V3
wird
mit verstärkter Front (4mm) und Rückwand (3mm) geliefert. Alle
Abtastraten zwischen 24..196 kHz werden auf den koaxialen Ein- und Ausgängen
unterstützt
(optisch 96 kHz ).
Lieferbare Varianten (Eingänge) : 4x optisch und 4x koaxial (Version a)
3x optisch und 5x koaxial (Version b)
2x optisch
und 6x koaxial (Version c)
Ausgänge aller Versionen :
5 Recordausgänge : 3x koaxial, 2x
optisch
1 Monitorausgang : koaxial (dig. Abhörausgang
z.B. für externe D/A-Konverter)
1 dig. Einschleifpunkt koaxial send + return
Stromversorgung : 230V/50..60Hz.
Abtastfrequenzen : 28..192 kHz (optisch 28..96 kHz)
unterstützte Wortlänge: 16..24 Bit.
Abmessungen
Gehäuse : 200 x172 x42 mm
Gehäuseausführung : weiß oder schwarz,
Frontplatten : weiß, schwarz, silbern, goldfarben, rot oder dunkelblau
Der CAS-2.V3
ist dem Design des LAP-2.V2 angeglichen !
|
CAS-2.V3
Info 120kB
Manual
CAS-2.V3 295kB
ZUR PREISLISTE
|
| |
CAS-2.V3/SE |
|
| |
NEU
Signalumschalter/Verteiler
mit "Insert" und 192 kHz Samplingfrequenz
wie CAS-2.V3 aber mit folgenden
Unterschieden:
1. noch kürzere Anstiegszeiten an
Cinch-Ausgängen
2. 192-kHz-Abtastrate für optische Eingangssignale
3. wesentlich verringerter Jitter über die optischen Ein- und Ausgänge
Das Gerät ermöglicht das komfortable
Abhören von bis zu 8 digitalen Geräten und unabhängig davon das
Überspielen
eines dieser Signale auf alle angeschlossenen Geräte. Der CAS-2.V3/SE
wird
mit verstärkter Front (4mm) und Rückwand (3mm) geliefert. Alle
Abtastraten zwischen 24..196 kHz werden auf den koaxialen Ein- und Ausgängen
unterstützt, optische Eingänge auch 192 kHz
Gehäuseausführung : weiß oder schwarz,
Frontplatten : weiß, schwarz, silbern, goldfarben, rot oder dunkelblau
eloxiert
Der CAS-2.V3/SE
ist dem Design des LAP-2.V2 angeglichen !
Abmessungen
Gehäuse : 200 x172 x42 mm
|

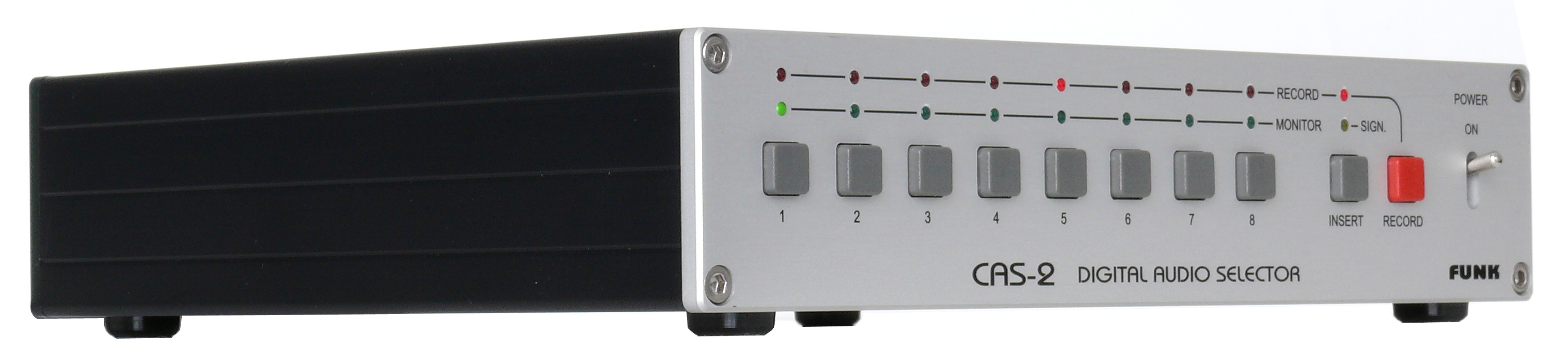

Front CAS-2.V3/SE

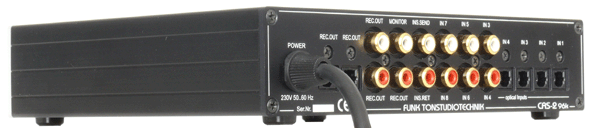

Anschlussseite CAS-2.V3/SE
Manual
CAS-2.V3/SE 266kB
CAS-2.V3/SE techn. Daten 21kB
CAS-2.V3/SE Jitter-Diagram 70kB
ZUR PREISLISTE
|
| |
DAS / DAS-SRC |
|
| |
Nur noch wenige Geräte lieferbar !
Vielseitiger
Signalumschalter/ Verteiler und Konverter für digitale
Audiosignale
Das Gerät ermöglicht das komfortable Abhören von bis zu
8(11) angeschlossenen
Geräten (mit externem D/A-Konverter) und unabhängig davon das Überspielen von bis zu
zwei verschiedenen Signalen gleichzeitig auf max.6 angeschlossene Geräte
(auf max. 9 Geräte, wenn auf Monitorausgang verzichtet wird).
Der DAS schaltet auf Wunsch direkt zwischen optischen, koaxialen und
XLR-Eingängen um.
Die Ausgangssignale stehen unabhängig von der Signalquelle gleichzeitig
optisch, koaxial und auf XLR-Buchse zur Verfügung, wodurch zusätzlich eine
Konvertierung beliebiger Audiosignale ermöglicht wird.
Über zwei Tasten
können unabhängig voneinander zwei dig. Einschleifpunkte aktiviert werden um externe Bearbeitungsgeräte in die
Überspiel- oder Abhörwege zu schalten (DAS).
DAS-SRC :
Der DAS-SRC ist an Stelle des "Insert
1" mit einem Formatkonverter von AES/EBU > SPDIF
bzw. SPDIF > AES/EBU sowie Abtastratenwandler mit wählbarer
Ausgangs-Taktfrequenz von 32.0, 44.1 und 48
kHz ausgerüstet.
Stromversorgung : 230V/50..60Hz.
Abtastfrequenzen : 28..96 kHz ( DAS-SRC bei zugeschaltetem
SRC-Prozessor : 32, 44.1 und 48 kHz).
Eingänge : 3 Opto-Eingänge, 6 Koaxial-Eingänge,
2 AES/EBU-Eingänge trafosymmetriert,
Ausgänge : 6 Recordausgänge (2x koax erdfrei,
2x optisch, 2x XLR trafosymmetriert ),
3 Monitorausgänge (dig. Abhörausgänge z.B. für
D/A-Konverter) 1x koaxial erdfrei, 1x optisch, 1x XLR trafosymmetriert,
2 dig.
Einschleifpunkte koaxial im DAS (send u. return)
|
DAS-SRC digitaler Signalumschalter/Konverter
DAS
Info 163kb
DAS
Manual 690kb
Test
"Production Partner" 230kb
Test
"Audio Professional" 140kb
Test
"Keys" 210kb
Test
"Stereo-Play" 250kb
ZUR PREISLISTE |
| |
PAS-8 |
|
| |
Professioneller Abhörrouter für digitale Audiosignale im
AES/EBU-Format.
Das Gerät ermöglicht das komfortable Abhören von bis zu 8
angeschlossenen Geräten (mit externem D/A-Konverter) und unabhängig davon das
Überspielen eines Signals gleichzeitig auf angeschlossene Geräte.
Auf Tastendruck kann
ein dig. Einschleifpunkt aktiviert werden um ein externes Bearbeitungsgerät in den
Überspiel- oder Abhörweg zu schalten.
Sämtliche Ein- und Ausgänge sind in XLR-Ausführung symmetrisch erdfrei ausgelegt.
Das Gerät ist bis auf den
"Insert" vom Monitorsystem "AMS-2" oder "MTX-Monitor"
steuerbar. Der PAS-8 akzeptiert an den
Eingängen auch SPDIF-Signale, eine Formatkonvertierung findet jedoch nicht statt.
Unterstützte Abtastfrequenzen : 28...96 kHz, 16...24 Bit, 8 Eingänge, 2
Monitorausgänge, 2 Recordausgänge, 1x Insert send / return
|
PAS-8 digitale Abhörmatrix
PAS-8 Info 95kb
PAS-8 Manual 440kb
ZUR PREISLISTE
|
| |
AMS-2 DAR |
|
| |
Professioneller Abhörrouter für bis zu 8 digitale Audiosignale im
AES/EBU-Format für das Audio-Monitorsystem AMS-2 und MTX-MONITOR
Das Gerät ermöglicht das komfortable Abhören (mit externem
D/A-Konverter) und unabhängig davon das gleichzeitige Überspielen eines Signals
auf ange- schlossene Geräte. Sämtliche Ein- und Ausgänge sind in XLR-Ausführung symmetrisch
erdfrei ausgelegt. Stromversorgung und Steuerung erfolgen vom Monitorsystem
"AMS-2" bzw. "MTX-MONITOR" aus.
Die Impedanz der Eingänge kann durch interne Jumper für jeden Eingang separat von
110
Ω auf 1
kΩ eingestellt werden. Dadurch ist ein Weiterführen eines Eingangssignals vom AMS-2
DAR auf ein nachfolgendes Gerät möglich und es kann auf Verteilverstärker
verzichtet werden!
Das Gerät akzeptiert an den Eingängen auch SPDIF-Signale, eine Formatkonvertierung
findet jedoch nicht statt.
Unterstützte Abtastfrequenzen : 28...96 kHz,
unterstützte
Auflösung : 24 Bit,
8 Eingänge, 2 Monitorausgänge, 2 Recordausgänge
|
AMS-2 DAR digitale Abhörmatrix
ZUR PREISLISTE |
| |
DDA-12 |
|
| |
Professioneller Verteilverstärker für
digitale Audiosignale im AES/EBU-Format
Der DDA-12 ist ein professioneller
Verteilverstärker für digitale Audiosignale im AES/EBU- Format
für alle üblichen Abtastraten zwischen 28..192 kHz mit Wortbreiten von
16..24 Bit.
Das Gerät besitzt 2 Eingänge und 2 Ausgangsgruppen mit je 6 Ausgängen.
Die beiden Ausgangsgruppen können den 2 Eingängen beliebig zugeordnet werden (auch
fernsteuerbar).
Eine automatische "DUTY-CYCLE"-Korrektur hält das
Tastverhältnis auch bei unterschiedlichen Eingangs- pegeln konstant. LEDs zeigen die
Eingangszuordnung und das Anliegen einer Taktfrequenz an.
Ein- und Ausgänge sind
symmetrisch erdfrei auf XLR-Buchsen zugänglich.
Für analogen Abhörsysteme "AMS-2"
und "MTX-MONITOR" bietet sich der DDA-12
zur Weiterverteilung der Ausgangssignale eines digitalen Routers an. |
DDA-12 Verteilverstärker für
AES/EBU-Format
DDA-12 Info 150 kB
DDA-12
Manual 260 kb
DDA-12
Blockschaltbild 106 kb
DDA-12
technische Daten 60 kb
