Die nachfolgenden Module sind den üblichen integrierten Symmetrier- und Desymmetrier-ICs in Schaltungen für Audioanwendung weit überlegen. Dies betrifft in der Regel die THD-Verzerrungen, Grundrauschen, Gesamtdynamik, die Eingangsimpedanz, die stufenlos einstellbare Verstärkung sowie die Symmetrie, vor allem bei hohen Frequenzen.

Ebenfalls eine Besonderheit ist die Fähigkeit durch Servo-Symmetrierung (kreuzgekoppelter Ausgang) an den symmetrischen Ausgängen auch asymmetrische Empfänger anschließen zu können ohne zusätzliche Verzerrungen oder Pegeleinbrüche riskieren zu müssen.


  SSIM-03a




2-Kanal-Differenz-Verstärker (Desymmetrier-Verstärker)

Dieses Modul ermöglicht das Umrüsten von asymmetrischen Eingängen auf symmetrische Technik und Pegelanpassung über 15-Gang-Spindeltrimmer.

Eingänge 2x XLR-female,
Ausgänge und Stromversorgung ±12..18 V über 8-pol. Pfostenstecker. Verstärkung  -40..+6 dB
Abmessungen in mm : 55 x 37 x 41 (BxHxT)

Passender Steckverbinder inkl. Flachbandkabel sind im Lieferumfang enthalten (30 cm Länge).

Besonderheiten: sehr kompakt, hohe Dynamik, geringste Verzerrungen, hohe Übersprechdämpfung



SSIM-03A-Info 300kB

SSIM-03A-Manual 360kB

ZUR PREISLISTE

  SSIM-03b


NEU

2-Kanal-Differenz-Verstärker (Desymmetrier-Verstärker)



Dieses Modul ist der Nachfolger des SSIM-03a und ermöglicht das Umrüsten von asymmetrischen Eingängen auf symmetrische Technik und Pegelanpassung über 15-Gang-Spindeltrimmer.

Eingänge 2x XLR-female,
Ausgänge und Stromversorgung ±9..19 V über 8-pol. Pfostenstecker. Verstärkung  -20..0 (-5..+15) dB
Abmessungen in mm : 55 x 37 x 41 (BxHxT)

Passender Steckverbinder inkl. Flachbandkabel sind im Lieferumfang enthalten (30 cm Länge).

Besonderheiten: sehr kompakt, hohe Dynamik,
extrem geringe Verzerrungen, bester Phasengang
THD bei +6 dBu 20 Hz..10 kHz  <0,00005 %
THD+N 1 kHz +22 dBu < 0,0001 % BW 20Hz..22 kHz
Frequenzgang 10 Hz...22 kHz +/- 0,01 dB,
hohe Kanaltrennung 115 dB bei 10 kHz, sehr hohe Gleichtaktunterdrückung typ. 110 dB/10kHz








SSIM-03B-Manual 366kB

SSIM-03B-Technische Daten 43kB



ZUR PREISLISTE

  SSOM-03b.V2




2-Kanal-Symmetrier-Verstärker

DC-gekoppelte Ausgangsstufe

Gegenüber Vorgänger-Modul SSOM-03b noch geringere Offsetspannung, höhere Gleichtaktunterdrückung, noch niedrigeres Grundrauschen, noch höhere Dynamik bei gleichzeitig verringerter Stromaufnahme.

Eingänge und Stromversorgung ±12..19 V über
8-pol. Pfostenstecker, Ausgänge 2x XLR male. Verstärkung  0...+21 dB

Passender Steckverbinder inkl. Flachbandkabel sind im Lieferumfang enthalten (30 cm Länge).

Besonderheiten: sehr kompakt, hohe Dynamik, geringste Verzerrungen, hohe Übersprechdämpfung



techn. Daten (Auszug) :

THD+N, 1 kHz +6 dBu an 600 :      0,0003 %
Frequenzgang 20 Hz...20 kHz:        < ± 0,01 dB
Phasengang 20 Hz...20 kHz:
       <± 1º
Noise CCIR468-3 unwght.:             -111,5 dBu !
Dynamik :                                         135,5 dB
max. Ausgangspegel an 600
Ω :            +24 dBu
Stromaufnahme Leerlauf :                      15 mA
Offset-Spannung: < 0,5 mV,        typ. < 100 μV
Abmessungen in mm :      55 x 37 x 37 (BxHxT)









SSOM-03b.V2

SSOM-03b.V2 Manual

SSOM-03b.V2 Anschluss

ZUR PREISLISTE

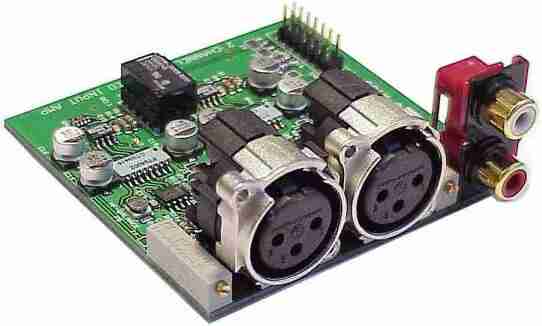

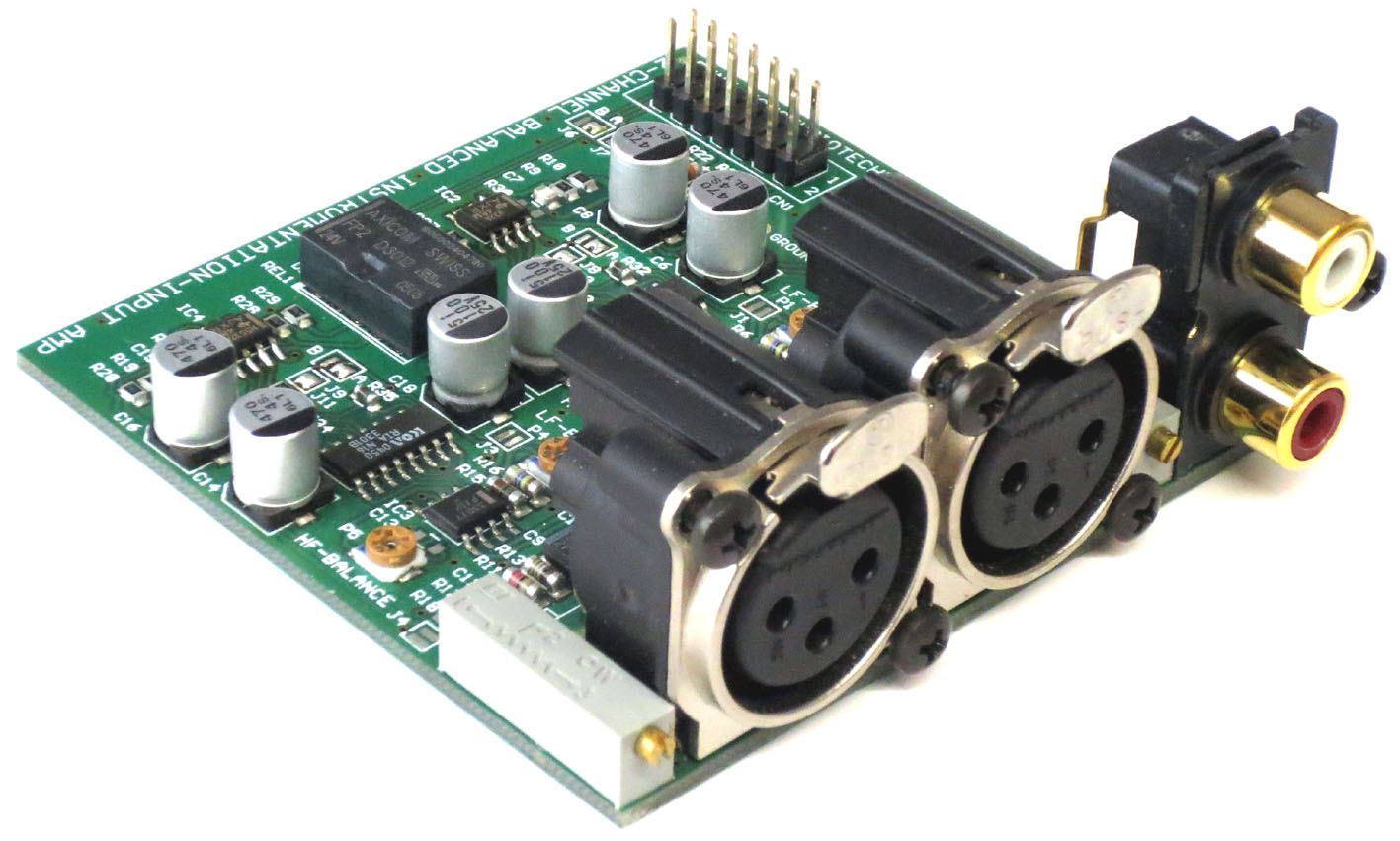

  SSIM-04Mb


2-Kanal-Differenz-Verstärker (Desymmetrierverstärker)

wie SSIM-04Ma aber mit weiter verbesserten Audiodaten und der Möglichkeit beide Kanäle zu mischen. Mit SSIM-04Ma direkt tauschbar.

Dieses Modul dient auch zur Erweiterung der Symmetrierverstärker SAM-1/Bs und SAM-2B












SSIM-04Mb-Manual 376kB



ZUR PREISLISTE





  SSOM-04Mb.V2


2-Kanal-Symmetrier -Verstärker

wie SSOM-04Mb aber mit erhöhter Sicherheit gegen Phantom-Power an den Ausgängen und noch größeren Eingangswiderständen
(ca. 3 MOhm). Mit SSOM-04Mb direkt tauschbar.

Dieses Modul dient auch zur Erweiterung der Symmetrierverstärker SAM-1/Bs und SAM-2B













SSOM-04Mb.V2-Manual 379kB



ZUR PREISLISTE





  SSIM-04Mc


2-Kanal-Differenz-Verstärker (Desymmetrierverstärker)



wie SSIM-04Mb aber mit weiter verbesserten Audiodaten und hoher Sicherheit gegen Phantom-
Power oder elektrostatischer Entladung an den Eingängen. Mit SIA-5.V3 die höchste Signalqualität
aller Differenzverstärkermodule in unserem Programm.

Die THD-Werte liegen bei 1 kHz typ. < -135 dB !!
Siehe auch nebenstehenden Messschrieb.

Die Messungen für THD+N unterschreiten je nach Signalpegel Werte von -122 dB !!

Dynamik unbewertet typ. 136 dB !!

Die Verstärkung kann kanalgetrennt über die stufenlosen 15-Gang-Spindeltrimmer im Bereich
von 0...-20 dB sehr präzise eingestellt werden.

Dieses Modul wird auch in unseren  Symmetrier-verstärkern SAM-1C und SAM-2C eingesetzt.



Mit SSIM-04Ma/b direkt tauschbar.



























SSIM-04Mc

SSIM-04Mc Info 270 kB

SIM-04Mc Manual 425 kB

SSIM-04Mc techn. Daten 130 kB



SSIM-04Mc  FFT 1 kHz +6 dBu  68 kB



SSIM-04Mc  THD+N 1 kHz  0...+24 dBu  60 kB

 Die Stufen im Messschrieb stammen von der Verstärkungsumschaltung der Eingangsverstärker des Audioanalysators APx555 und nicht vom gemessenen Modul SSIM-04Mc.

ZUR PREISLISTE




  SSOM-04Mc



2-Kanal-Symmetrier -Verstärker

wie SSOM-04Mb aber mit weiter verbesserten Audiodaten und hoher Sicherheit gegen Phantom-Power. Zusammen mit SOA-2.V3 die höchste Signalqualität aller  Symmetrier-Verstärker in
unserem Programm.

THD bei 1 kHz +6 dBu  typ.           < -130 dB !!
Dynamik unbewertet (Bw22kHz) typ.  136 dB !!

Dieses Modul wird auch in unseren  Symmetrier-verstärkern SAM-1C und SAM-2C eingesetzt

Mit SSOM-04Ma/b direkt tauschbar.













































SSOM-04Mc

SSOM-04Mc Manual 420 kB

SSOM-04Mc techn. Daten 130 kB





SSOM-04Mc  FFT 1 kHz +6 dBu  75 kB


SSOM-04Mc  THD+N 1 kHz  0...+24 dBu  56 kB

Die Stufen im Messschrieb stammen von der Verstärkungsumschaltung der Eingangsverstärker des Audioanalysators APx555 und nicht vom gemessenen Modul SSOM-04Mc.



ZUR PREISLISTE




  SIA-2.V2



2-Kanal-Differenz-Verstärker (Desymmetrierverstärker)

Ermöglicht das Umrüsten von asymmetrischen Eingängen auf symmetrische Technik und Pegelanpassung über liegende (SIA-2.V2a von außen einstellbar) oder stehende (SIA-2.V2b) Spindeltrimmer.

Eignet sich auch für die Montage in Gehäuse mit bereits vorhandenen XLR/Cinch/Klinken-Buchsen und bei besonders engen Platzverhältnissen.

Eingänge: 10-pol. Pfostenstecker
Ausgänge: 10-pol. Pfostenstecker . Verstärkungseinstellung -20..0 (+6) dB, Stromversorgung ±12..19 V über 8-pol. Pfostenstecker

Passende Steckverbinder sind im Lieferumfang enthalten.

Besonderheiten: sehr kompakt, hohe Dynamik, geringste Verzerrungen, exzellente Gleichtaktunterdrückung und Kanaltrennung

Abmessungen: 77 x 38 mm









   SIA-2.V2a                   SIA-2.V2b

SIA-2.V2/4.V2-Manual 250kB

ZUR PREISLISTE





  SOA-2.V3




2-Kanal-Symmetrier-Verstärker
in Ultralineartechnik

Ermöglicht das Umrüsten von asymmetrischen Ausgängen auf symmetrische Technik und Pegelanpassung über Spindeltrimmer (SOA-2.V3a horizontal einstellbar, SOA-2.V3b vertikal). Eignet sich auch für die Montage in Gehäuse mit bereits vorhandenen XLR- Cinch- oder Klinkenbuchsen und bei besonders engen Platzverhältnissen. Exzellente Audiodaten!

Die technischen Qualitäten dieser neuen Version liegen an den Grenzen des heute Machbaren, wenn man die Dimensionen und den Stromverbrauch berücksichtigt.

Die THD+N-Werte betragen bei 1 kHz und über
+10 dBu Pegel typ. weniger als -120 dB bzw.
weniger als 0,0001 % ! (BW 22kHz)
Durch die extrem rauscharme Technik wird eine Dynamik von typ. 140 dB A-weight. erreicht !!




Auch für relativ hochohmige Signalquellen
bestens geeignet !

Eingangswiderstand :                               2 M
THD+N bei +18 dBu 1 kHz:           < -119,0 dB!
Phasengang absolut 10 Hz...20 kHz:        ± 0,5º
Frequenzgang 5 Hz...60 kHz :              ± 0,005 dB
Frequenzgang 1 Hz...200 kHz :              ± 0,01 dB
Dynamik CCIR468-3 unbew. eff.:                137 dB
Dynamik A-bewertet :                           140 dB Ausgangsrauschen 20Hz..22kHz:
-112,5 dBu
Verstärkungseinstellung :                      0...+23 dB
Übersprechen bei 10 kHz L<>R :             -130 dB
max. Ein-u. Ausgangsspannung:       +24,5 dBu
Stromversorgung :                           ±12...±19 V




Versorgung  6-pol. Micro-Match male
Eingänge    10-pol. Micro-Match male
Ausgänge   10-pol. Micro-Match male

Passende Steckverbinder sind im Lieferumfang enthalten. Bei Bedarf liefern wir auch komplette Flachbandkabel mit Micro-Match-Steckverbindern
auf einer Seite.

Besonderheiten: sehr kompakt, hohe Dynamik, geringste Verzerrungen, exzellente Symmetrie und Kanaltrennung, extrem rauscharm

Abmessungen: 75,9 x 37,5 x 14 mm

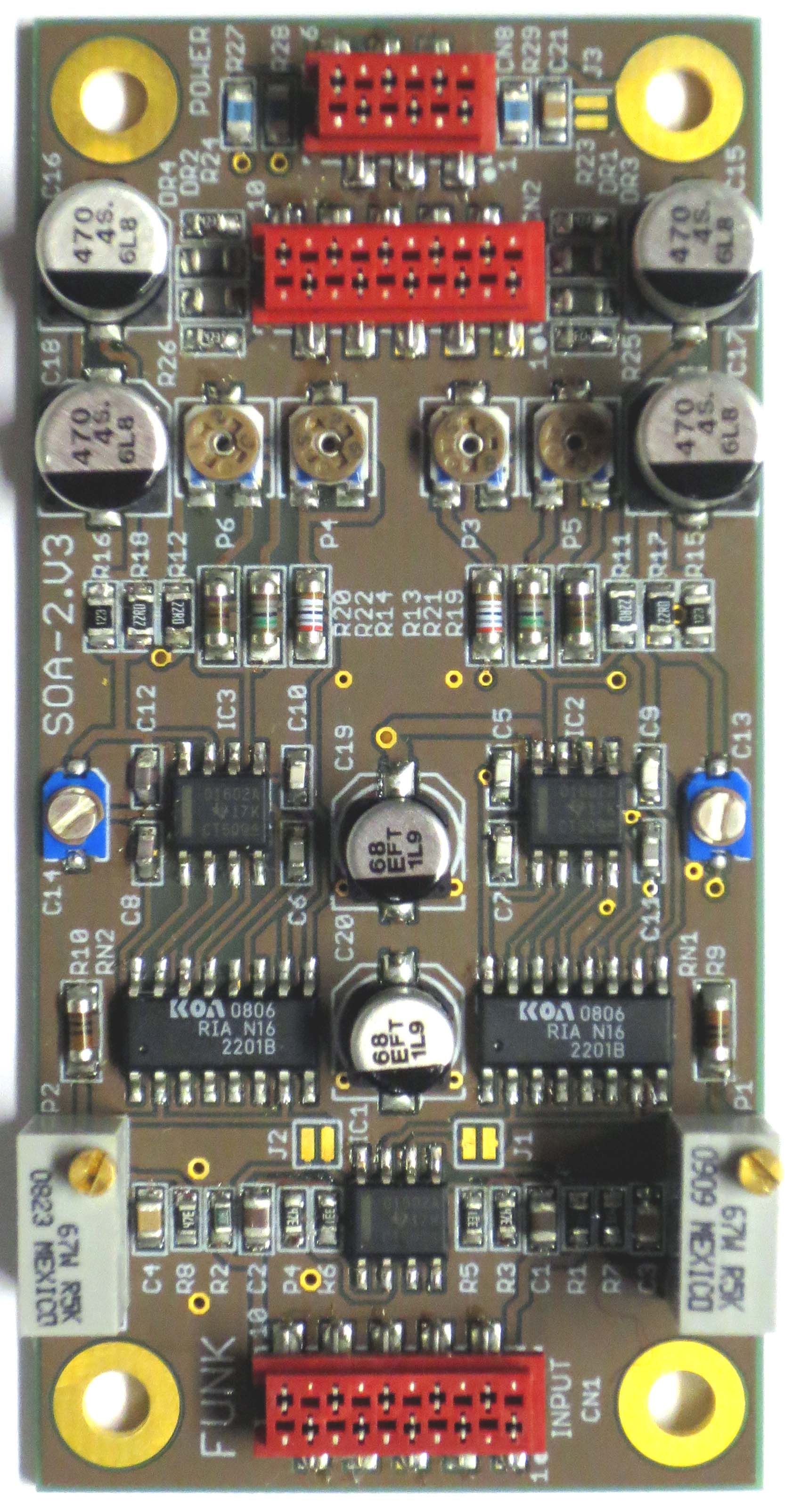

SOA-2.V3b

SOA-2.V3 Manual 2,5MB





  THD+N 1 kHz von 0...+24 dBu MBW 22 kHz. Die Stufen entstammen der Verstärkungsumschaltung des Analyzer (Audio Precision APx555) und nicht dem SOA-2.V3-Modul

Weitere Erläuterungen zum THD+N-Messschrieb  300kB





ZUR PREISLISTE









  SOA-2.V4




NEU


2-Kanal-Symmetrier-Verstärker
in Ultralineartechnik

Der SOA-2.V4 ist ein Parallelmodell zum SOA-2.V3 mit folgenden wesentlichen Änderungen:

1. mehr als doppelt so hohe Stromlieferfähigkeit
2. bei sehr hohen Pegeln und hoher Verstärkung THD gegenüber SOA-2.V3 halbiert
3. Eingangsimpedanz jetzt 5 MΩ gegenüber 2 MΩ
4. ESD-Schutz an allen Ein- und Ausgängen
5. Ruhestromaufnahme steigt von 18 mA auf 23 mA

Ermöglicht das Umrüsten von asymmetrischen Ausgängen auf symmetrische Technik und Pegelanpassung über Spindeltrimmer (SOA-2.V4a horizontal einstellbar, SOA-2.V4b vertikal). Eignet sich auch für die Montage in Gehäuse mit bereits vorhandenen XLR- Cinch- oder Klinkenbuchsen und bei besonders engen Platzverhältnissen. Exzellente Audiodaten!

Die technischen Qualitäten dieser neuen Version liegen an den Grenzen des heute Machbaren, wenn man die Dimensionen und den Stromverbrauch berücksichtigt.

Die THD+N-Werte betragen bei 1 kHz und über
+10 dBu Pegel typ. weniger als -120 dB bzw.
 0,0001 % ! (BW 22kHz)
Durch die extrem rauscharme Technik wird eine Dynamik von typ. 140 dB A erreicht !!




Auch für relativ hochohmige Signalquellen
bestens geeignet !

Eingangswiderstand :                                  5 M
THD+N bei +22 dBu 1 kHz:              < -122,9 dB!
Phasengang absolut 10 Hz...20 kHz:           ± 0,5º
Frequenzgang 5 Hz...60 kHz :                 ± 0,005 dB
Frequenzgang 1 Hz...200 kHz :                 ± 0,01 dB
Dynamik CCIR468-3 unbew. eff.:                   137 dB
Dynamik A-bewertet :                              140 dB Ausgangsrauschen 20Hz..22kHz:                  -112,2 dBu
Verstärkungseinstellung :                          0...+20 dB
Übersprechen bei 10 kHz L<>R :                  -130 dB
max. Ein-u. Ausgangsspannung:           +24,6 dBu
max. Ausgangsspannung an 300 Ohm:  +23,2 dBu
Stromversorgung :                              ±9...±19,5 V



Versorgung  6-pol. Micro-Match male
Eingänge    10-pol. Micro-Match male
Ausgänge   10-pol. Micro-Match male

Passende Steckverbinder sind im Lieferumfang enthalten. Bei Bedarf liefern wir auch komplette Flachbandkabel mit Micro-Match-Steckverbindern
auf jeweils einer Seite des Flachbandkabels.

Besonderheiten: sehr kompakt, hohe Dynamik, geringste Verzerrungen, exzellente Symmetrie und Kanaltrennung, extrem rauscharm, relativ hoher Ausgangsstrom möglich, >23 dBu an 300 Ohm Last

Abmessungen: 75,9 x 37,5 x 14 mm







SOA-2.V4b

SOA-2.V3 Manual 2,5MB

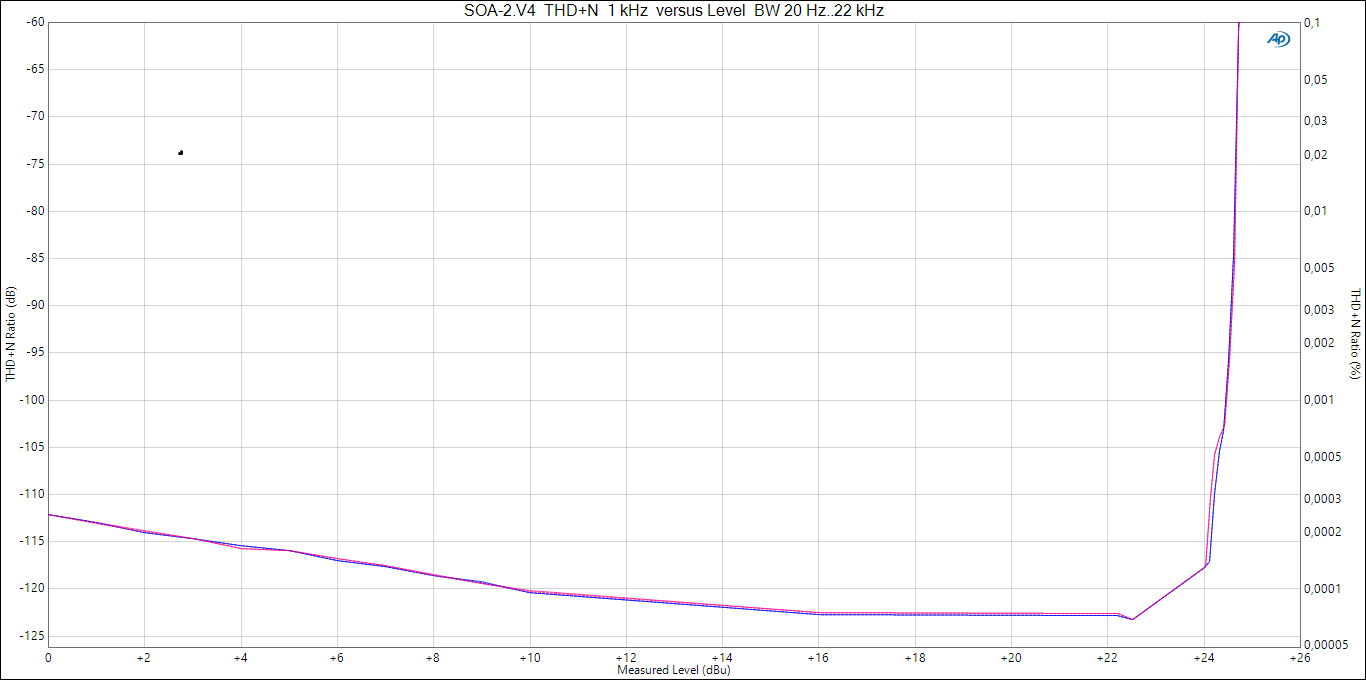

  THD+N 1 kHz von 0...+24,5 dBu MBW 22 kHz. Der Anstieg  über +22 dBu entstammt der Verstärkungsumschaltung des Analyzer (Audio Precision APx555) und nicht dem SOA-2.V4-Modul

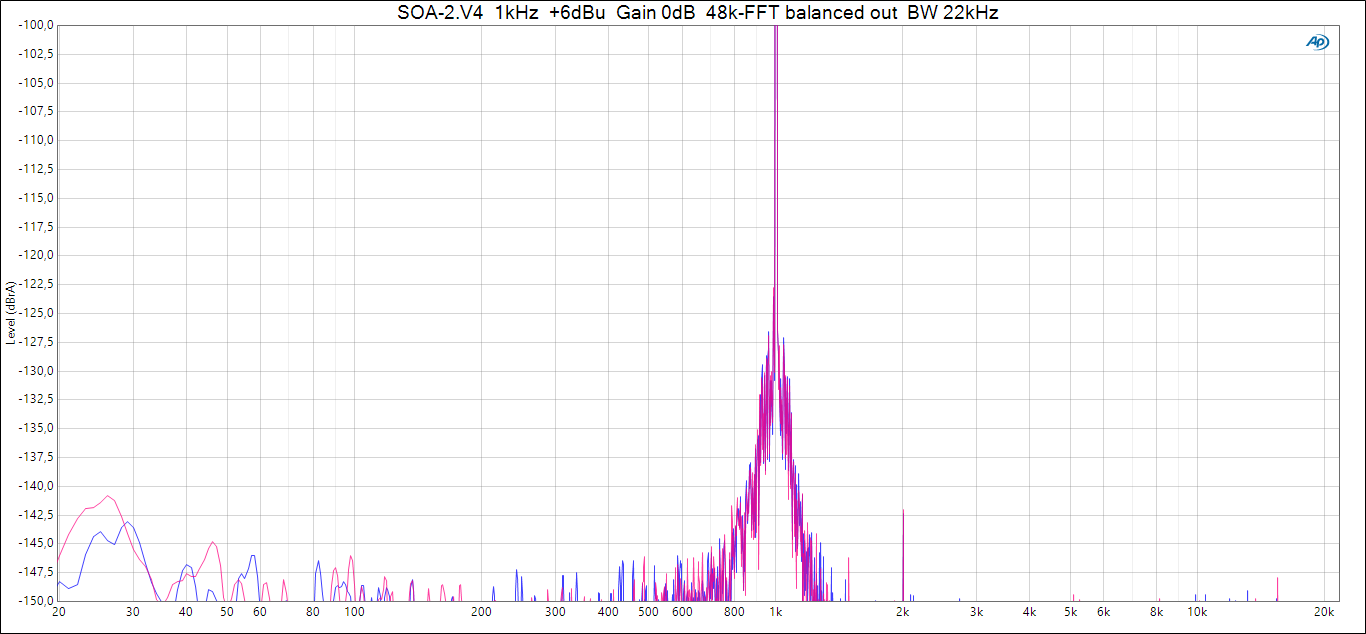

48k Spektrumanalyse Ausgang SOA-2.V4 bei +6 dBu Pegel
und 1 kHz, Verstärkung 0dB, die größte Harmonische K2 liegt noch unter -140 dB !!

ZUR PREISLISTEE







  SIA-4.V2


4-Kanal-Differenz-Verstärker (Desymmetrierverstärker)

Ermöglicht das Umrüsten von asymmetrischen Eingängen auf symmetrische Technik und Pegelanpassung über liegende (SIA-4.V2a von außen einstellbar) oder stehende (SIA-4.V2b) Spindeltrimmer. Eignet sich auch für die Montage in Gehäuse mit bereits vorhandenen XLR/Cinch/ Klinkenbuchsen oder Multicore-Anschlüssen und bei besonders engen Platzverhältnissen.





Eingänge 20-pol. Pfostenstecker
Ausgänge 20-pol. Pfostenstecker
Verstärkungseinstellung -20..0 (+6) dB Stromversorgung ±12..19,5 V über 6-pol. Pfostenstecker

Passende Steckverbinder sind im Lieferumfang enthalten.

Besonderheiten: sehr kompakt, hohe Dynamik, geringste THD-Verzerrungen, exzellente Gleichtaktunterdrückung und Kanaltrennung

Abmessungen: 76 x 76 mm

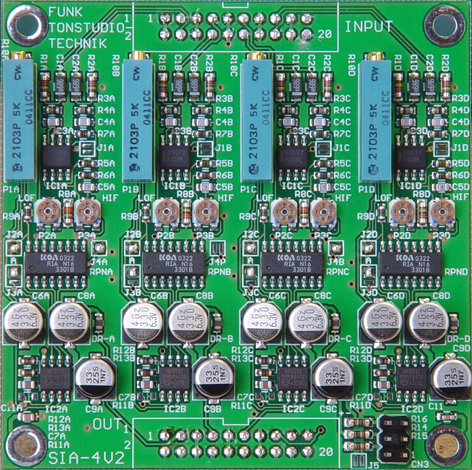

SIA-4.V2a

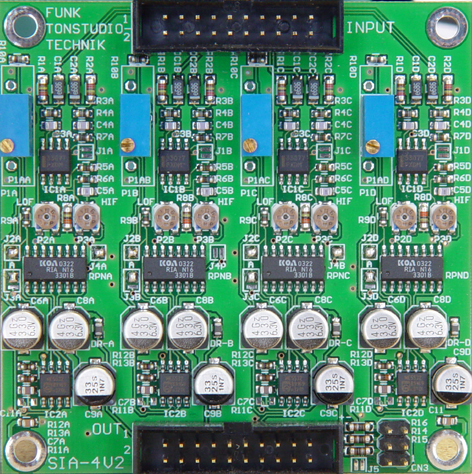

SIA-4.v2b

SIA-2.V2/4.V2-Manual 220kB


ZUR PREISLISTE



  SIA-4.V3



NEU

4-Kanal-Differenz-Verstärker (Desymmetrierverstärker)
in Ultralineartechnik

Nachfolger der SIA-4.V2-Version

Ermöglicht das Umrüsten von asymmetrischen Eingängen auf symmetrische Technik und Pegelanpassung über liegende (SIA-4.V3a von außen einstellbar) oder stehende (SIA-4.V3b) Spindeltrimmer.

Diese Verstärker eignen sich auch für die Montage in Gehäuse mit bereits vorhandenen XLR- Cinch- oder Klinkenbuchsen und bei besonders engen Platzverhältnissen. Exzellente Audiodaten!

Durch div. Löt-Jumper können verschiedene zusätzliche Funktionen wie z.B. Signalverteiler oder Summierer realisiert werden.

Die technischen Qualitäten dieser neuen Version liegen an den Grenzen des heute Machbaren, wenn man die Dimensionen und den Stromverbrauch berücksichtigt.

Die THD+N-Werte betragen bei 1 kHz und
+12 dBu Pegel: < -118 dB bzw. < 0,00012 % !
(BW 22kHz)
Durch die extrem rauscharme Technik wird eine Dynamik von typ. 137,0 dB A-weight. erreicht !!

Eingänge  20-pol. Pfostenstecker
Ausgänge 20-pol. Pfostenstecker
Verstärkungseinstellung -20..0 (+6) dB Stromversorgung ±12..19,5 V über 6-pol. Pfostenstecker



Passende Steckverbinder sind im Lieferumfang enthalten.

Besonderheiten: sehr kompakt, hohe Dynamik, geringste Verzerrungen, exzellente Gleichtaktunterdrückung und Kanaltrennung

Abmessungen: 76 x 76 mm

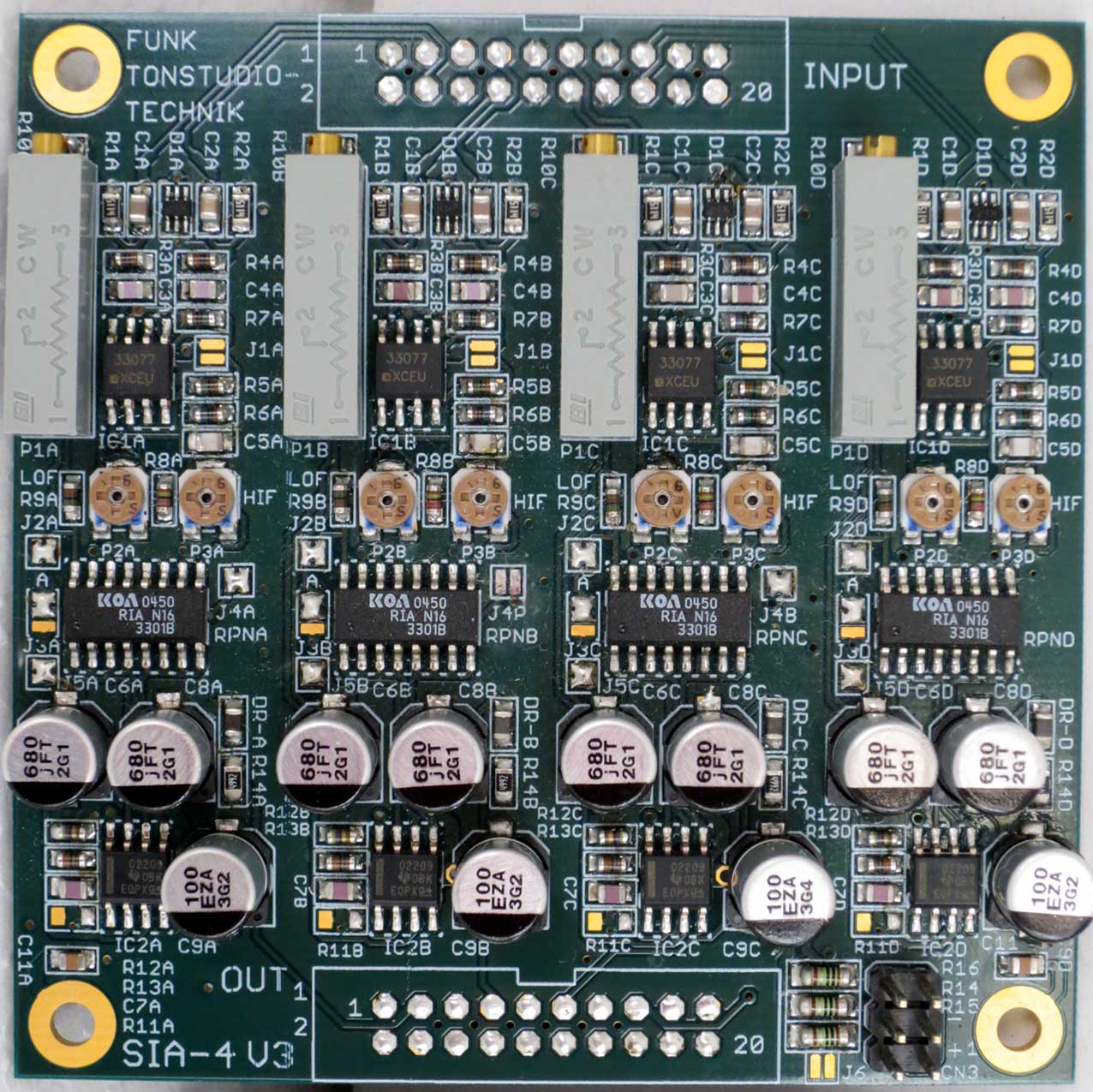

SIA-4.V3a

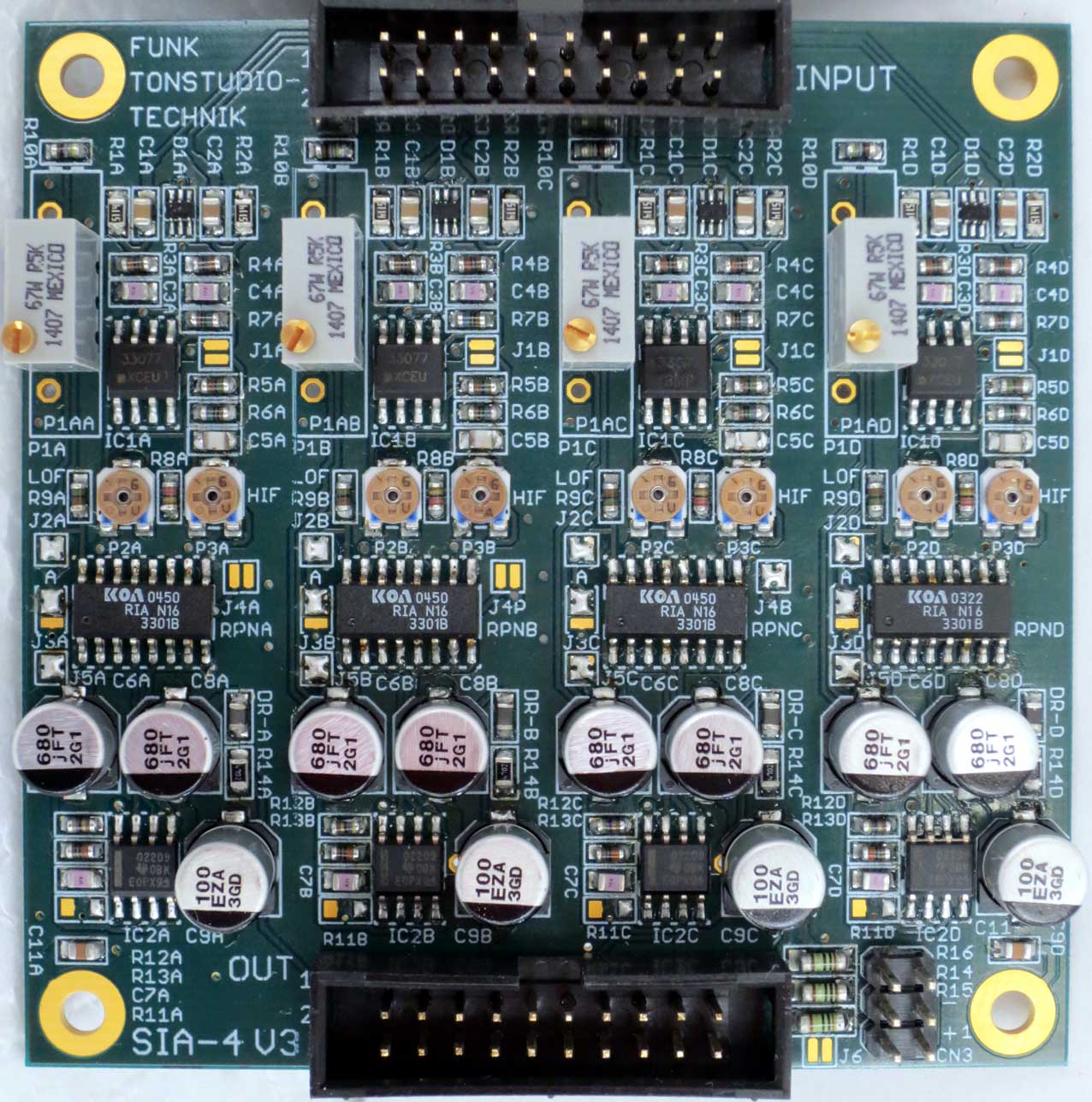

SIA-4.V3b

SIA-4.V3-Manual 360kB

ZUR PREISLISTE



  SOA-4.V3




4-Kanal-Symmetrier-Verstärker

Nachfolger des 4-Kanal-Moduls SOA-4.V2 aber mit noch geringeren Verzerrungen und noch höherer Dynamik.

Ermöglicht das Umrüsten von asymmetrischen Ausgängen auf symmetrische Technik. Pegelanpassung über liegende (SOA-04.V3a von außen einstellbar) oder stehende (SOA-04.V3b) Spindeltrimmer. Eignet sich auch für die Montage in Gehäuse mit bereits vorhandenen XLR/Cinch/ Klinkenbuchsen oder Multicore-Anschlüssen und bei besonders engen Platzverhältnissen.

Eingänge  20-pol. Pfostenstecker
Ausgänge 20-pol. Pfostenstecker
Verstärkungseinstellung 0..+24 dB
Stromversorgung ±12..19,5 V über Pfostenstecker

Passende Steckverbinder sind im Lieferumfang enthalten.

THD-Verzerrungen 1 kHz +6 dBu:  < -135 dB
Frequenzgang 10 Hz.. 20 kHz : < ± 0,005 dB
Phasengang 10 Hz..20 kHz :           < ± 0,5 º
Grundrauschen 20 Hz...22 kHz :  < -112 dBu
Dynamik :
136 dB Ausgangssymmetrie 1 kHz : typ.      > 85 dB
Kanaltrennung bei 1 kHz :               > 130 dB


Besonderheiten: , sehr kompakt, hohe Dynamik, geringste Verzerrungen, exzellente Symmetrie und Kanaltrennung,


Eignet sich auch als Verteilverstärker mit symmetrischen Ausgängen

Abmessungen: 76 x 76 mm










SOA-4.V3b

SOA-4.V3 THD versus Frequenz 51kB

SOA-4.V3  Manual 969kB

SOA-4.V3-Montage 130kB





ZUR PREISLISTE

  SIA-4EX



NEU



4-Kanal-Differenz-Verstärker (Desymmetrierverstärker)
in Ultralineartechnik

Ermöglicht das Umrüsten von asymmetrischen Eingängen auf symmetrische Technik und Pegelanpassung über liegende von außen einstellbare Spindeltrimmer.

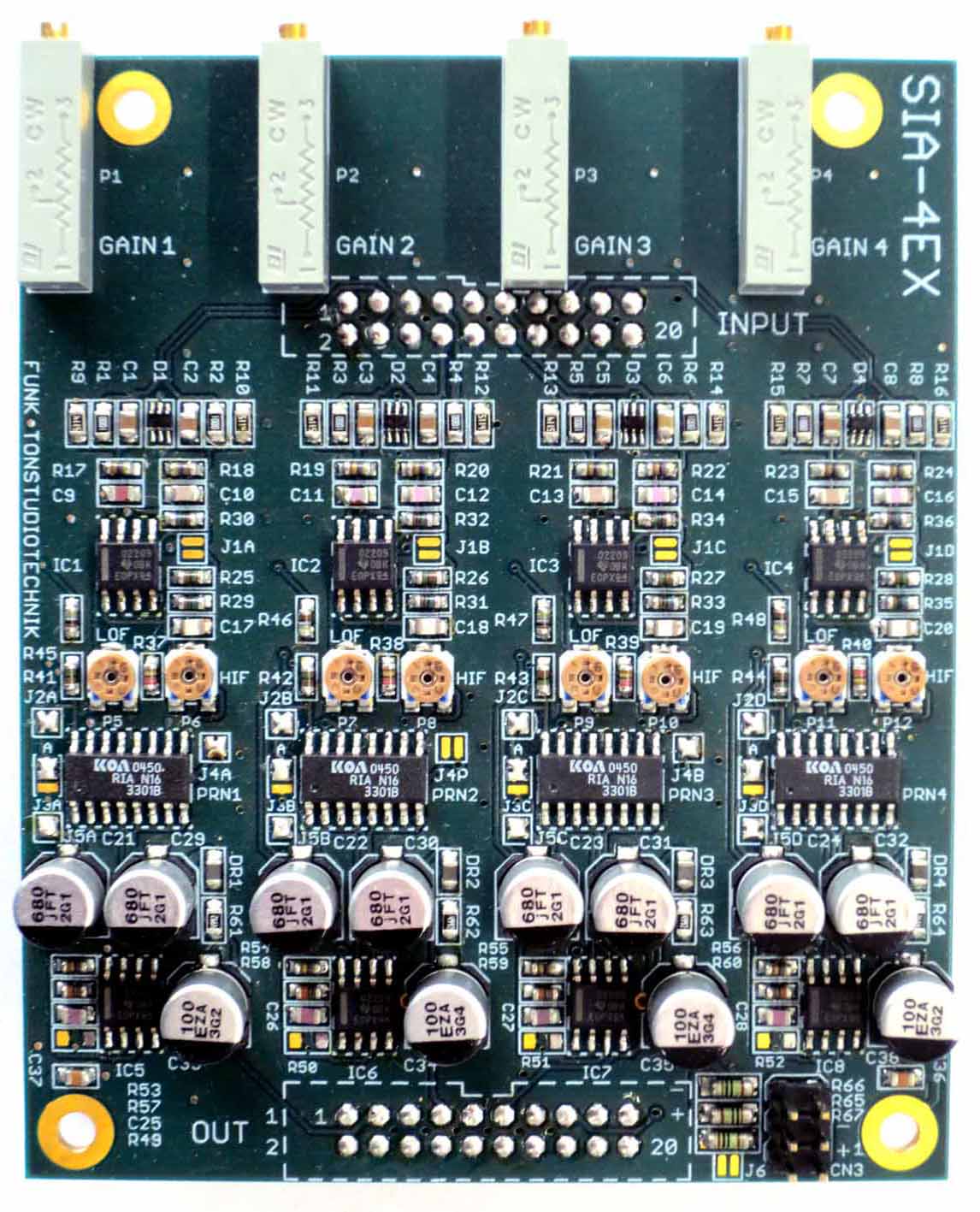

Funktionen wie SIA-4.V3 aber mit veränderten Abmessungen.

Diese Platine ist optional für die SAM-3B.V2-Serie erhältlich und hat den Vorteil, dass die Spindeltrimmer-Schrauben für die Verstärkungs-einstellung durch das Gehäuse ragen. Daher ist eine erheblich vereinfachte Einstellung gegenüber den bisher eingesetzten Platinen möglich. Die Anschlüsse sind mit der SIA-4.V3-Version kompatibel.

Durch div. Löt-Jumper können verschiedene zusätzliche Funktionen wie z.B. Signalverteiler oder Summierer realisiert werden.

Die technischen Qualitäten dieser neuen Version liegen an den Grenzen des heute Machbaren, wenn man die Dimensionen und den Stromverbrauch berücksichtigt.

Die THD+N-Werte betragen bei 1 kHz und
+12 dBu Pegel: < -118 dB bzw. < 0,00012 % !
(BW 22kHz)
Durch die extrem rauscharme Technik wird eine Dynamik von typ. 137,0 dB A-weight. erreicht !!



Auszug aus techn. Daten :

THD-Verzerrungen 1 kHz +6 dBu :           < -131 dB
Frequenzgang 5  Hz.. 80 kHz :              < ± 0,01dB
Phasengang 20 Hz..20 kHz :                     < ± 0,2 º
Rauschen (CCIR468-3 unweighted) :    <-110,5 dBu
Rauschen (A-weighted) :                          -113 dBu
Dynamik (CCIR468-3 unweighted) :           135,2 dB
Dynamik (A-weighted) :                            137,5 dB Gleichtaktunterdrückung CMRR 1 kHz typ.:  >110 dB
Kanaltrennung bei 1 kHz :                        > 130 dB
Eingangswiderstand :                                   10 MΩ
Ausgangswiderstand :                                   0,2 Ω



Eingänge 20-pol. Pfostenstecker
Ausgänge 20-pol. Pfostenstecker
Verstärkungseinstellung -20..0 (+6) dB Stromversorgung ±12..19,7 V über 6-pol. Pfostenstecker

Passende Steckverbinder sind im Lieferumfang enthalten.

Besonderheiten: sehr kompakt, hohe Dynamik, geringste Verzerrungen, exzellente Gleichtaktunterdrückung und Kanaltrennung

Abmessungen: 91,5 x 75,7 x 20 mm





















SIA-4EX Manual 460kB



SIA-4EX  FFT Spektrum  20 Hz..22 kHz
+6 dBu Pegel 1 kHz



SIA-4EX  typ. CMRR von 20 Hz...20 kHz
2 Kanäle 1> blau und 2> grün dargestellt

rot ist die Grenzwertlinie


ZUR PREISLISTE

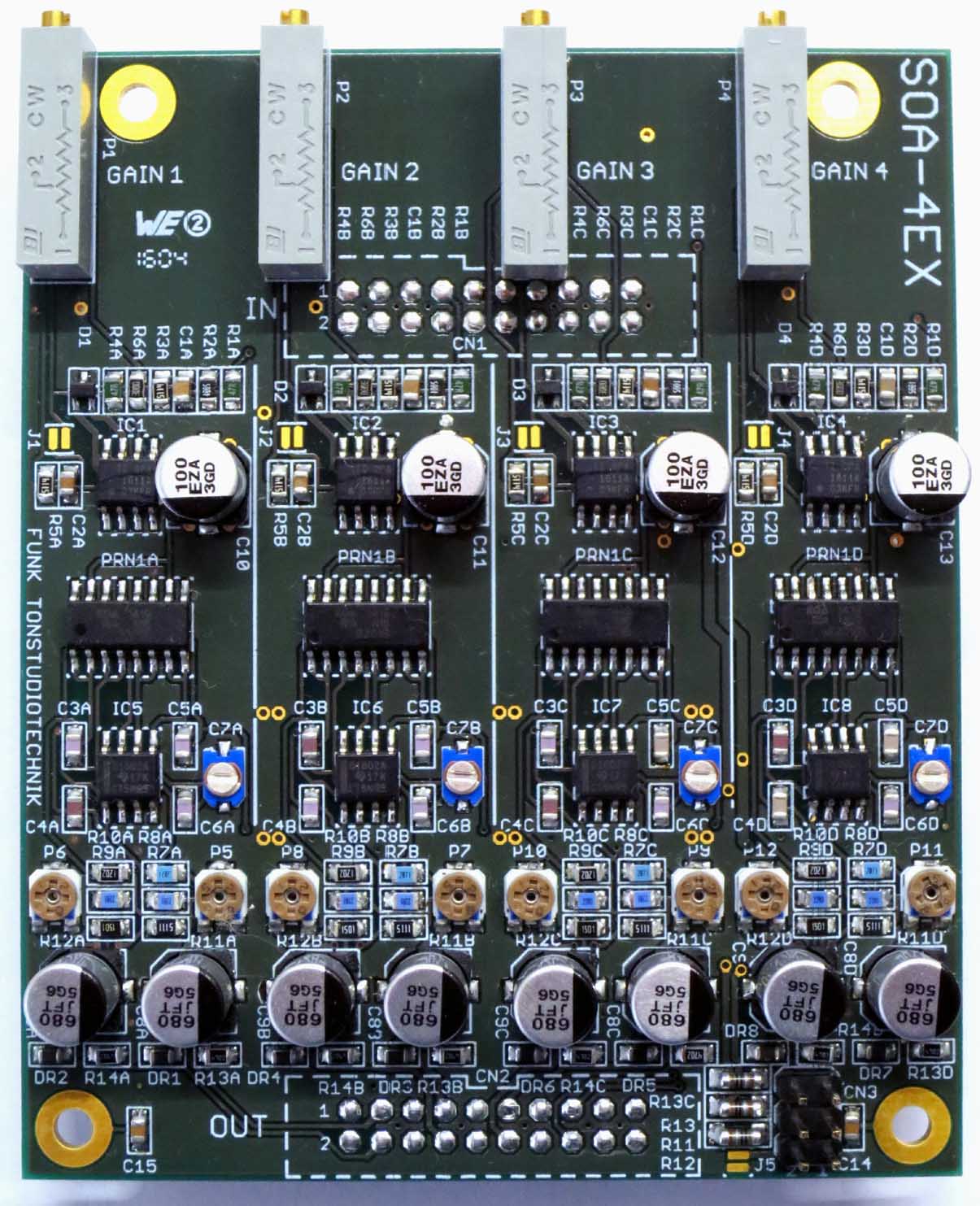

  SOA-4EX


NEU


4-Kanal-Symmetrier-Verstärker in Ultralinear-Technik



Funktionen wie SOA-4.V3 aber mit veränderten Abmessungen.

Ermöglicht das Umrüsten von asymmetrischen Ausgängen auf symmetrische Technik und Pegelanpassung über liegende, von außen einstellbare Spindeltrimmer. Eignet sich auch für die Montage in Gehäuse mit bereits vorhandenen XLR/Cinch/ Klinkenbuchsen oder Multicore-Anschlüssen und bei besonders engen Platzverhältnissen.


Eingänge 20-pol. Pfostenstecker
Ausgänge 20-pol. Pfostenstecker
Verstärkungseinstellung 0..+24 dB
Stromversorgung ±12..19,7 V über Pfostenstecker

Auszug aus techn. Daten :

THD-Verzerrungen 1 kHz +6 dBu :         < -135 dB
Frequenzgang 10 Hz.. 20 kHz :          < ± 0,005dB
Phasengang 10 Hz..20 kHz :                   < ± 0,5 º
Rauschen (CCIR468-3 unweighted) :  <-112,5 dBu
Rauschen (A-weighted) :                        -115 dBu
Dynamik (CCIR468-3 unweighted) :
137 dB
Dynamik (A-weighted) :                          139,7 dB Ausgangssymmetrie 1 kHz typ.:                > 85 dB
Kanaltrennung bei 1 kHz :                      > 135 dB
Eingangswiderstand :                                  3 MΩ
Ausgangswiderstand :                                  25 Ω




Besonderheiten: , sehr kompakt, hohe Dynamik, geringste Verzerrungen, exzellente Symmetrie und Kanaltrennung


Eignet sich auch als Verteilverstärker mit symmetrischen Ausgängen

Abmessungen: 91,5 x 75,7 x 20 mm


Passende Steckverbinder sind im Lieferumfang enthalten.















































SOA-4EX

SOA-4EX Maual 1,3Mb





SOA-4EX Spektrum bei 1 kHz-Signal +6 dBu Pegel. Alle Harmonischen unter -135 dB





SOA-4EX THD+N  Pegel 0...+24 dBu  1 kHz
 (die Stufen entstehen durch die Verstärkungsumschaltung des Analyzers)





typ. Ausgangsspannungs-Symmetrie





typ. Ausgangsimpedanz-Symmetrie



ZUR PREISLISTE



  SIA-5




2-Kanal-Desymmetrier-Verstärker

Miniatur-Differenzverstärker hoher Qualität mit rauscharmen Instrumenten-Eingängen.

Besonderheiten: , sehr kompakt, nur 7,5 mm hoch, hohe Dynamik, geringste Verzerrungen, exzellenter Frequenz- und Phasengang.

Ermöglicht das Umrüsten von asymmetrischen Eingängen auf symmetrische Technik und Pegelanpassung über Jumper. Eignet sich durch die extrem kleine Bauform für die Montage in Gehäuse mit bereits vorhandenen XLR/Cinch/ Klinkenbuchsen oder Multicore-Anschlüssen und bei besonders engen Platzverhältnissen in  nahezu allen Geräten.

Das Modul kann auch zum Symmetrieren der Eingänge des Kopfhörerverstärkers LPA-2
eingesetzt werden. Dies ist ohne Lötarbeit möglich!

THD-Verzerrungen 1 kHz:          typ. 0,00005 %
Grundrauschen 20 Hz...20 kHz     -109,0 dBu eff.
Dynamik :                                         133,0 dB
Phasengang 10 Hz...20 kHz :              <
±± 0,5 º
Frequenzgang 20 Hz...20 kHz :         ± 0,005 dB


Sämtliche Ein- und Ausgänge sowie Stromversorgung über 12-pol. Steckleiste
Verstärkungseinstellung -6./.0./.+6 dB
Stromversorgung  ±12..19 V



Abmessungen: 35 x 38,5 x 8 mm










   SIA-5

1€- Münze dient dem Größenvergleich



SIA-5-Manual 180kB



THD-Verzerrungen über Pegel L+R
von -30 ....+24 dBu



ZUR PREISLISTE

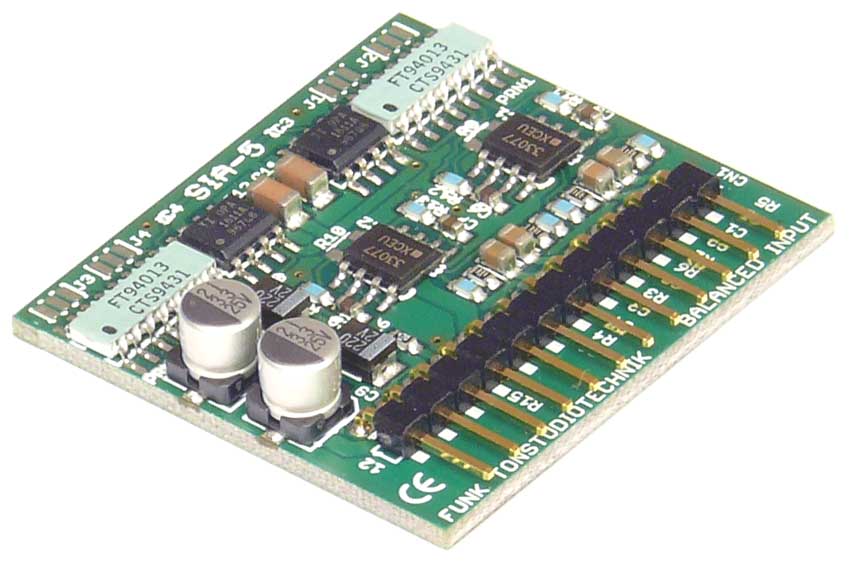

  SIA-5.V2




2-Kanal-Desymmetrier-Verstärker
in Ultralineartechnik

Miniatur-Differenzverstärker hoher Qualität mit extrem rauscharmen Instrumenten-Eingängen.

Eignet sich optimal zum Symmetrieren analoger unsymmetrischer Audio-Eingänge in höchster Qualität bei wenig Platz im Gerät.

Besonderheiten: , sehr kompakt, nur 7,5 mm hoch, hohe Dynamik, sehr verzerrungsarm, exzellenter Frequenz- und Phasengang, treibt problemlos 600Ω-Lasten!Ω

Das Modul entspricht von den Abmessungen und den Funktionen genau dem SIA-5-Modul. Die Rauscharmut, der Phasengang und die Treiberfähigkeiten für niederohmige Lasten konnte aber noch einmal gesteigert werden.
Die Werte für THD+N erreichen bei 1 kHz und
+ 22 dBu Pegel bei einer Last von 600 Ω Rekordwerte von typisch -120 dB (0,0001%)! (Messbandbreite 20 Hz..22 kHz)

Das Modul ist optimal zum Symmetrieren der Eingänge des Kopfhörerverstärkers LPA-2
geeignet. Dies ist ohne Lötarbeit möglich!

Das Übersprechen konnte um typ. 6 dB gegenüber dem SIA-5 verbessert werden und der weiter auf 10 MΩ vergrößerte Eingangswiderstand belastet  Signalquellen praktisch nicht mehr.

Zusätzlich konnte die Leerlaufstromaufnahme
um ca. 10% gesenkt werden.

THD bei +6 dBu 1 kHz typ.:         0,00003 %
THD+N bei + 22 dBu 1 kHz typ.      -122 dB!
maximaler Eingangspegel:           +24,7 dBu
Grundrauschen eff.
20 Hz..20 kHz:    -111,5 dBu
Grundrauschen A-bewertet :        -113,5 dBu
Dynamik (BW 20 Hz..20 kHz):                136,0 dB
Phasengang
10 Hz..20 kHz :               < ± 0,2 º
Frequenzgang
20 Hz..20 kHz:            ± 0,005 dB
Ü
bersprechen bei 1 kHz :               > 125 dB



Sämtliche Ein- und Ausgänge sowie Stromversorgung über 12-pol. Steckleiste
Verstärkungseinstellung -6./.0./.+6 dB
Stromversorgung ±12..19 V

Abmessungen: 35 x 38,5 x 8 mm


SIA-5.V2

SIA-5.V2-Manual 175kB



















ZUR PREISLISTE

  SIA-5.V3





2-Kanal-Desymmetrier-Verstärker
in Ultralineartechnik

Miniatur-Differenzverstärker höchster Qualität mit extrem rauscharmen Instrumenten-Eingängen für
Line-Signale.

Das SIA-5.V3-Modul eignet sich optimal zum Symmetrieren analoger unsymmetrischer Audio-Eingänge bei wenig Platz und höchsten Qualitätsansprüchen im Gerät.

Besonderheiten: , sehr kompakt, nur 4,5 mm hoch, höchste Dynamik, extrem verzerrungsarm, exzellenter Frequenz- und Phasengang, treibt problemlos 600Ω-Lasten!Ω

Das SIA-5.V3 ist mit einem verstärkten Schutz gegenüber elektrostatischen Entladungen an den Eingängen ausgerüstet.

Das Modul entspricht von den weiteren Funktionen her den SIA-5- und SIA-5.V2-Modulen. Die Signalqualität für niederohmige Lasten konnte aber noch einmal gesteigert werden.

Für extreme Ansprüche an die Rauscharmut ist das Modul durch Lötjumper so konfigurierbar, dass die Verstärker noch einmal ca. 2 dB rauschärmer arbeiten.  Damit steigt die Dynamik A-bewertet auf über 140 dB !! (nur bei Verstärkung 1 bzw. 0 dB aktivierbar).
Nachteil: die Stromaufnahme steigt dadurch bei hohen Signalpegeln.

Das Übersprechen konnte um typ. 3 dB gegenüber dem SIA-5.V2 verbessert werden.

Das SIA-5.V3 ist optimal zum Symmetrieren der Eingänge des Kopfhörerverstärkers LPA-2S geeignet. Diese Ergänzung ist ohne Lötarbeit möglich!

Typische tech. Daten :

THD bei +6 dBu 1 kHz typ.:        0,000016 %
THD+N bei + 22 dBu 1 kHz typ.     -123,0 dB!
maximaler Eingangspegel:              +24,9 dBu
Grundrauschen eff.
20 Hz..20 kHz:  -112,0 dBu (-114 dBu)
Grundrauschen A-bewertet :      -114,0 dBu (-116 dBu)
Dynamik (BW 20 Hz..20 kHz):              136,5 dB (138,5 dB)
Phasengang
10 Hz..20 kHz :                 < ± 0,2 º
Frequenzgang
20 Hz..20 kHz:             ± 0,005 dB
Ü
bersprechen bei 1 kHz :                > 128 dB

* Werte in Klammern () mit aktivierter
Rauschoption gemessen

Verstärkungseinstellung -6./.0./.+6 dB

Sämtliche Ein- und Ausgänge sowie Stromversorgung über 12-pol. Steckleiste

Stromversorgung ±12...±19,5 V

Abmessungen: 35 x 39 x 4,5 mm


SIA-5.V3 Manual 530kb



SIA-5.V3 THD+N mit Frequenz 1 kHz von
-10 dBu...+25 dBu (Bw 22kHz)


SIA-5.V3 THD+N (schwarz/rot) gegenüber SIA-5.V3 THD+N jetzt aber mit 2 dB Dämpfung für die Messeingänge des APx555 Audio-Analyzer gemessen (rosa/blau)

Hier ist zu erkennen, dass die schlechteren THD+N-Werte über +22 dBu vom Analyzer stammen. Der SIA-5.V3 hat bis über den Bereich +24 dBu hinaus THD+N-Werte typ. -122 dB (0,00008 %) bei 1 kHz !



ZUR PREISLISTE

  SIA-5.V3+


NEU

2-Kanal-Desymmetrier-Verstärker
in Ultralineartechnik

Miniatur-Differenzverstärker höchster Qualität mit extrem rauscharmen Instrumenten-Eingängen für
Line-Signale mit sehr hohem Pegel bis +25,6 dBu !

Besonderheit :
für bis zu +/-22 Volt Versorgung zugelassen !

Das SIA-5.V3+ eignet sich optimal zum Symmetrieren analoger unsymmetrischer Audio-Eingänge bei wenig Platz und höchsten Qualitätsansprüchen im Gerät.

Optimal für die Ergänzung der LPA-2S+ Module

Verstärkungseinstellung -6./.0./.+6 dB

Sämtliche Ein- und Ausgänge sowie Stromversorgung über 12-pol. Steckleiste

max. Eingangsspannung  +25,6 dBu
max. Ausgangsspannung +25,6 dBu
Dynamik : 137 dB !! (Bw 20 Hz..22 kHz unbewertet)

Stromversorgung :  ±12...±22 V
Stromaufnahme :    ±12,5 mA Leerlauf

Abmessungen: 35 x 39 x 4,5 mm












SIA-5.V3+ Manual 340kb



SIA-5.V3 THD+N bei Frequenz 1 kHz
von 0 dBu...+26 dBu (Bw 22kHz)



ZUR PREISLISTE



 <
zur Startseite

  FUNK TONSTUDIOTECHNIK · GERMANY · 10318 BERLIN ·Blockdammweg 39-59  Tor 2

  Tel. 0049 (0) 30 6115123    Fax  0049 (0) 30 6123449

  E-Mail Verkauf / Kundendienst: Funk@Funk-Tonstudiotechnik.de
