Hochwertige Werkzeuge für die Arbeit mit digitalen und analogen  Tonquellen für Rundfunk/Fernsehanstalten, Tonstudios und anspruchsvolle Anwender.





Auf dieser Seite finden Sie analoge Audio-Symmetrier- und Differenz-Verstärker die höchsten Anforderungen genügen,  sowie  Kopfhörerverstärker

< ZUR STARTSEITE           >  zu  "Archiv"



INFO



Die nachfolgenden Geräte sind den üblichen integrierten Symmetrier- und Desymmetrier-ICs für Audioanwendung sowie den meisten Fertiggeräten technisch weit überlegen. Dies betrifft in der Regel die THD-Verzerrungen, Grundrauschen, Gesamtdynamik, die Eingangsimpedanz, die stufenlos einstellbare Verstärkung sowie die Symmetrie, vor allem bei hohen Frequenzen.

Ebenfalls eine Besonderheit ist die Fähigkeit an den symmetrischen Ausgängen auch asymmetrische Empfänger anschließen zu können ohne zusätzlich Verzerrungen oder Pegeleinbrüche zu riskieren.




  SAM-1Bs





Symmetrier - De-Symmetrier-
Verstärkersystem

Beseitigt "Ground Loops"


Der SAM-1Bs löst den Vorgänger SAM-1B ab und ermöglicht durch seine neue Low-Noise-Schaltnetzteil-Technologie den weltweiten Einsatz. Das Preis-Leistungs-Verhältnis ist in seiner Klasse bis heute unübertroffen..

Universeller, professioneller 2..4-Kanal-Anpassungs- und Symmetrier/Differenz/Verteil- undUniverseller, professioneller 2..4-Kanal-Anpassungs- und Symmetrier/Differenz/Verteil- und Summierverstärker in Modulbauweise mit weitgehend gleichen Eigenschaften wie beim Vorgänger-Gerät SAM-1B.

Die Verstärkerschaltungen in Ultra- Lineartechnik gehören zu den rauschärmsten ihrer Art. Einzigartig  in seiner Klasse ist die hohe Störunterdrückung.

Die symmetrischen Eingänge sind in Instrumenten-Verstärkertechnik ausgeführt, die symmetrischen Ausgänge mit kreuzsymmetrischen Verstärkerstufen (servosymmetriert) !

Folgende Funktionen ermöglicht das Gerät:

* ein hochohmiges Signal wird niederohmig (Impedanzwandlung)
* ein Eingangssignal kann verstärkt/gedämpft werden
* ein symmetrisches Signal wird asymmetrisch
* ein asymmetrisches Signal wird symmetrisch
* "Brummschleifen" bzw. "ground loops" zwischen
    asymmetrischen Geräten können  beseitigt werden
* Verteilverstärkerfunktion (Konfigurationen als
   Symmetrier- und Verteilverstärker möglich)
*
Summierfunktion für symmetrische Eingänge (stereo > mono)
* Vermeidung bzw. Beseitigung von Ein- und Ausschalt-
   geräuschen in Tonanlagen


Das Gerät ist mit  beliebiger Kombination von Stereo- Symmetrier- oder Differenzverstärkern (Asymmetrierverstärkern) bestückt lieferbar. Siehe auch PDF-Datei
"Ausführungsvarianten" mit genauen Bestellangaben.


Die symmetrischen Ausgänge sind servosymmetriert und verändern auch bei asymmetrischer Beschaltung nicht den Ausgangspegel oder den "Headroom"! Um Brummschleifen zu vermeiden sind im SAM-1Bs Schutzerde und Betriebserde von einander getrennt.



Abweichend vom Vorgänger SAM-1B sind :

das Gerät ist mit einem Präzisions-Schaltnetzteil für Netzspannungen von 80..260V und Frequenzen zwischen 45..440 Hz ausgerüstet. Dadurch ist eine Versorgung an allen Stromnetzen weltweit möglich. Zusätzlich wurde das 50-Hz-Streufeld gegenüber normalen Ringkerntransformatoren um ca. 90% reduziert.


Eine Soft-Start-Funktion verhindert Störungen auf der Netzleitung beim Ein- oder Ausschalten des Gerätes. Die Leistungsaufnahme konnte gegenüber dem Vorgängermodell SAM-1B um 20% gesenkt werden.


Der SAM-1Bs ist mit abnehmbarem Netzkabel mit üblicher Kaltgeräte-Netzbuchse ausgerüstet.

Besonderheiten :

exzellente Dynamik :         über 132 dB! bei Verstärkung 1
geringste Verzerrungen :       < 0,0001% bei +6 dBu 1kHz
Frequenzgang  10 Hz..20 kHz  :                   < +/- 0,01dB
Gleichtaktunterdrückung sym. Eingänge      >110 dB 1kHz
Symmetrie sym. Ausgänge :                                >75 dB

Stromversorgung :                80..265 V / 50..400 Hz / 3W

Abmessungen  Gehäuse  : 169 x169 x42 mm
Gehäuseausführung  : lichtgrau RAL7035
, optional auch schwarz



Der SAM-1Bs wird, neben Privatkunden, von vielen Studio-Ausrüstern sowie Rundfunk- und Fernsehanstalten als Standardgerät  eingesetzt.





Beispiele  Ausführungsvarianten

zum Vergrößern Bild anklicken

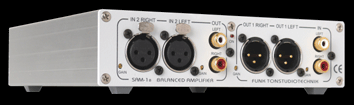

SAM-1Bs/2-2

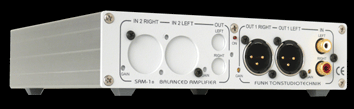

SAM-1Bs/2-0

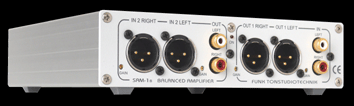

SAM-1Bs/4-0

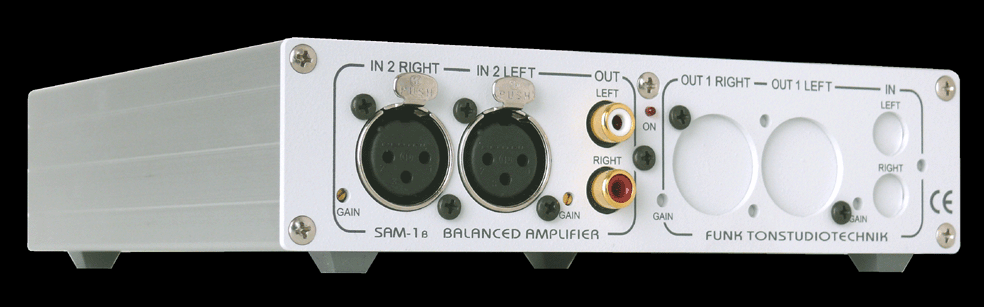

SAM-1Bs/0-2

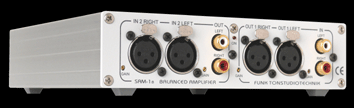

SAM-1Bs/0-4

optional auch in schwarzer Ausführung lieferbar



SAM-1Bs RÜCKSEITE


SAM-1Bs INFO 79kB

SAM-1Bs MANUAL  330 kb

AUSFÜHRUNGS-VARIANTEN  210 kb

TECHNISCHE DATEN  310 kB



ANWENDERBERICHT  600 kB



ZUR PREISLISTE




  SAM-1C


Symmetrier - De-Symmetrier-
Verstärkersystem höchster Qualität

Beseitigt "Ground Loops"

Universeller, professioneller 2..4-Kanal-Anpassungs- und Symmetrier/Differenz/Verteil- und Summierverstärker in Modulbauweise mit weiter optimierten Eigenschaften gegenüber  SAM-1Bs-Serie. Die SAM-1C-Serie gehört nicht nur wegen ihrer aussergewöhnlichen Dynamik zu den audiotechnisch besten Geräten ihrer Klasse.

Die Parallel-Modelle zur SAM-1Bs-Serie sind in den gleichen Konfigurationen wie SAM-1Bs-Serie lieferbar, aber mit folgenden Änderungen:

1. noch niedrigeres Grundrauschen, unter -111 dBu eff
2. noch höhere Signalsymmetrie bzw. Gleichtaktunterdrückung
3. noch geringere Verzerrungen bei hohen Pegeln
4. zusätzlicher Schutz vor Phantompower

Die Verstärkerschaltungen in Ultra- Lineartechnik gehören zu den rauschärmsten ihrer Art. Einzigartig  in seiner Klasse ist die hohe Störunterdrückung.

Die symmetrischen Eingänge sind in Instrumenten-Verstärkertechnik ausgeführt ! Die symmetrischen Ausgänge arbeiten mit kreuzsymmetrischen Verstärkerstufen und arbeiten auch bei asymmetrischer Last einwandfrei !

Besonderheiten :

exzellente Dynamik :           über 136 dB! bei Verstärkung 1
geringste Verzerrungen THD (+6 dBu 1kHz)   < 0,00005 %
THD+N  1 kHz +6 dBu  Bw 22 kHz :                  < -116 dB
Frequenzgang  10 Hz..20 kHz  :                    < +/- 0,01dB
Gleichtaktunterdrückung sym. Eingänge       >115 dB 1kHz
Symmetrie sym. Ausgänge :                                > 80 dB

Stromversorgung :                 80..265 V / 50..400 Hz / 5W

Abmessungen  Gehäuse  : 169 x169 x42 mm
Gehäuseausführung  : lichtgrau RAL7035
, optional auch schwarz

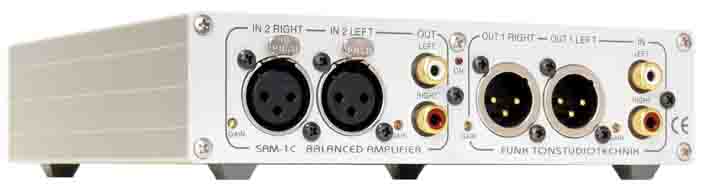

SAM-1C/2-2

optional auch in schwarzer Ausführung lieferbar

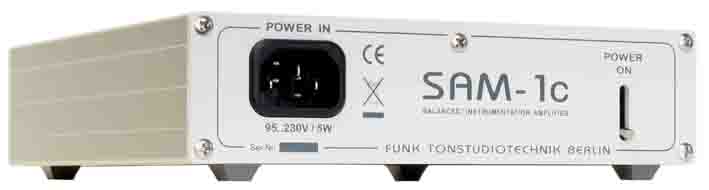

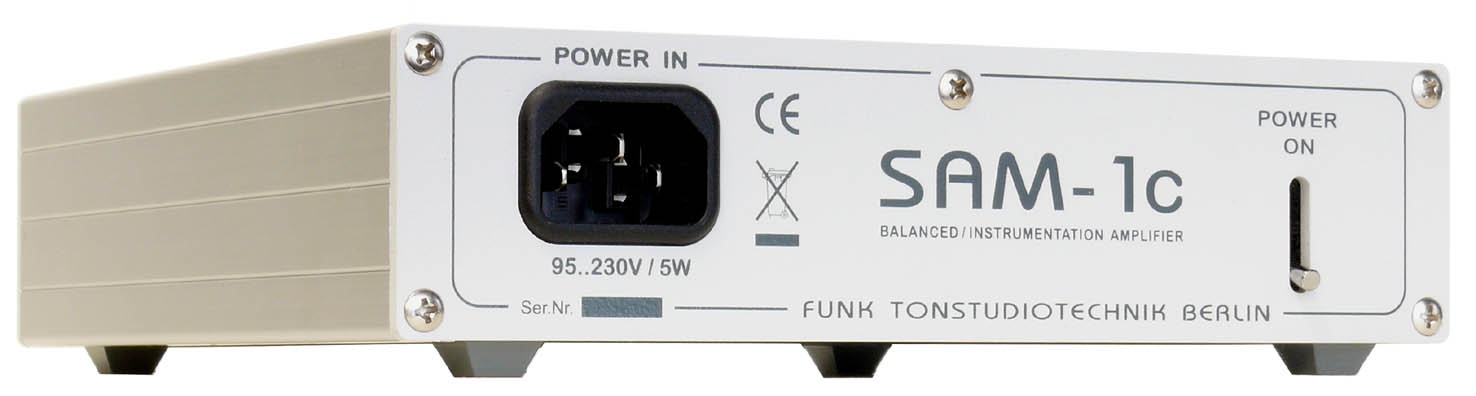

SAM-1C RÜCKSEITE



SAM-1C INFO  145 kb

    SAM-1C INFO englisch  207 kb

SAM-1C MANUAL  1250 kb

  SAM-1C MANUAL englisch  2100 kb

SAM-1C KONFIGURATIONEN  280 kb

SAM-1C TECHNISCHE DATEN  360 kB

ANWENDERBERICHT SAM-1c  600 kB



Ausgangsrauschspektrum sym. out SAM-1C




FFT-Spektrum Differenzverstärker SAM-1C
Die stärkste Harmonische (k2) liegt noch unter -140 dB !



ZUR PREISLISTE



  SAM-2B.V2



Symmetrier/Differenz/Verteilverstärker-System

Universelles, professionelles 4..10-Kanal-Anpassungs- und Symmetrier/Differenz/Verteil- und Summierverstärker-System in Modulbauweise. Die neuen Verstärkerschaltungen in Ultra- Lineartechnik gehören zu den rauschärmsten ihrer Art. Einzigartig  in seiner Klasse ist die hohe Störunterdrückung.

Der SAM-2B.V2 ist der Nachfolger des SAM-2B aber mit dem  leistungsstärkeren Schaltnetzteil SMPS-24T ausgerüstet und dadurch mit der zusätzlichen Möglichkeit auch Verstärkermodule der C-Serie zu integrieren. Die Audio-Signalqualität, wie z.B. die Gleichtaktunterdrückung (Unsymmetriedämpfung), THD-Verzerrungen, Eingangsimpedanz, Aussteuerungsreserve und Gesamtdynamik ist zum Vorgänger SAM-2B identisch.

Diese Geräteserie arbeitet mit einem Präzisionsschaltnetzteil, welches weltweiten Einsatz bei Versorgungsspannungen von
90..255 V ohne Umschaltung gewährleistet. Gleichzeitig konnte durch den Einsatz der SMPS-Technik die Leistungsaufnahme und dadurch auch die Erwärmung weiter verringert werden. Magnetische Störfelder, hervorgerufen durch die Stromversorgung, wurden gegenüber herkömmlicher Schaltungstechnik drastisch reduziert. Durch "Soft-Start-Technik" erzeugen die Geräte keinerlei Einschalt-Stromspitzen!


Brummschleifen, hervorgerufen durch verschiedene Massepotentiale zweier Geräte untereinander, können mit dem SAM-2B.V2 eliminiert werden.

Die symmetrischen Eingänge sind in Instrumenten-Verstärkertechnik ausgeführt, die symmetrischen Ausgänge mit kreuzsymmetrischen Verstärkerstufen !

Versionen mit 4..10 Verstärkerkanälen lieferbar. Verstärkung/Dämpfung für jeden Kanal mit Spindeltrimmer von außen einstellbar.  Ein- und Ausgänge über vergoldete XLR/Cinch-Steckverbinder.

Das Gerät ist mit  beliebiger Kombination von Stereo- Symmetrier- oder Differenzverstärkern (Asymmetrierverstärkern) bestückt lieferbar. Auch als vollsymmetrischer Verteilverstärker, mehrkanaliger Summierverstärker oder symmetrischer 2- oder 4-kanaliger Pegelanpasser erhältlich. Siehe auch PDF-Datei
"Ausführungsvarianten" mit genauem Bestellschlüssel. Umrüstungen oder Erweiterungen schnell und ohne Lötarbeiten durchführbar.

Wegen ihrer exzellenten techn. Daten und der hohen Zuverlässigkeit werden diese Geräte auch als "Postübergabeverstärker" eingesetzt.

Verstärkung symmetrische Ausgänge: 0..+24 dB
Verstärkung Differenzeingänge: -20...0 (+6) dB

Besonderheiten :
exzellente Dynamik :            über 132 dB! bei Verstärkung 1
geringste Verzerrungen :          < 0,0001% bei +6 dBu 1kHz
Frequenzgang  10 Hz..20 kHz  :                      < +/- 0,01dB
Gleichtaktunterdrückung sym. Eingänge :       >110 dB 1kHz
Symmetrie sym. Ausgänge :                                   >75 dB

Stromversorgung :            90..265 V / 50..400 Hz / 8...16W

Alle Verstärkerausgänge sind mit "Power-Down- Mute"-Relais ausgerüstet um knackfreies Ein- und Ausschalten zu gewährleisten, bzw. Ein- und Ausschaltgeräusche einer Tonanlage zu beseitigen.

Optional auch mit schwarzer Front lieferbar!

Der SAM-2B.V2 wird von vielen Studio-Ausrüstern sowie Rundfunk- und Fernsehanstalten als Standardgerät  eingesetzt.




FRONT SAM-2B.V2

optional auch mit schwarzer Front lieferbar



RÜCKSEITE SAM-2B.V2





SAM-2B.V2 INFO  378 kB

SAM-2B.V2 Manual  1350 kb

SAM-2B.V2 Konfigurationen  520 kb

Mess-Schriebe  440 kb

Technische Daten  72 kb



Bestellbezeichnungen 60kB















ZUR PREISLISTE





  SAM-2C



Symmetrier/Differenz/Verteilverstärker-System höchster Qualität

Universelles, professionelles 4..10-Kanal-Anpassungs- und Symmetrier/Differenz/Verteil- und Summierverstärker-System in Modulbauweise mit weiter optimierten Audio-Eigenschaften gegenüber  SAM-2B-Serie.

Parallel-Modell zur SAM-2B-Serie und in den gleichen Konfigurationen lieferbar aber mit folgenden Änderungen:

1. noch niedrigeres Grundrauschen, typ. -112 dBu eff
2. noch höhere Signalsymmetrie bzw. Gleichtaktunterdrückung
3. noch geringere Verzerrungen bei hohen Pegeln
4. Schutz vor Phantompower auf der Signalleitung

Die neuen Verstärkerschaltungen in Ultra- Lineartechnik gehören zu den rauschärmsten ihrer Art. Einzigartig  in seiner Klasse ist die hohe Störunterdrückung und eine Gesamtdynamik von 136 dB !

Die symmetrischen Eingänge sind in Instrumenten-Verstärkertechnik ausgeführt, die symmetrischen Ausgänge mit kreuzgekoppelten (servosymmetrischen) Verstärkerstufen.

Diese Geräteserie arbeitet mit einem Präzisionsschaltnetzteil, welches weltweiten Einsatz bei Versorgungsspannungen von
90..265 V ohne Umschaltung gewährleistet.

Brummschleifen, hervorgerufen durch verschiedene Massepotentiale zweier Geräte untereinander, können mit dem SAM-2C eliminiert werden.

Versionen mit 4..10 Verstärkerkanälen lieferbar. Verstärkung/Dämpfung für jeden Kanal mit Spindeltrimmer von außen einstellbar.  Ein- und Ausgänge über vergoldete XLR/Cinch-Steckverbinder.

Der modulare Aufbau ermöglicht  beliebige Kombination von Stereo- Symmetrier- oder Differenzverstärkern (Asymmetrierverstärkern). Auch als vollsymmetrischer Verteilverstärker, mehrkanaliger Summierverstärker oder symmetrischer 2- oder 4-kanaliger Pegelanpasser erhältlich. Siehe auch PDF-Datei
"Ausführungsvarianten" mit genauem Bestellschlüssel. Umrüstungen oder Erweiterungen schnell und ohne Lötarbeiten durchführbar.

Die eingesetzten Verstärkermodule entsprechen denen der
SAM-1C-Serie.

Verstärkung symmetrische Ausgänge: 0..+24 dB
Verstärkung Differenzeingänge: -20...0 (+6) dB

Besonderheiten :

exzellente Dynamik :             über 136 dB! bei Verstärkung 1
geringste Verzerrungen :        < 0,00005% bei +6 dBu 1kHz
THD+N  1 kHz +6 dBu  Bw 22 kHz :                    < -116 dB
Frequenzgang  10 Hz..20 kHz  :                      < +/- 0,01dB
Gleichtaktunterdrückung sym. Eingänge :       >115 dB 1kHz
Symmetrie sym. Ausgänge :                                  > 80 dB

Stromversorgung :                90..265 V / 50..400 Hz / 12 W


Alle Verstärkerausgänge sind mit "Power-Down- Mute"-Relais ausgerüstet um knackfreies Ein- und Ausschalten zu gewährleisten, bzw. Ein- und Ausschaltgeräusche einer Tonanlage zu beseitigen.
























FRONT SAM-2C

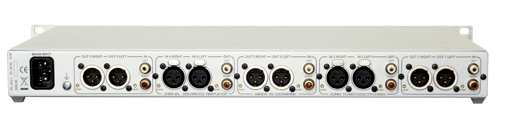

RÜCKSEITE SAM-2C

wird ab sofort mit schwarzem Gehäuse geliefert



Ausgangsrauschspektrum unbewertet sym. out SAM-2C



SAM-2C INFO  420 kb

SAM-2C Versionen  950 kb

SAM-2C techn. Daten + Messschriebe 380 kB

SAM-2C Manual gesamt 1,85 MB

Bestellbezeichnungen 21kB

FFT-Spektrum SAM-2C Differenzverst. +6 dBu 1 kHz



FFT-Spektrum SAM-2C Symmetrierverst. +6 dBu 1 kHz



  ZUR PREISLISTE





  SAM-3B.V2





Aktualisierte 8- und 16-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker


Universeller, professioneller 8/16-Kanal-Anpassungs- und Symmetrier/Differenz/Verteilverstärker in Modulbauweise. Das Gerät eignet sich auch zur Symmetrierung und Pegelaufholung für viele Synthesizer im Studio.

Der aktuelle SAM-3B.V2 besitzt seit 1.05.2016 unsere überarbeiteten V3-Platinen mit weiter optimierter Verstärkertechnik.

Vielfältige Konfigurationen lieferbar. Auch als vollsymmetrischer Verteilverstärker lieferbar.

Ein- und Ausgänge über 37-pol. Sub-D-Steckverbinder. Adapter von 37-pol-Sub-D <> 25-pol Sub-D sind lieferbar. Versionen mit 4..16 Verstärkerkanälen lieferbar. Verstärkung/Dämpfung für jeden Kanal mit Spindeltrimmer von außen einstellbar.
Wie SAM-2B.V2 mit Weitbereichs-Low-Noise-Schaltnetzteil für weltweiten Einsatz ausgerüstet.

Verstärkung symmetrische Ausgänge:                0..+24 dB
Verstärkung Differenzeingänge:             -20...0 dB (+6 dB)
geringste Verzerrungen bei +6 dBu :             < 0,00015 %

Besonderheiten : exzellente Dynamik von über 132 dB! bei Differenzverstärkern und 136 dB bei Symmetrierverstärkern,

Stromversorgung:  80..265 V / 45..400 Hz für weltweiten Einsatz



NEU

Als SAM-3B.V2-EX ist das Gerät auch mit verlängerten Verstärkerkarten lieferbar, deren Pegeltrimmer durch die Rückwand durchreichen. Daher lassen sich diese Versionen
in der Verstärkung auch bei geschlossenem Gehäuse und ungünstigem Zugang leichter abgleichen.



Adapter von den üblichen Sub-D 25-pol-Steckern auf Sub-D-37-polig für den SAM-3B sind optional lieferbar und als kurze Steckeradapter ausgeführt. Sowohl mit 25-pol. male-Stecker als auch mit 25-pol. female-Stecker lieferbar.

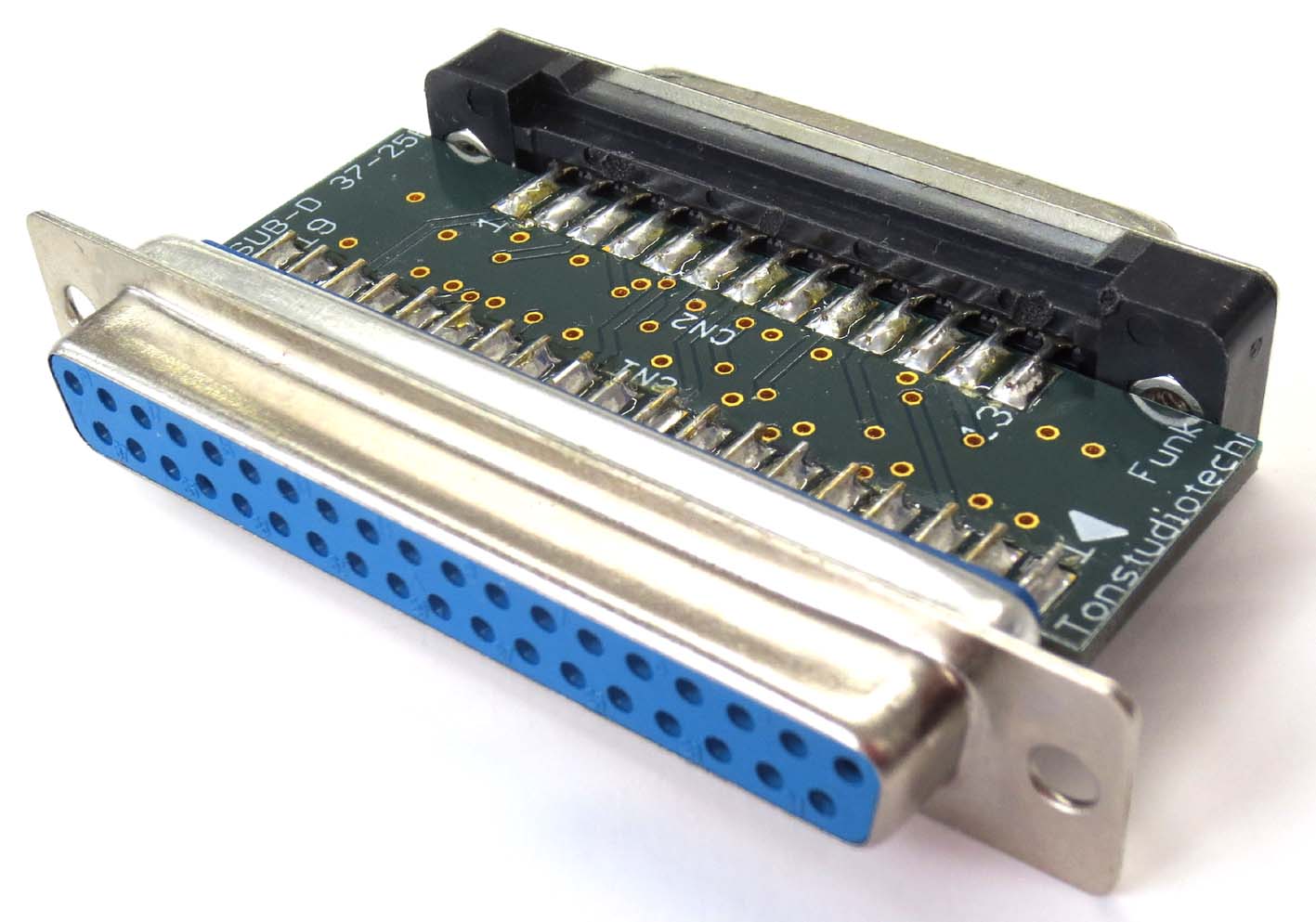

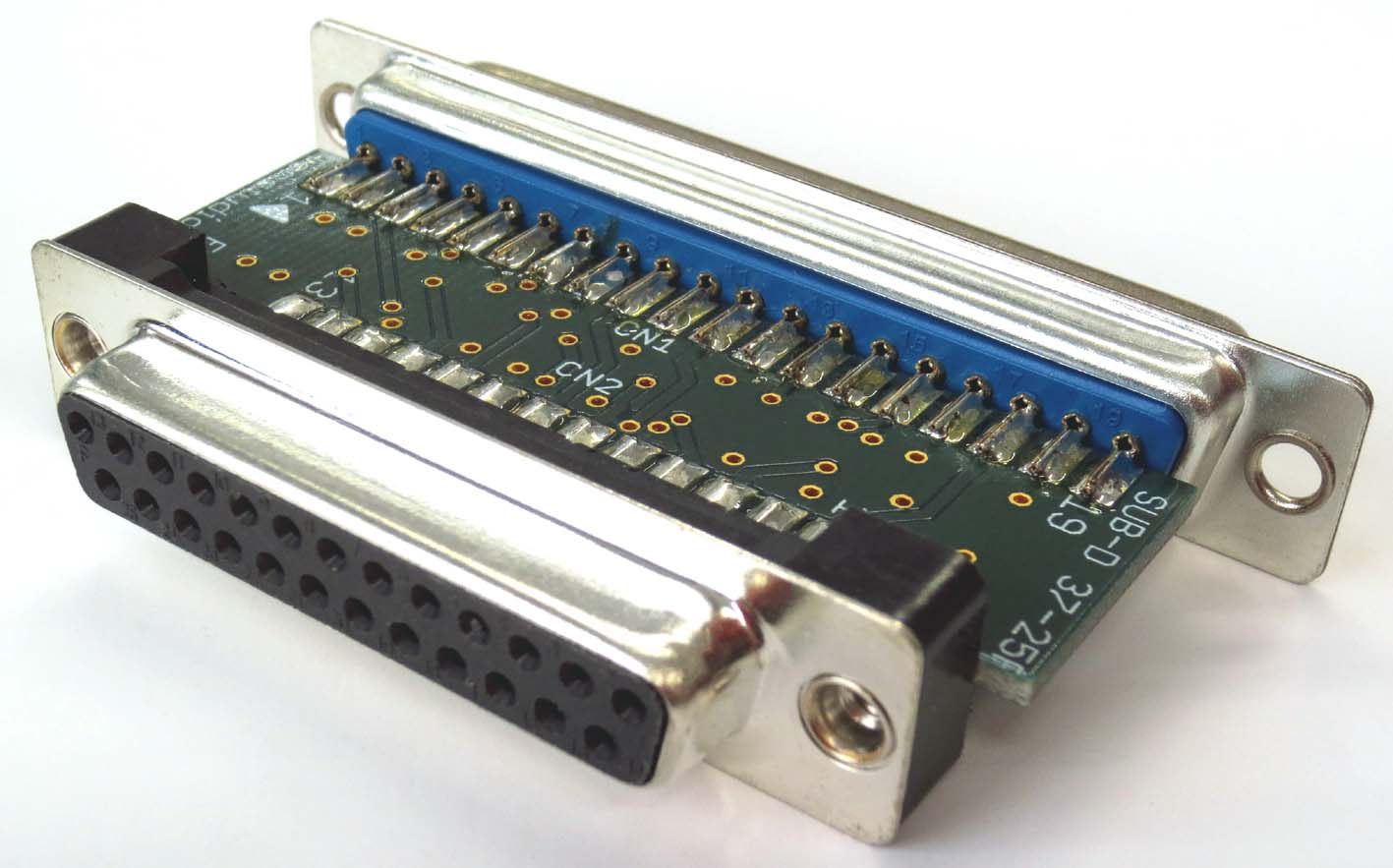

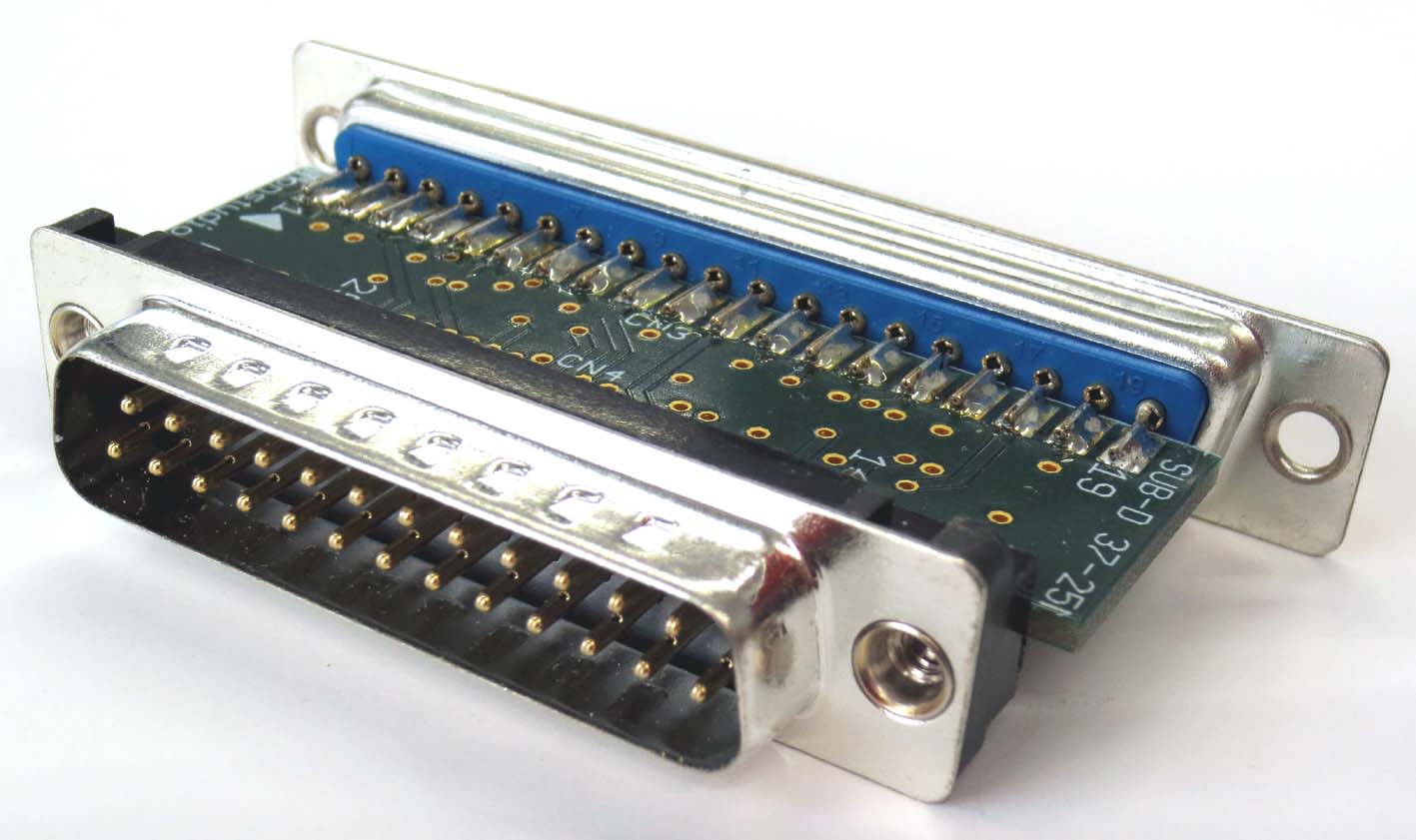

SUB-D-25/37 female    SUB-D-37/25 male          Rückseite
       für Eingänge               für Ausgänge          für Ausgänge










SAM-3B.V2 Front



SAM-3B.V2 Anschlussseite



SAM-3B.V2 Info  535 kB

SAM-3B.V2 Manual  2,6 Mb

Konfigurationsbeispiele  430 kB

SAM-3B.V2  technische Daten  46 kB



   SAM-3B.V2 EX  Manual   2,6 Mb

    SAM-3B.V2 EX  Manual engl  2,3 Mb













Info Sub-D-25-auf-37-Pol-Adapter 46kB



ZUR PREISLISTE

  HEADMASTER



z.Zt. nicht lieferbar !


Professioneller Kopfhörerverstärker

Der Headmaster ist ein professioneller Kopfhörerverstärker für die Versorgung des gesamten Studios. Er besitzt drei Stereo- Verstärker in "High-Power-Technik" die jeweils mit ±40 V Versorgungsspannung arbeiten. Voneinander völlig unabhängige Signalwege (auf Rückseite 3 getrennte symmetrische Stereo-Eingänge auf XLR-Buchse).

Die max. unverzerrte Ausgangsspannung beträgt 25 Volt
eff. (entspricht der Ausgangsspannung eines 150 Watt-Verstärkers an 4 Ω) und verringert sich auch bei Parallelschaltung vieler Kopfhörer nur minimal. Durch mehrere Schutzschaltungen in den Endstufen und im Netzteil ist der Headmaster sehr betriebssicher. Durch Kurzschlüsse der Ausgänge untereinander oder nach Masse wird das Gerät nicht beschädigt. Wird eine Schutzschaltung durch Überlastung aktiv, so leuchten die zu diesem Verstärker zugehörigen Clip-LEDs. Der Headmaster ist für den Betrieb von Kopfhörern mit Impedanzen
von 8
Ω bis 4 kΩ ausgelegt.

* extrem hohe Ausgangsleistung (bis zu 2x 6 W je Ausgang)
* kurzschlussfest
* 3 voneinander unabhängige Stereoverstärkerkanäle
* Pegel- und Klangregelnetzwerk je Eingang
* Sehr geringe Verzerrungen (unter 0.005% bei
   voller Leistung, typ. < 0,001% 1 kHz), siehe Diagramm
* Stereo-Aussteuerungsanzeigen je Ausgang
* Kopfhörerausgänge auf Front und Rückwand
* symmetrische Eingänge (XLR)
* Bis zu 20 Kopfhörer a 600
Ω je Signalweg
   anschließbar
* Overload/Clip-Indikatoren überwachen alle
   Verstärkerzüge
* Mono-Schalter in jedem Eingang
* volle Leistung auch bei niederohmigen Kopfhörern
* hochwertige, sehr zuverlässige Rastpotis
* Schaltungsnull und Masse auftrennbar
* 85W-Ringkerntrafo

   Max Ausgangsleistung je Stereoausgang,
  abhängig von Kopfhörerimpedanz :

  2x 600 Ω     2x     900 mW
  2x 300 Ω     2x   1750 mW
  2x 150 Ω     2x   3000 mW
  2x 100 Ω     2x   4000 mW
  2x  70 Ω      2x   5000 mW
  2x  47 Ω      2x   5800 mW
  2x  32 Ω      2x   6100 mW
  2x  22 Ω      2x   6000 mW
  2x  16 Ω      2x   5500 mW







Front HEADMASTER

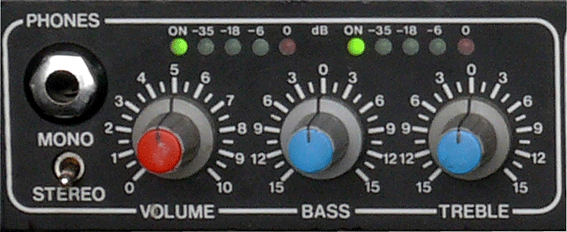

Bedienung über Rastpotis für Volumen/Bass/Höhen

Headmaster Info 635kB

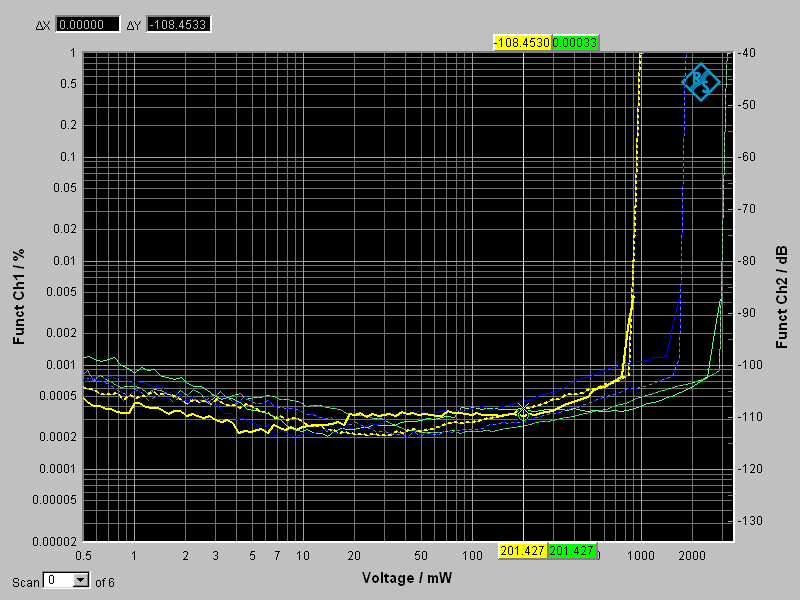

 typ. THD-Verzerrungen 1 kHz bei verschiedenen Leistungen







LPA-2S



Hochleistungs-PHONEAMP-Modul

"High-End"- Kopfhörerverstärker-Modul
und Linesignal-Verstärker /  Leitungstreiber



Miniatur-Hochleistungs-Kopfhörerverstärker in höchster Qualität zum Nachrüsten in High-End- und professionellen Audiogeräten oder zum Aufbau neuer Kopfhörerverstärker der Referenzklasse. Nachfolger des LPA-2-Moduls.

Änderungen gegenüber LPA-2:

1. größere Pufferkondensatoren für Versorgungsspannungen
2. Steckverbinder von Pfosten- auf MicroMatch geändert
3. mit Alps RK27 und Song-Poti (gedehnte Skala) lieferbar

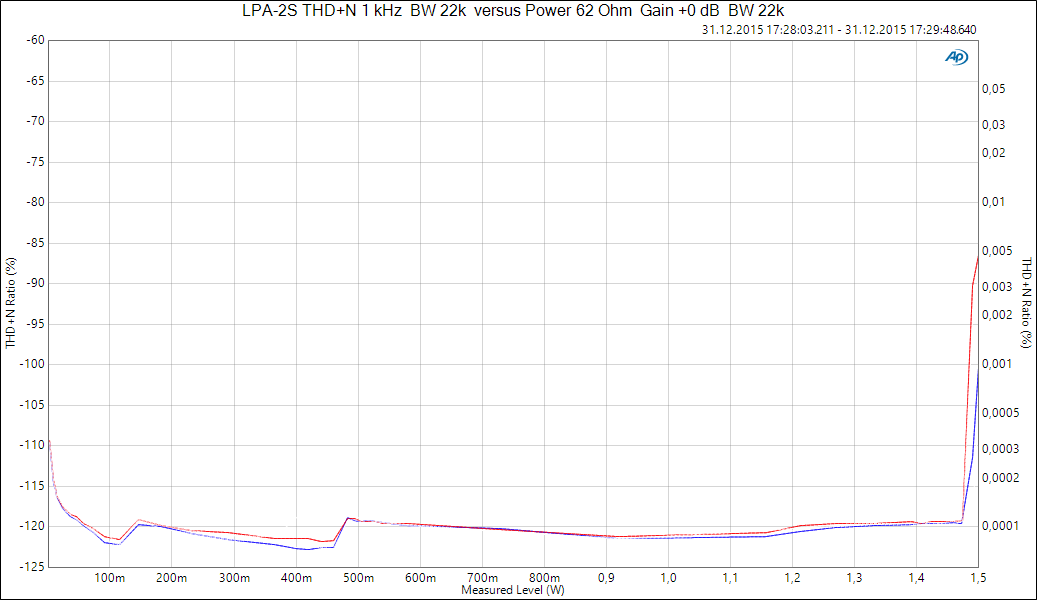

4. bei hohen Frequenzen u. hohen Pegeln 20% weniger THD
5. Abmessungen: etwas höher und breiter als LPA-2
6. Volumenregelbereich von 60 dB auf 70 dB vergrößert
7. verbesserter Gleichlauf L<>R typ. < ±0,5 dB von -45..0 dB
8. Poti-Sonderversionen optional mit noch besserem Gleichlauf
    von -60..0 dB bzw. -70..0 dB u. Gleichlauf < 0,5 dB lieferbar

Besonderheiten: extrem rauscharm, exzellente Dynamik, extrem geringe Verzerrungen auch bei hoher Leistungsabgabe, weiter Frequenzbereich, niedrigster Rauschpegel aller auf dem Markt erhältlichen Kopfhörerverstärker! Selbst bei empfindlichsten "In-EARS" ist kein durch den LPA-2S verursachtes Rauschen zu hören.

Auch als hochwertiger, besonders rauscharmer Stereo-Lautstärkesteller mit aktiver Impedanzwandlung für High-End-Anlagen optimal einsetzbar.

Der LPA-2S eignet sich auch hervorragend zum Treiben von alten "Vintage"-Geräten mit niedrigem Eingangswiderstand und Eingangstrafo in 600 Ω Technik.

Der gesamte Verstärkerzug ist DC-gekoppelt.

Für Studioanwendung wurde ein Steckplatz zur optionalen Symmetrierung der Eingänge vorgesehen (mit SIA-5/SIA-5.V2). Gleichzeitig wird die DC-Koppelung dann durch eine AC-Koppelung durch die SIA-5-Eingangsstufen ersetzt.

2 Poti-Versionen: stufenlos (LPA-2S-SL) oder optional Stereo-Rastpoti (LPA-2S-R) zur Lautstärkeeinstellung. Verschiedene Poti-Charakteristiken lieferbar: logarithmisch oder mit zusätzlich gedehntem Anfangsbereich (unter - 30 dB). Verschiedene Verstärkungsstufen einstellbar

Grundverstärkung :                 0.. +12 dB (-6...+18 mit SIA-5)
Achsdurchmesser :                       6 mm (beide Potiversionen)
Volumenregelung :                                                -70...0 dB
für Kopfhörerimpedanzen:                 zwischen 16 Ω und 2 kΩ
Ausgangsleistung max.:             1650 mW, impedanzabhängig
Ausgangsspannung :                                 +23 dBu an 150 Ω
Frequenzgang :                             < ± 0,01 dB 0 Hz...22 kHz
Innenwiderstand Ausg.:                                               1,8 Ω
Dynamik
(BW 20Hz..20 kHz):                             139 dB ! an 300 Ω
THD-Nichtlinearitäten:                typ. < -110 dB (< 0,0003 %)
THD+N 1 kHz 62 Ω Last:   typ. < -120 dB 2x 1000 mW (Bw 22 kHz)

Abmessungen : 67 x 47 x 28 mm (25,5 mm mit "Song"-Poti)



Mit SIA-5/SIA-5.V2/SIA-5V3 auf symmetrische Eingänge aufrüstbar (steckbar) siehe "Symmetrierverstärker-Module"-Seite


Lieferumfang LPA-2S:

LPA-2S-Platine fertig bestückt und getestet,
Flachbandkabel 30 cm lang mit angeschlossenem 14-pol.-MicroMatch-Steckverbinder, LPA-2S-Info



Ein- und Ausgänge sowie Stromversorgung ±15...±19 V über
14-pol. Micro-Match-Stecker. Das Modul arbeitet auch mit Versorgungsspannungen zwischen ±9...±14,5 V, dann aber mit eingeschränkten techn. Daten. Optimale Stromversorgung siehe unter
"Stromversorgungen"



Wir empfehlen das Netzteil PWS-04B-T  +/- 19V, bzw. das stärkere neue PWS-05B-T. Diese sind optimal für die Versorgung bei Kopfhörerimpedanzen von 16...600 . Bei Impedanzen unter 47 liegt die max. Ausgangsleistung des LPA-2S mit PWS-04B-T durch die interne Strombegrenzung des Netzteils etwas niedriger:

47 Ω   mit PWS-04B-T   max. 2x 1400 mW Ausgangsleistung
32 Ω   mit PWS-04B-T   max. 2x 1250 mW Ausgangsleistung
22 Ω   mit PWS-04B-T   max. 2x 1000 mW Ausgangsleistung

Das PWS-05B-T ist also nur in Fällen mit extrem niederohmigen Kopfhörern und sehr hoher Leistungsanforderung erforderlich.















NEU

Hochleistungs-PHONEAMP LPA-2S+

Miniatur-Hochleistungs-Kopfhörerverstärker wie oben. Jedoch ist die mögliche Leistungsabgabe bei höheren Kopfhörerimpedanzen zwischen 10...30 % höher, da dieses Modul eine max. Versorgungsspannung von ± 22 Volt zulässt. So sind max. bis zu 2x 2000 mW Ausgangsleistung möglich, je nach Impedanz. Alle sonstigen techn. Daten entsprechen denen der LPA-2S-Serie.





















          Version mit stufenlosem Volumen



            LPA-2S Info 650kB

          LPA-2S Information 640kB

            LPA-2 Informacja 208kB



            LPA-2a Hörbericht 1.08MB

         ein Hör- und Testbericht von Sven Bauer Juni 2013

            LPA-2a Tools4music 1.2MB

LPA-2S + SIA-5

mit Rastpoti für Volumen und optionalen symmetrischen Eingängen (SIA-5)

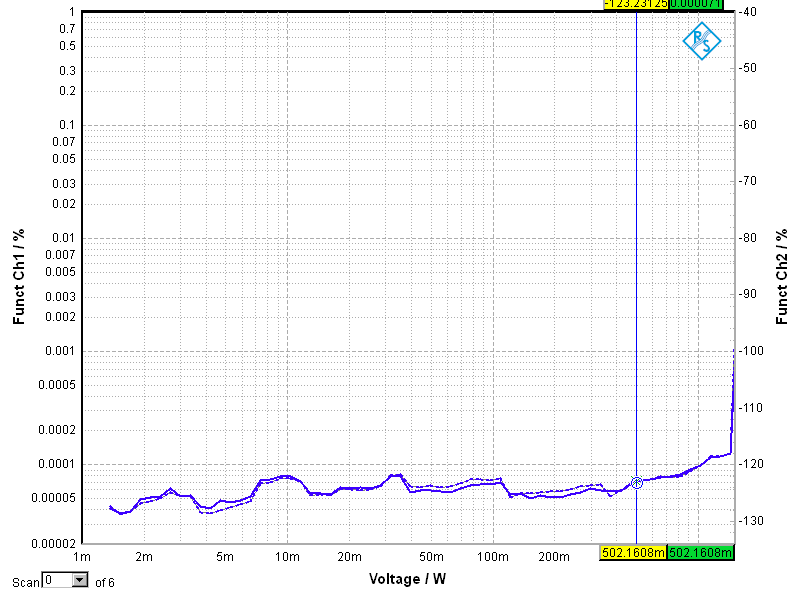

1 kHz-THD-Verzerrungen über Leistung an 62 Ω

Messschrieb zeigt die THD-Verzerrungen bei Leistungen
 von 2x  1,5 mW...1500 mW je Kanal mit Marker bei Ausgangsleistung von 2x 500 mW
. Linke Skala zeigt Verzerrungen in %, rechte Skala in dB und untere Skala zeigt die gemessene Ausgangsleistung pro Kanal
bei 1 kHz



LPA-2S: extrem niedrige THD+N Verzerrungen gemessen bei Leistungen von 2x 1,5 mW...1500 mW je Kanal an 2x 62 Ω. Die Stufen im Messschrieb stammen von der Umschaltung der Verstärkung des Audioanalyzers APx555



Eingangs-Symmetrierplatine SIA-5

Eingangs-Symmetrierplatine SIA-5.V2

Eingangs-Symmetrierplatine SIA-5.V3

Eingangs-Symmetrierplatine SIA-5.V3+

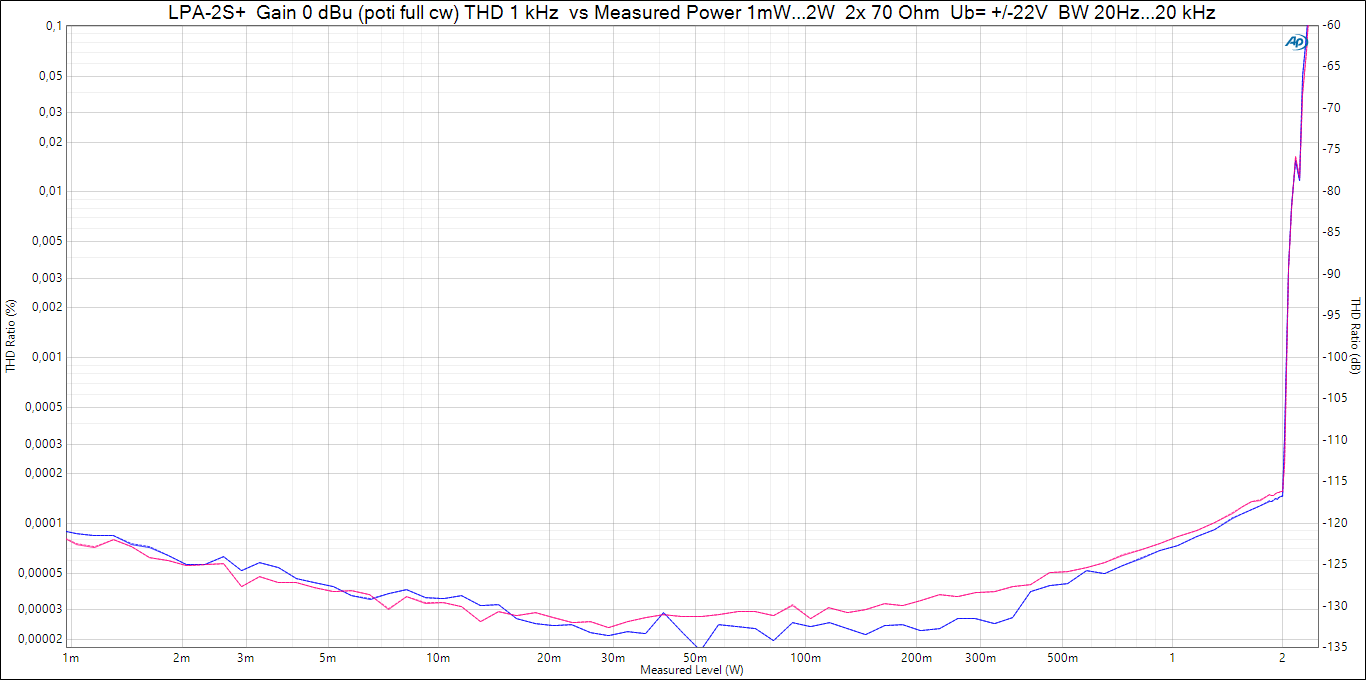

LPA-2S+ THD versus Power an 2x 70 Ω
von 1 mW...2000 mW



ZUR PREISLISTE





< ZUR STARTSEITE

  FUNK TONSTUDIOTECHNIK · GERMANY · 10318 BERLIN ·Blockdammweg 39-59  Tor 2

  Tel. 0049 (0) 30 6115123    Fax  0049 (0) 30 6123449

  E-Mail Verkauf / Kundendienst: Funk@Funk-Tonstudiotechnik.de
